■ピュアックス（ETFE+軟質PVC） 244
特徴：
●内面に特殊フッソ樹脂、外面に軟質樹脂を使用した2層の複合チューブです。
●各々のチューブは互いに接着しており、一体となっています。
●フッソ樹脂チューブに比べ、柔軟性に優れ、折れにくい。
●酸、アルカリ、溶剤などの耐化学薬品性に優れています。
●溶出物も極めて少なく、食品衛生法にも適合しています。
●中の流体を監視できます。

使用流体温度：0～70℃
推奨雰囲気温度：0～40℃

AR026
ピュアックス
コード 内径
(mm)		 外径
(mm)		 使用圧力
(Mpa)		 最小曲げ半径
(mm)		 長さ
(m)
244-1030-01 4.0 8.0 0.4 48 10
244-1030-02 6.0 10.0 0.4 72 10
244-1030-03 8.0 13.0 0.4 96 10
※取り消し線の製品は、現在生産中止品となっております。（2020年11月6日）
マルチウルトラチューブ（ETFE+軟質PVC) 106
特徴:
●内面は、フッ素樹脂製なので、耐薬品性、耐溶剤性は抜群。
●無抽出ホースなので、内面流体の変質や純度の変化がありません。 　
●非粘着性に優れ、高粘度の流体等を効率よく輸送できます。 　
●補強ホースですから、耐圧性に優れています。
用途：
●溶剤用ホース／純粋用ホース／食油、アルコール等食品用ホース 　
●色：内面／乳白色　外面：透明アルミ目
●補強糸：ポリエステル１Ｂ
切売可能
463
コード 内径 外径 　　最高使用圧力 1巻長さ
（mm） （mm） （Mpa） （kgf/c㎡） （m）
02-057 4×9 4 9 1.5 15 50
02-057-01 6 11 1.5 15 50
02-057-02 8 13.5 1.5 15 50
02-057-03 9 15 1.5 15 50
02-057-04 10 16 1.2 12 50
02-057-05 12 18 1.2 12 50
02-057-06 15 22 1.2 12 50
02-057-07 19 26 0.8 8 50
02-057-11-01 25 33 0.6 6 50
マルチウルトラチューブマークⅡ　（ETFE+軟質ＰＶＣ〈補強糸なし〉） 106
特徴:
●マルチウルトラチューブと同等の特徴を持ち、かつ補強糸のない分、柔軟性が
   あり作業操作が良好です。
切売可能
463
コード 内径 外径 　　　最高使用圧力 1巻長さ
（mm） （mm） （Mpa） （kgf/c㎡） （m）
02-059-01 6 11 0.6 6 50
02-059-02 8 13.5 0.6 6 50
02-059-03 9 15 0.6 6 50
02-059-04 10 16 0.6 6 50
02-059-05 12 18 0.5 5 50
02-059-06 15 22 0.5 5 30
02-059-07 19 26 0.4 4 20
SUPER柔軟フッ素ホース
 106
特徴:
●柔軟性/積層構造により、従来のフッ素単層ホースに比べ、柔軟性に優れ、
   作業性が向上します。
●耐薬品性/内装が4フッ化系フッ素樹脂(ETFE)のため優れた耐薬品性を有し、
   殆どの薬品に耐性があります。ケトン類などの溶剤にも耐性があります。
●非粘着性/内面は、フッ素樹脂特有の非粘着性を有します。
●食品衛生性/内層のフッ素樹脂は無毒であり、食品衛生法厚生省告示
   第20号に適合します。
●低コスト/積層構造のため、従来のフッ素チューブに比べて、低コストを実現
   しました。
●透明性/透明性抜群。ホースの中をクリアに確認できます。
●内・外層の接着性/内層フッ素樹脂と、外層のエラストマーが強固に接着して
   いるため、継手挿入時にフッ素層の剥がれがありません。
■用途
●薬品、食品、飲料、油、ガソリンなどの輸送用配管
466

 専用継手はこちら（SUS製）

●スーパー柔軟フッ素チューブ＆ホース類(全18種類)一覧表
こちらをクリック
定尺/20m
商品コード		 定尺/100m
商品コード
 型番 内径
(mm)		 外径
(mm)		 最高使用圧力
(20℃）（MPa)		 許容
曲げ半径
(mm)
02-293-01-01 02-293-02-01 E-SJ-2 2 4 0.6 12
02-293-01-02 02-293-02-02 E-SJ-3 3 5 0.6 18
02-293-01-03 02-293-02-03 E-SJ-4 4 6 0.6 24
02-293-01-04 02-293-02-04 E-SJ-6 6 9 0.6 36
E-SJ-8×10　20ｍ E-SJ-8×10　100ｍ E-SJ-8×10 8 10 0～0.4 90
02-293-01-05 02-293-02-05 E-SJ-8 8 12 0.6 48
 インチサイズ
型番 定尺
(m)		 内径×外径
(mm)		 使用圧力
at20℃
（MPa)		 許容曲げ半径
at20℃
(mm)
E-SJ-1/8×1/4 20 3.18×6.35 0～0.6 20
E-SJ-1/8×1/4 100 3.18×6.35 0～0.6 20
E-SJ-4.3×6.4 20 4.3×6.4 0～0.6 30
E-SJ-4.3×6.4 100 4.3×6.4 0～0.6 30
E-SJ-3/16×1/4 20 4.76×6.35 0～0.5 45
E-SJ-3/16×1/4 100 4.76×6.35 0～0.5 45
E-SJ-1/4×3/8 20 6.35×9.53 0～0.6 45
E-SJ-1/4×3/8 100 6.35×9.53 0～0.6 45
・使用温度範囲：-20～80℃
・色調：クリアー
耐薬品性データー
  1. この耐薬品性一覧表の判定基準は一定の条件下で作成しています。従って貴社の使用環境、使用条件、使用期間等では、判定基準が○であっても適さない場合があります。
  2. ご使用の際には必ず貴社にて実際の使用条件下でのご確認をお願いします。
  3. 一覧表の薬品は特に断りのない場合、水溶液濃度は飽和状態とします。
  4. フッ素樹脂欄の（）は、試験温度を示します。無記入の試験温度は、ホースの使用最高温度の８０℃です。（使用範囲温度－２０℃から＋８０℃）
  5. この一覧表は、材質の耐薬品性一覧表であり、薬品が気体である場合の透過率を表すものではありません。透過すると危険である薬品類（活性ガス等）は、使用しないで下さい。
分類 薬品名 耐薬品性 分類 薬品名 耐薬品性
フッ素樹脂 フッ素樹脂
無機酸 濃塩酸　　35％　　　　　　 ○ ケトン メチルエチルケトン ○
硫酸　　　78％　　　　　　　 ○ メチルイチブチルケトン ○（25）
硫酸　　　98％　　　　　　 ○ メチルイチブチルケトン ○
硝酸　　　25％　　　　　 ○ アセトフェノン ○
硝酸　　　50％　　　　　　　 ○ シクロヘキサノン ○
フッ素　　　　　　 ○（25） 有機酸 氷酢酸 ○（25）
リン酸　　30％　　　　　　　 ○ 氷酢酸 ○
リン酸　　85％　　　　　　　 ○ 修酸 ○
クロロ酸　50％　　　　　　　 ○ クエン酸 ○
アルカリ カセイソーダ　10％　　　　 ○ ステアリン酸 ○
カセイソーダ　60％　　　　 ○ ギ酸 ○
カセイカリ　20％　　　　　　 ○ グリコール酸 ○
水酸化アンモニウﾑ15％ ○（65） クロル酢酸 ○
その他
無機物		 塩素 ○ トリクロル酢酸 ○
臭素 ○（60） フタル酸 ○
過酸化水素 ○（25） エステル 酢酸エチル ○（25）
水 ○ 酢酸エチル ○（75）
３塩化リン ○（75） 酢酸エチル ○
オキシ塩化リン ○ ジメチルフタレート ○
４塩化リン ○（55） アルコール メタノール ○（65）
二硫化炭素 ○ エタノール ○（75）
塩化第二鉄　25％　　　　　 ○ シクロヘキサノール ○
ケトン アセトン ○（25） ベンジルアルコール ○
アセトン ○（55） プロピルアルコール ○
メチルエチルケトン ○（25） ジアセトンアルコール ○
分類 薬品名 耐薬品性 分類 薬品名 耐薬品性
フッ素樹脂 フッ素樹脂
その他の
炭化水素		 ヘキサン ○(65) 芳香族 クロルベンゼン ○
鉱油ＡＳＴＭ№3 ○ ニトロベンゼン ○
オクタン ○ ベンゼン ○
オクテン ○ トルエン ○
シクロヘキサン ○ キシレン ○
ジメチルスルフォキサイド ○ クレゾール ○
アセトニトリル ○ 塩素
化合物		 クロロホルム ○(25)
アミン アニリン ○(25) クロロホルム ○(60)
アニリン ○ 四塩化炭素 ○(25)
ｎメチルアニリン ○ メチレンクロライド ○(40)
ｎジプチルアミン ○ トリクロルエチレン ○
ｎトリブチルアミン ○ バークロルエチレン ○(75)
ピリジン ○ エチレンジクロライド ○
エチレンジアミン ○(25) フロン１１３ ○(45)
エチレンジアミン ○ エピクロルヒドリン ○
トリエチルアミン ○ ベンゾイルクコライド ○
ジメチルホルムアミド ○ エーテル プロピレンオキサイド ○(25)
ジメチルホルムアミド ○ テトラヒドロフラン ○(25)
ジメチルアセトアミド ○ テトロヒドロフラン ○(65)
芳香族 フェノール ○ ジオキサン ○
ベンズアルデヒド ○ エチルエーテル ○(25)
クロルベンゼン ○(25)

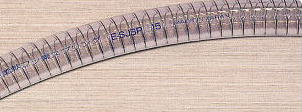

SUPER 柔軟フッ素スプリング(透明）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　138・106
耐薬品性抜群
内層が4フッ素系フッ素樹脂（ＥＴＦＥ）のため、優れた　耐薬品性を有し、
殆どの薬品に耐性があります。ケトン類などの溶剤にも耐性があります。
（耐薬品性データをご参照下さい。）
バキュームＯＫ！
スプリング構造だから、バキューム（吸い込み）も使用可能です。
優れた曲げ性
スプリング構造だから、つぶれにくく、曲げ保形成に優れています。
錆びにくい
スプリング線は錆びにくいステンレス線を採用。
非塩ビ
非塩ビ材質を採用しています

 ●Ｅ-ＳＪＳＰ（スプリングタイプ）
●抜群の曲げ保形性 ●Ｅ-ＳＪＳＰ

●優れた曲げ性
スプリング構造だから、つぶれにくく、曲げ保形成に
優れています。		 ●構造図
コード 型番 内径
×外径		 使用圧力
20℃		 使用圧力
80℃		 許容曲げ
半径20℃		 使用
温度
範囲		 定尺 製品
重量		 色調
mm MPa
(kgf/cm)		 MPa
(kgf/cm)		 mm ℃ Ｍ Kg/巻
02-314-01-01 E-SJSP-12 12×18 -0.1～0.5 -0.1～0.25 50 -20～80 20 4.19 透明
02-314-02-01 E-SJSP-15 15×22 60 5.72
02-314-03-01 E-SJSP-19 19×26 -0.1～0.4 -0.1～0.2 75 6.88
02-314-04-01 E-SJSP-25 25×33 100 10.83
02-314-05-01 E-SJSP-32 32×41 -0.1～0.3 -0.1～0.15 130 14.25
02-314-06-01 E-SJSP-38 38×48 150 18.08


●非粘着性比較データー
フッ素樹脂特有の非粘着性、滑り性を有し、衛生的で洗浄も効率的です。
下記に各樹脂の臨界表面張力と接触角のデーターを示します。
樹脂 臨界表面張力（dyne/cm) 水に対する接触角（θ）
4フッ化系フッ素樹脂
（ＥＴＦＥ）		 22 96
高密度ポリエチレン 31 73
硬質塩化ビニル 39 68
ＰＥＴ 43 -
ナイロン 46 54

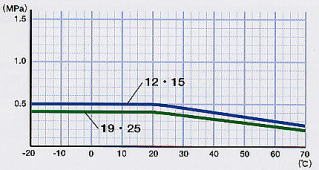

●使用温度と最高使用圧力の関係
 ｢臨界表面張力｣：固体に対して接触角が0となるような架空液体の表面張力
「接触角」

適合継手
エイトロックB 柔軟フッ素ホース用継手
エイトロックS

●スーパー柔軟フッ素チューブ＆ホース類(全18種類)一覧表
こちらをクリック
フッ素樹脂フィルターチューブ(PTFE多孔質材料）
※中止品		 106
特徴:（フッ素樹脂フィルターチューブ）
●四フッ化エチレン単体の多孔質材料からなり、柔軟性に富み強い撥水性を示し、
   空気・ガスを通します。 　
●全てのアルカリ、酸、溶剤（一部アルカリ、溶融金属を除く）に安定で、抽出不純物も
   ありません。 　
●耐熱・耐寒温度についても-100℃～+260℃の温度範囲において安定です。
   6×8、7×9は100m単位の販売となります。
   下記表の他に、サイズ：7×8、8×10，10×12、12×14等もあります。
   お問い合わせ下さい。

同材質の丸紐はこちら

462
コード 内径（mm） 外径（mm）
02-040-01 1 2
02-040-02 2 3
02-040-03 3 4
02-040-04
・一時中止		 4 5
02-040-05 5 6

※こちらの製品は現在、生産中止品となっております。（2022年7月12日）
