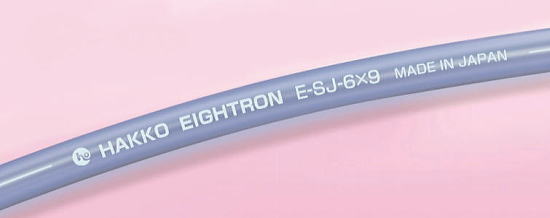

スーパー柔軟フッ素チューブ・クリアブルー
  423
多目的・耐薬品用ホース/ テフロンチューブは硬く、折れやすいという問題を改善したいお客様へ
■特徴
● 耐薬品性
  (内層はETFE系でほとんどの薬品に耐性有り)
● 柔軟性
● 折れ難さ
  (通常のフッ素単層チューブに比べ折れにくい)
● 非粘着性
  (液体の液残りがなく洗浄性に優れます)
● 耐摩耗性
  (スラリー状の化学薬品にも耐えます)
● 可塑剤フリー(ノンオイル素材使用)
● 非塩ビ(非塩ビ材質を使用しています)
● 低溶出(食品・飲料・化粧品用途に適します)

● 高純度製
  (内層のフッ素樹脂は添加剤を含みません)
● 楽々カット
  (1メートル間隔でチューブに長さ印刷がある
   のでカットが簡単です)
● 透明性
  (チューブ内面の洗浄度合が見やすい透明色)
● 専用継手
  (専用継手との組合せで、チューブ・継手の
   選定ミスによる事故が予防できます)

● 食品衛生性
  (食品衛生法・食品、添加物等の規格基準
   [昭和34年厚生省告示第370号]に適合)
■用途
● 塗装機器、印刷機器の有機溶剤、塗料など
   移送用として
● 理化学実験機器等の薬液移送用として
● 半導体関連機器・フラットパネル製造装置の
   薬液移送用として

● 飲料・食品機械の以遠量・食品移送用として
● アルコール類・化粧品・薬品の移送用としてて
● 塗料・接着剤の充填ライン用として
● 香料・着色料・添加剤の充填ライン用として
● 産業廃棄物の化学廃液の移送用として

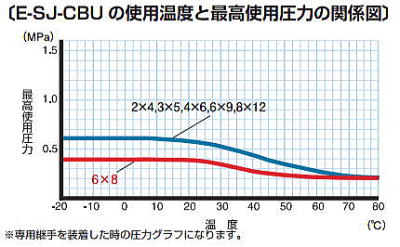

・使用温度範囲:-20〜80℃
・色調:クリアブルー
■規格
型番」 内径×外径 使用圧力
MPa
許容
曲げ半径
at20℃
定尺 製品重量
mm at20℃ at70℃ mm m Kg/巻
E-SJ-2×4-CBU 2×4 0〜0.6 0〜0.2 15 20 0.24
100 1.19
E-SJ-3×5-CBU 3×5 20 20 0.32
100 1.60
E-SJ-4×6-CBU 4×6 25 20 0.40
100 2.00
E-SJ-6×8-CBU 6×8 0〜0.4 50 20 0.56
100 2.82
E-SJ-6×9-CBU 6×9 0〜0.6 35 20 0.88
100 4.38
E-SJ-8×12-CBU 8×12 50 20 1.54
100 7.69
E-SJ-CBU の技術データ
<非粘着性比較データ>

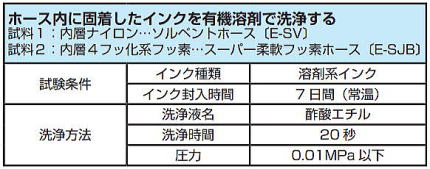

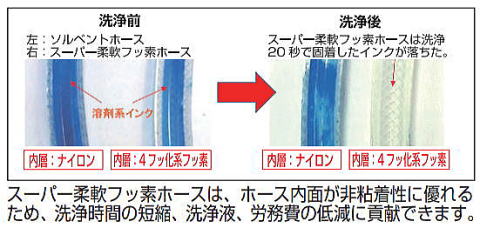

フッ素樹脂特有の非粘着性、すべり性を有し、衛生的で洗浄も効率的です。

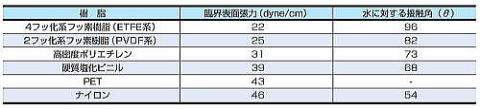

下記に各樹脂の臨界表面張力と接触角のデータを示します。

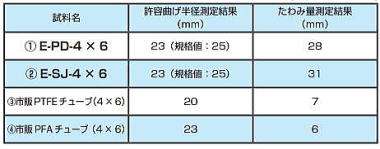

 <柔軟性比較試験>
ホース(チューブ)サイズによって、柔軟性は違いますが、ひとつの目安として
ご利用下さい。
ホース(チューブ)のたわみ量が大きいほど柔軟性としなやかさがあります。
※許容曲げ半径はある程度チューブが硬い方が小さくなります。
(試験温度:20℃)

<試料方法>
チューブ端部に錘50gを加え1分後のたわみ量を測定する(試料は直管になるように事前にアニール加工を行う)
※③PTFEチューブ、④PFAチューブは弊社製品ではありません。

●スーパー柔軟フッ素チューブ&ホース類(全18種類)一覧表
こちらをクリック

E-SJ-CBU の専用継手とアクセサリー

型番 本体 ナット  標準重量 適用チューブ
型番
A B C D E ネジ HEX F HEX g/個
E-FTS-2×4-R1/8 24.5 10 4 10.5 1.7 R1/8 10 10.5 10 13 E-SJ-2×4-CBU
E-FTS-3×5-R1/4 30 12 5 13 2.5 R1/4 14 13 12 26 E-SJ-3×5-CBU
E-FTS-4×6-R1/4 31 12 5 14 3.5 R1/4 14 14 14 29 E-SJ-4×6-CBU
E-FTS-6×8-R1/4 33 12 5 16 5.5 R1/4 17 16 14 32 E-SJ-6×8-CBU
E-FTS-6×9-R1/4 35.5 12 5 18.5 5.5 R1/4 17 18.5 17 41 E-SJ-6×9-CBU
E-FTS-8×12-R3/8 41 13 7 21 7 R3/8 19 21 19 61 E-SJ-8×12-CBU



材質:SUS316L(本体)、SUS304(ナット)
積層チューブのため、チューブ内面でシールする継手を使用してください。
チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身で
ご判断をお願い致します。
積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件(高温、高圧等)によっては、
内層を透過し、中間層・外層が膨潤・劣化することがあります。
より詳細な情報はこちら → 積層チューブ専用継手
