PEEK締め込み継手|株式会社ハギテック

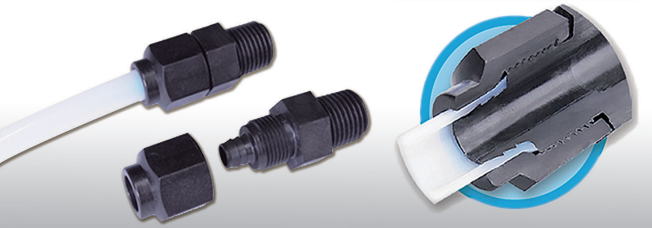

PEEK(カーボン強化)ナット締め継手

423

＜特徴・機能＞

軽量：

　・同サイズSUS継手と比較して1/5以下の重量で、機器の軽量化に貢献します。

耐熱性：

　・PEEK材は樹脂の中でも優れた耐熱性を有します。

耐薬品性：

　・PEEK材は酸、アルカリ、有機溶剤など幅広い薬品に優れた耐性を有します。

機械的強度：

　・引張、耐衝撃性に強いスーパーエンプラのPEEKに炭素繊維を配合して更に強化。

＜用途＞

●冷却ユニット、印刷機器、薬液輸送ユニット、水処理、半導体、精密機器、医療機器

＜規格・寸法＞

●継手材質：カーボン入りPEEK樹脂（ポリエーテルエーテルケトン+炭素繊維）

型式	ネジ規格	推奨チューブ内径x外径(mm)	寸法（mm）			製品重量 g/個	色調
型式	ネジ規格	推奨チューブ内径x外径(mm)	A	HEX1	HEX2	製品重量 g/個	色調
AL-010401CP	R1/8	2.0×4.0	28	12	10	2.0	ブラック
AL-010602CP	R1/4	4.0×6.0	33	14	14	5.0
AL-010802CP	R1/4	6.0×8.0	36.5	16	16	6.0

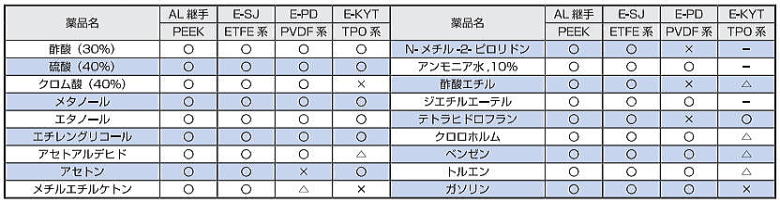

【耐薬品データ】

※表中の記号の意味・・・○：使用可、△：十分な確認が必要、×：使用不可、-：データ無し
※この耐薬品性データは、参考データであり、実使用を保証するものではありません。
　ご使用になられる環境、条件、期間等で判定基準が○であっても適さない場合があります。
　ご使用の可否はご使用者様のご判断でお願い致します。

推奨チューブ
スーパー柔軟フッ素チューブ
E-SJUS	E-SJUS-BK	E-SJ
内層：ETFE系フッ素樹脂
透明	ブラック（UVカット）	透明

推奨チューブ
スーパー柔軟フッ素チューブ	柔軟フッ素チューブ	KYチューブ
E-SJ-BK	E-PD	E-KYT
内層：ETFE系フッ素樹脂	内層：PVDF系フッ素樹脂	内層：オレフィン系樹脂
ブラック（UVカット）	ガスバリヤー性	柔軟性

推奨チューブ
耐熱ソフトチューブ
E-HRT
内層：-
耐熱・超柔軟性

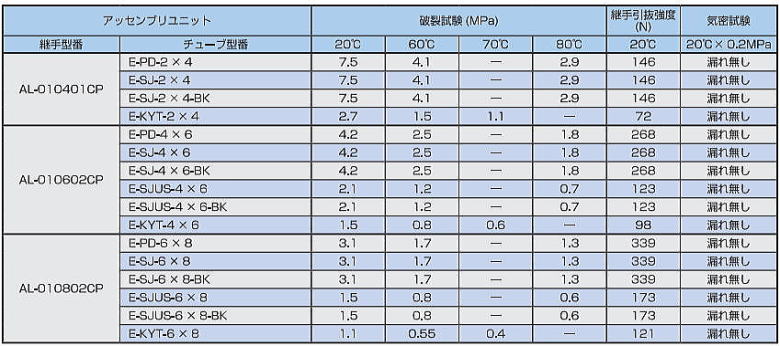

■性能評価試験（継手とチューブのマッチング評価）

※当データは、試験値であり、保証値ではありません。ご使用の可否はご使用者様のご判断でお願い致します。
※温度別破裂試験は破裂圧力であり使用圧力ではありません。
   安全に使用して頂くためには、それぞれのチューブの使用圧力をご確認ください。
※継手引抜強度は、チューブに継手をAssyした状態で、200mm/minで継手を引っ張りチューブが
    継手から外れた、またはチューブが断裂した時点の数値です。
※気密試験は、継手をセットした状態で30分状態調節したのち、0.2Mpaのエアを30分封入し、水没させて
    継手付近にエアリークが無いかを確認するものです。（※E-KYT-6x8は、0.15Mpaで実施）
