スーパー柔軟フッ素チューブ・ブラック(ウルトラソフト)
 423
スーパー柔軟フッ素チューブ・ブラックの改良版。 「UVインク・塗料搬送が可能な、柔らかいフッ素チューブが欲しい」という声に 応えた超柔軟フッ素チューブ!

■特徴
● 超柔軟性
● UVカット
   (UV塗料、UV接着剤、UVインクの搬送に最適)
● 耐薬品性
  (内層はETFE系でほとんどの薬品に耐性有り)
● 折れ難さ
  (通常のフッ素単層チューブに比べ折れにくい)
● 非粘着性
  (液体の液残りがなく洗浄性に優れます)
● 可塑剤フリー(ノンオイル素材使用)
● 非塩ビ(非塩ビ材質を使用しています)
● 高純度性
  (内層のフッ素樹脂は添加剤を含みません)

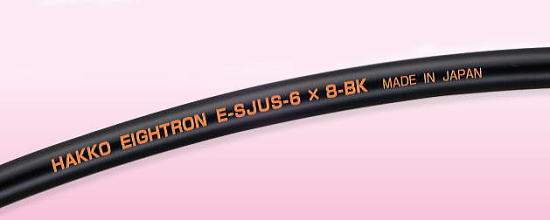

● 楽々カット
  (1メートル間隔でチューブに長さ印刷がある
   のでカットが簡単です)
● 専用継手
  (専用継手との組合せで、チューブ・継手の
   選定ミスによる事故が予防できます)

   ※内径4mm×外径6mm & 内径6mm×外径8mmのみ
■用途
● 産業用インクジェットプリンターのインク供給用として
● 塗装機器、印刷機器の有機溶剤、UV 塗料など
   移送用として
● 理化学実験機器等の薬液移送用として
● 半導体関連機器・フラットパネル製造装置の
   薬品移送用として
● UV 塗料・UV 接着剤の充填ラインの液体供給用として

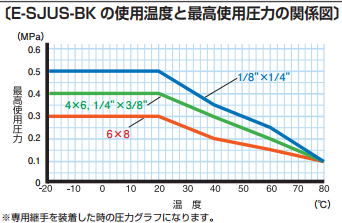

・使用温度範囲:-20〜80℃
・色調:ブラック
■規格
型番 内径×外径 使用圧力
MPa
許容
曲げ半径
at20℃
定尺 製品重量
mm at20℃ at80℃ mm m Kg/巻
E-SJUS-2×4-BK 2×4 0〜0.5 0〜0.1  30 20 0.24
100 1.17
E-SJUS-3×5-BK 3×5 0〜0.5 35 20 0.3
100 1.6
E-SJUS-4×6-BK 4×6 0〜0.4 50 20 0.4
100 2.0
E-SJUS-4.3×6.4-BK 4.3×6.4 0〜0.4 50 20 0.44
100 2.30
E-SJUS-6×8-BK 6×8 0〜0.3 75 20 0.6
100 2.8
E-SJUS-8×10-BK 8×10 0〜0.15 0〜0.05  100 20 0.75
100 3.6
E-SJUS-1/8×1/4-BK 3.18×6.35 0〜0.5 0〜0.1 50 20 0.6
100 3.0
E-SJUS-1/4×3/8-BK 6.35×9.53 0〜0.4 80 20 1.0
100 4.9
E-SJUS-BK の技術データ

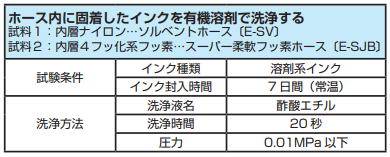

<非粘着性比較データ>

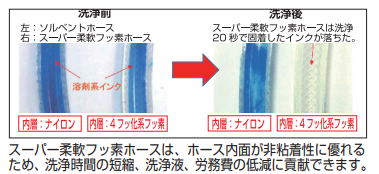

フッ素樹脂特有の非粘着性、すべり性を有し、衛生的で洗浄も効率的です。

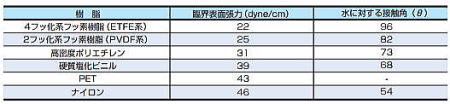

下記に各樹脂の臨界表面張力と接触角のデータを示します。

※臨界表面張力:固体に対して接触角が
   0となる各液体の表面張力


<柔軟性比較試験>
 曲げ弾性測定

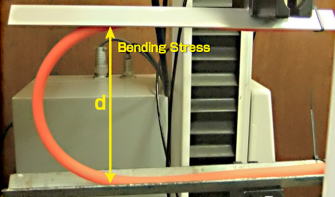

●写真のようにチューブをU字に曲げた際に
   発生する弾力性を測定する。
 ※d間距離:50mm
(試験温度:20℃)
試料名  曲げ弾性(N/50mm)
E-SJUS-4×6-BK 0.8
E-SJ-4×6-BK 3.5
曲げ弾性の数値が小さい方が、柔軟性に優れています。

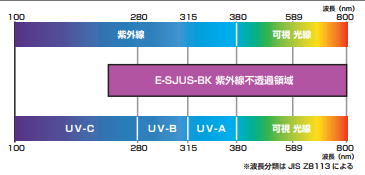

<紫外線透過データ>
・試験試料 : スーパー柔軟フッ素チューブ・ブラック(E-SJUS-4×6-BK)
・紫外線波長領域 : 240nm〜800nm
・試験装置 : 分光光度計 U-4100(日立製作所製)
・試験結果 : 紫外線遮断率 99%以上

●スーパー柔軟フッ素チューブ&ホース類(全18種類)一覧表
こちらをクリック

E-SJUS-BKの専用継手とアクセサリー

型番 本体 ナット  標準重量 適用チューブ
型番
A B C D E ネジ HEX F HEX g/個
E-FTS-4×6-R1/4 31 12 5 14 3.5 R1/4 14 14 14 29 E-SJUS-4×6-BK
E-FTS-6×8-R1/4 33 12 5 16 5.5 R1/4 17 16 14 32 E-SJUS-6×8-BK

スーパー柔軟フッ素チューブ・ブラック(ウルトラソフト)インチサイズの専用継手はございません。




材質:SUS316L(本体)、SUS304(ナット)
積層チューブのため、チューブ内面でシールする継手を使用してください。
チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身で
ご判断をお願い致します。
当製品は、E-SJ-BK:スーパー柔軟フッ素チューブ・ブラックに比べ、内層肉薄品です。
内層が流体に対する耐性を有していても、使用条件(高温、高圧等)によっては内層を透過し、
中間層・外層が膨張・劣化することがあります。
より詳細な情報はこちら → 積層チューブ専用継手
