製品詳細
型式 : 659-IHP-6A～659-IHP-50A

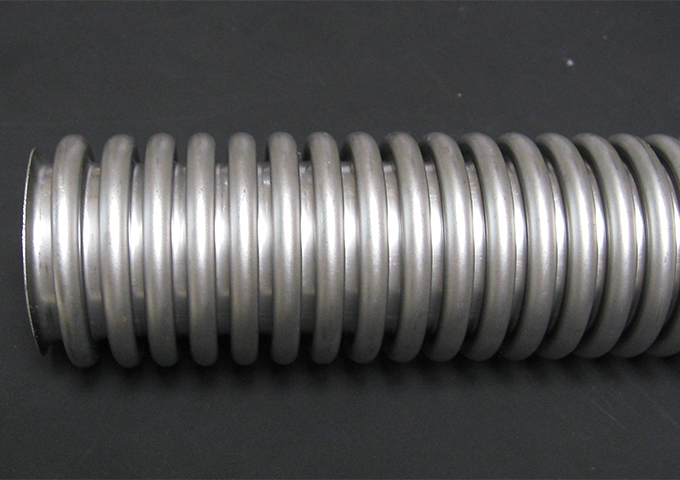

IHPホース （耐熱～700℃/SUS321）
F1016
気密性のある流体、気体用フレキです。ひとつ山形状で各山形状が均一です。
一般的に動作のある条件で耐久性が要求される 用途に最適です。 （ISO10380適合品です。）
材質がSUS321の場合、耐熱は700℃以下が目安です。
下記表の破壊圧力は常温での参考値です。
※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。
- 業界・用途
-
- 工作機械・ロボット
- 車・航空機・鉄道
一般的に動作のある条件で耐久性が要求される用途に最適です。
- タイプ
-
流体・エアー用チューブ 気密性のある流体、気体用フレキです。ひとつ山形状で各山形状が均一です。
一般的に動作のある条件で耐久性が要求される 用途に最適です。 （ISO10380適合品です。）
材質がSUS321の場合、耐熱は700℃以下が目安です。
下記表の破壊圧力は常温での参考値です。
※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。
- 材質
- SUS321 ・ SUS316L
- サイズ(mm)
- 内径6.1ｍｍ～
- RoHS2
規格表
| 型式 | 呼称 | 寸法 | 最小曲げ半径 | 破壊圧力(常温) | 定尺 | |||
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | MPa | m | ||
| 内径 | 外径 | 板厚 | 固定 | 繰返し | 1重ブレード付 | リール巻 | ||
| 659-IHP-6A | 6A | 6.1 | 9.7 | 0.15 | 25 | 65 | 65 | 152 |
| 659-IHP-8A | 8A | 8.4 | 12.2 | 0.15 | 25 | 70 | 45.4 | 152 |
| 659-IHP-10A | 10A | 9.9 | 14.2 | 0.15 | 25 | 80 | 45.2 | 152 |
| 659-IHP-15A | 15A | 12.2 | 16.8 | 0.15 | 35 | 85 | 33.8 | 152 |
| 659-IHP-20A | 20A | 19.6 | 26.7 | 0.18 | 50 | 120 | 28.5 | 152 |
| 659-IHP-25A | 25A | 25.1 | 32.3 | 0.18 | 65 | 130 | 21.9 | 137 |
| 659-IHP-32A | 32A | 33.5 | 41.1 | 0.2 | 100 | 150 | 16.5 | 137 |
| 659-IHP-40A | 40A | 39.6 | 49.5 | 0.23 | 110 | 170 | 15.4 | 107 |
| 659-IHP-50A | 50A | 50.5 | 60.5 | 0.25 | 130 | 230 | 15.7 | 70 |
※1 外径はブレードなしの裸フレキの外径です。
＊ 切り売りも可能です。ご相談下さい。
比較表
| 型式 | 659-IHP-6A～659-IHP-50A | CT-8A～CT-80A | CTA-25A～CAT-200A | MF-3A P I E～MF-15A P I E MF-3A P I E～MF-15A P I E | S-3.1～S-15.8 | Worm Free Flex-3A～Worm Free Flex-25A | ORV-1.6PS-cm | |
|---|---|---|---|---|---|---|---|---|
| 製品名称 | IHPホース （耐熱～700℃/SUS321） | シームレスチューブ | シームレスチューブ（ワンピッチタイプ） | マイクロフレキシブルチューブ | スクリューチューブ | ワームフリーフレックス | マイクロミニフレックス | 流体用フレキシブルメタルホース （保護フレキ＋樹脂ホース） |
| 製品 | |  |  |  |  |  |  |  |
| 材質 | SUS321 ・ SUS316L | SUS304・SUS316(特注) | SUS304・SUS316（特注） | SUS316LorSUS304 | ステンレス・銅・アルミニウム | フレキシブルチューブ材質：SUS316L ブレード材質：SUS304 丸線ブレード：8Aから製作可能 | チューブ： SUS316L パイプエンド ：SUS316L | 保護管：SUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 | ||||
| 特長 | 一般的に動作のある条件で耐久性が要求される 用途に最適です。 | ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき るチューブです。 | 一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。 | マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。 | 内面に凹凸が少なくストレートに近い為、柔軟性と屈曲性に優れると同時に流体の整流作用・熱交換能力にも優れる。 | 超柔軟・長寿命のフレキシブルチューブです。 | 内径φ1.6のフレキシブルチューブ | 浄水、液体などを流せる樹脂ホースと丈夫な金属フレキの両方の利点を生かしたホースです。 |
| 業界・用途 | 工作機械・ロボット、車・航空機・鉄道 | 建設・土木、住宅、エネルギー・プラント・原子力発電所 | 建設・土木、エネルギー・プラント・原子力発電所 | 半導体・計測機器、医療 | 医療 | 半導体・計測機器、エネルギー・プラント・原子力発電所 | 半導体・計測機器、医療 | 工作機械・ロボット、住宅 |
| サイズ | 内径6.1ｍｍ～ | 内径8.2～ | 内径26.5mm～ | 内径3.5mm～ | 外径3ｍｍ～20ｍｍ迄製造可能 | 内径3.2ｍｍ～ | 内径1.6ｍｍ～ | |
