製品詳細

型式 : CT-8A~CT-80A

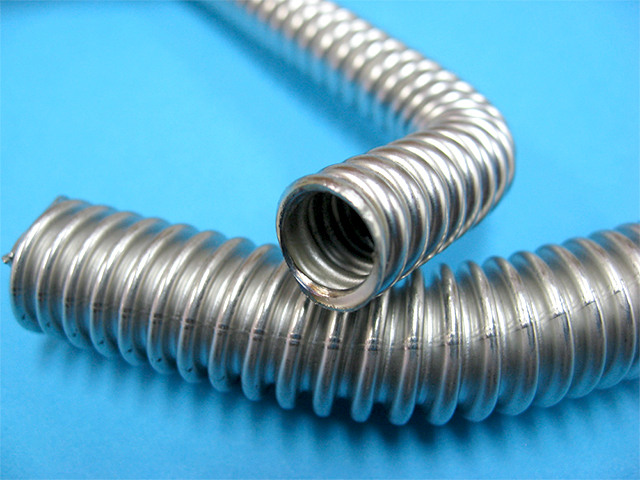

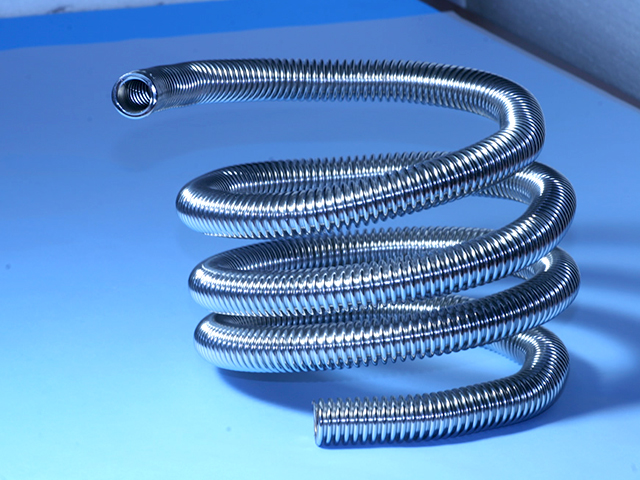

シームレスチューブ

F242

ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき
る。外装にステンレスブレード掛けで更に高圧に耐える。端尺加工(任意長、金具銀ロー付け)にて製造販売。

業界・用途
  • 建設・土木
  • 住宅
  • エネルギー・プラント・原子力発電所

◎光ファイバー保護 ◎液体・気体・真空用・油・蒸気の配管

タイプ
流体・エアー用チューブ
材質
SUS304・SUS316(特注)
サイズ(mm)
内径8.2~
RoHS2
対応品

お問い合わせ方法

チューブ型式とチューブ長さ、両端金具のタイプと材質、ネジ規格等をお知らせ下さい。
例:CT-8A 300L 両端固定オネジ金具 ネジ:R1/2 材質:SUS304
その他の仕様詳細、ご希望仕様への対応可否につきましてはお問い合わせ下さい。



加工例

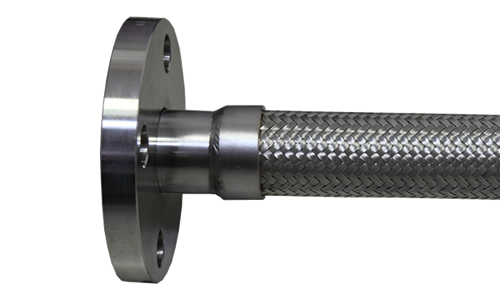

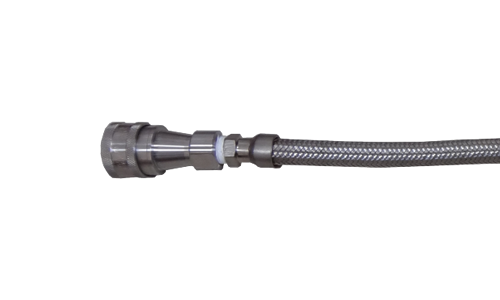

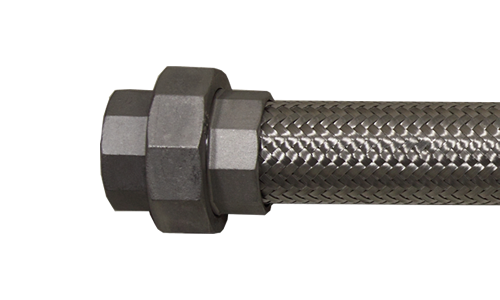

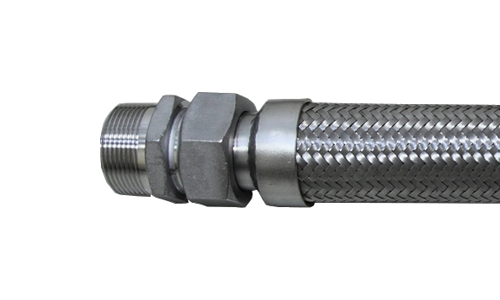

固定ユニオン金具取付 ルーズニップル金具取付 ワンタッチカプラ取付 フランジ金具取付



規格表
型式 呼称 各部寸法 許容圧力 ※1 曲げ半径 定尺

A B
(インチ)
内径

外径

板厚 1重ブレード

2重ブレード

固定時

繰り返し

ブレード掛け
mm mm mm mm Mpa Mpa mm mm m
CT-8A 8A 1/4 8.2 11.0 12.5 0.2 4.0 6.0 30 130 5
CT-10A 10A 3/8 10.5 15.2 16.7 0.25 3.2 4.5 40 150
CT-15A 15A 1/2 13.7 18.2 19.7 0.25 3.0 4.2 50 170
CT-20A 20A 3/4 19.7 25.6 27.3 0.25 2.6 3.6 60 200
CT-25A 25A 1 25.7 32.2 33.7 0.25 1.9 2.6 70 240
CT-32A 32A 1-1/4 33.2 41.0 43.3 0.3 1.7 2.3 90 300
CT-40A 40A 1-1/2 39 47.8 49.5 0.3 1.6 2.2 120 360
CT-50A 50A 2 53.5 62.0 64.0 0.3 1.5 2.0 150 450
CT-65A 65A 2-1/2 63.5 76.5 78.5 0.3 1.2 1.6 180 490
CT-80A 80A 3 77 91.0 90.5 0.3 1.0 1.4 220 600

注)曲げの繰り返し表記については数回を目処としております。
    連続した繰り返し動作にはご利用いただけません。
    ※1は常温での参考値です。

比較表
型式CT-8A~CT-80ACTA-25A~CAT-200AMF-3A P I E~MF-15A P I E MF-3A P I E~MF-15A P I E
製品名称シームレスチューブシームレスチューブ(ワンピッチタイプ)マイクロフレキシブルチューブ
製品
材質SUS304・SUS316(特注)SUS304・SUS316(特注)SUS316LorSUS304
RoHS2対応品対応品対応品
特長ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき るチューブです。一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。
業界・用途建設・土木、住宅、エネルギー・プラント・原子力発電所建設・土木、エネルギー・プラント・原子力発電所半導体・計測機器、医療
サイズ内径8.2~内径26.5mm~内径3.5mm~
