製品詳細
型式 : CTA-25A～CAT-200A
シームレスチューブ（ワンピッチタイプ）
F562
一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。
また、単一山なので首元部分の捻れが抑えられます。
※ 液体・気体搬送用途でご使用の場合は耐圧性能を持たせる為、ブレード付きで使用するのが一般的です。
- 業界・用途
-
- 建設・土木
- エネルギー・プラント・原子力発電所
●光ファイバー保護 ●液体・気体・真空用・油・蒸気の配管
- タイプ
- 流体・エアー用チューブ 一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。
- 材質
- SUS304・SUS316（特注）
- サイズ(mm)
- 内径26.5mm～
- RoHS2
- 対応品
お問い合わせ方法
チューブ型式とチューブ長さ、両端金具のタイプと材質、ネジ規格等をお知らせ下さい。
例：CT-8Aサイズでブレード無しの裸、チューブﾞ長300㎜、両端固定オネジ、ネジR1/2 材質：SUS304の場合。
CT-8A 300L 両端固定オネジ金具 ネジ：R1/2 材質：SUS304
両端金具
 |
 |
 |
 |

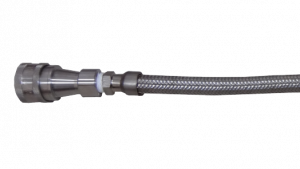

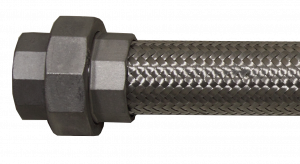

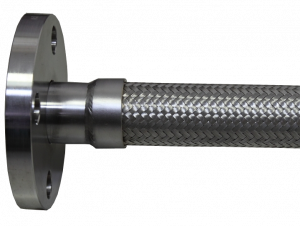

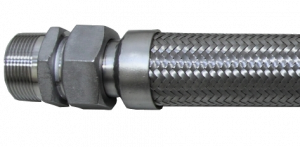

| 固定ユニオン金具取付 | ルーズニップル金具付き | ワンタッチカプラ取付 | フランジ金具 |
規格表
| 型式 | 呼称 | 各部寸法 | 許容圧力 ※1 | 曲げ半径 | 定尺 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B （インチ） |
内径 | 外径 | 板厚 | 1重 ブレード |
2重 ブレード |
固定時 | 繰り返し | |||
| 裸 | ブレード掛け | ||||||||||
| mm | Mpa | mm | m | ||||||||
| CTＡ-25A | 25A | 1 | 26.5 | 37.5 | 39.5 | 0.3 | 1.9 | 2.7 | 90 | 170 | 3 |
| CTＡ-32A | 32A | 1-1/4 | 31.5 | 47.5 | 49.5 | 0.3 | 1.6 | 2.3 | 110 | 180 | |
| CTＡ-40A | 40A | 1-1/2 | 40.0 | 55.5 | 57.5 | 0.3 | 1.3 | 1.8 | 120 | 200 | |
| CTＡ-50A | 50A | 2 | 52.5 | 71.5 | 73.5 | 0.3 | 1.2 | 1.6 | 135 | 225 | |
| CTＡ-65A | 65A | 2-1/2 | 66.0 | 87.5 | 90.5 | 0.3 | 1.0 | 1.4 | 150 | 300 | |
| CTＡ-80A | 80A | 3 | 77.5 | 101.5 | 104.5 | 0.3 | 1.0 | 1.4 | 220 | 320 | |
| CTＡ-100A | 100A | 4 | 102.5 | 127.5 | 131.5 | 0.4 | 1.0 | 1.4 | 280 | 420 | |
| CTＡ-125A | 125A | 5 | 127.5 | 154.5 | 158.5 | 0.4 | 1.0 | 1.4 | 400 | 520 | |
| CTＡ-150A | 150A | 6 | 150.5 | 181.5 | 185.5 | 0.5 | 0.9 | 1.2 | 550 | 700 | |
| CTＡ-200A | 200A | 8 | 201.5 | 234.5 | 239.5 | 0.5 | 0.8 | 1.0 | 750 | 850 | |
単位：ｍｍ
注）曲げの繰り返し表記については数回を目処としております。
連続した繰り返し動作にはご利用いただけません。
※1は常温での参考値です。
比較表
| 型式 | CTA-25A～CAT-200A | CT-8A～CT-80A | MF-3A P I E～MF-15A P I E MF-3A P I E～MF-15A P I E |
|---|---|---|---|
| 製品名称 | シームレスチューブ（ワンピッチタイプ） | シームレスチューブ | マイクロフレキシブルチューブ |
| 製品 |  |  |  |
| 材質 | SUS304・SUS316（特注） | SUS304・SUS316(特注) | SUS316LorSUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 |
| 特長 | 一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。 | ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき るチューブです。 | マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。 |
| 業界・用途 | 建設・土木、エネルギー・プラント・原子力発電所 | 建設・土木、住宅、エネルギー・プラント・原子力発電所 | 半導体・計測機器、医療 |
| サイズ | 内径26.5mm～ | 内径8.2～ | 内径3.5mm～ |
| 製品詳細 | 確認する | 確認する | 確認する |
