製品詳細
型式 : S-3.1～S-15.8

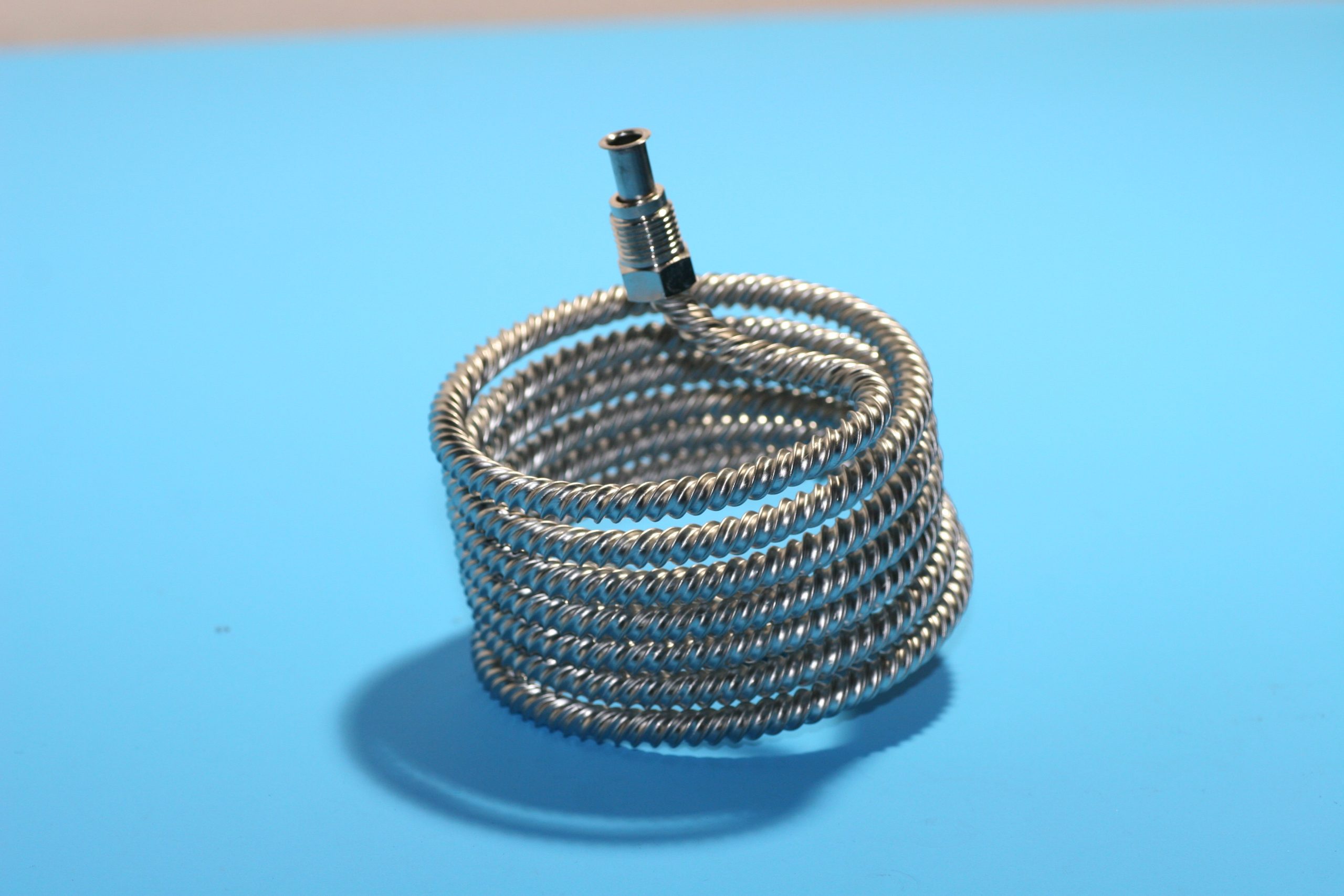

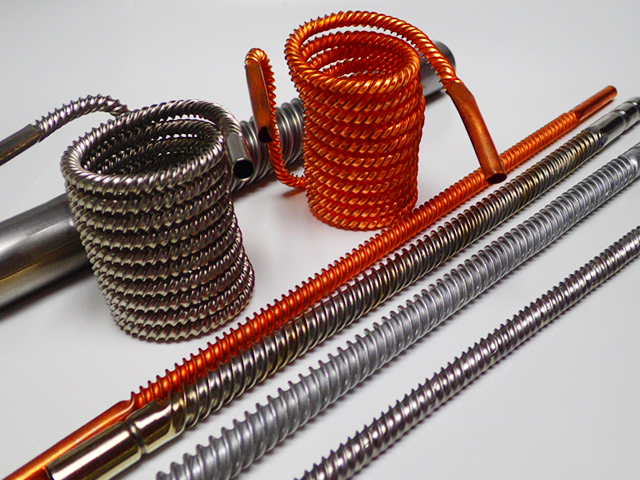

スクリューチューブ
F506

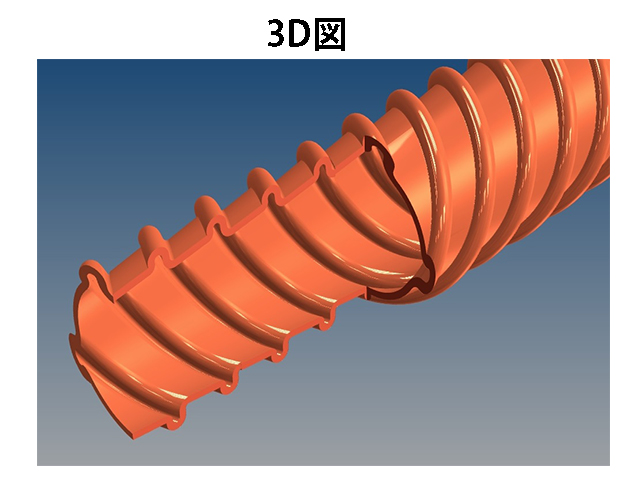

内面に凹凸が少なくストレートに近い為、柔軟性と屈曲性に優れると同時に流体の整流作用・熱交換能力にも優れる。高熱伝導率の材料を使用する事により更に熱交換率の高い製品の製作も可能。
端尺加工（任意長、金具銀ロウ付け）にて製造販売。
- 業界・用途
-
- 医療
◎気密性を要求する光ファイバー保護
◎人工心肺機器の水冷熱交換装置
◎水冷PCの熱交換装置
◎流体・エアー真空用・油・蒸気の配管
◎フレキシブルチューブの中で最大の熱交換能力有り
- タイプ
-
流体・エアー用チューブ 内面に凹凸が少なくストレートに近い為、柔軟性と屈曲性に優れると同時に流体の整流作用・熱交換能力にも優れる。高熱伝導率の材料を使用する事により更に熱交換率の高い製品の製作も可能。
端尺加工（任意長、金具銀ロウ付け）にて製造販売。
- 材質
- ステンレス・銅・アルミニウム
- サイズ(mm)
- 外径3ｍｍ～20ｍｍ迄製造可能
- RoHS2
- 対応品
- 被覆材質

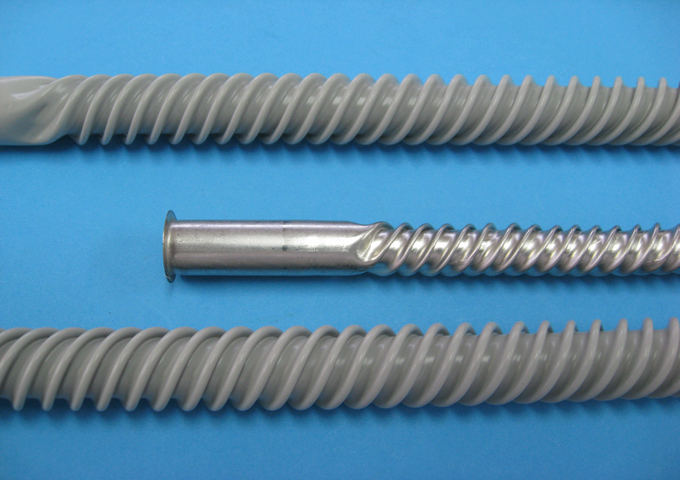

- テフロンコート・化学研磨
◇問合せ方法
型式、板厚、材質（SUS、銅、アルミ）、長さ、本数等をお知らせ下さい。
例：Ｓ-3.1 片板厚＝0.1mm 銅 全長：300mm（両端素管部＝50mm）100本
規格表
| 型 式 | 素管部外径 |
板厚 |
最小曲げ半径±5 |
使用圧※1 | 破壊圧※1 | 最長製造長 (全長/スクリュー部長) |
使用材料（実績) |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | kgf/cm2 | kgf/cm2 | mm | ||
| S-3.1 | 3 | 0.1～0.2 | 9 | 10 | – | 550/500 | 銅 |
| S-6.0 | 6 | 0.3～0.5 | – | – | – | 550/500 | 銅 |
| S-7.5 | 7.5 | 0.25 | 25 | 8 | 20 | 2100/1800 | ステンレス |
| S-8.0 | 8 | 0.5 | – | – | – | 1000/940 | 銅 |
| S-9.5 | 9.52 | 0.6 | – | – | – | 1000/940 | 銅 |
| S-10.0 | 10 | 0.6 | – | – | – | 1000/940 | 銅 |
| S-11.0 | 11 | 0.25 | 40 | 8 | 20 | 2100/1600 | ステンレス |
| S-12.0 | 12.7 | 0.6～1.0 | – | – | – | 1500/1200 | ステンレス、銅 |
| S-15.0 | 15 | 0.6～1.0 | – | 7 | 18 | 510/485 | アルミ |
| S-15.8 | 15.88 | 0.6、0.8 | – | – | – | 1500/1200 | 銅 |
比較表
| 型式 | S-3.1～S-15.8 | CT-8A～CT-80A | CTA-25A～CAT-200A | MF-3A P I E～MF-15A P I E MF-3A P I E～MF-15A P I E |
|---|---|---|---|---|
| 製品名称 | スクリューチューブ | シームレスチューブ | シームレスチューブ（ワンピッチタイプ） | マイクロフレキシブルチューブ |
| 製品 |  |  |  |  |
| 材質 | ステンレス・銅・アルミニウム | SUS304・SUS316(特注) | SUS304・SUS316（特注） | SUS316LorSUS304 |
| RoHS2 | 対応品 | 対応品 | 対応品 | 対応品 |
| 特長 | 内面に凹凸が少なくストレートに近い為、柔軟性と屈曲性に優れると同時に流体の整流作用・熱交換能力にも優れる。 | ステンレス薄肉溶接管を波形加工し、気密性、屈曲性、振動吸収、耐圧性などに優れる。曲げ形状で使用でき るチューブです。 | 一な波形を山形成形することで柔軟性があり、振動吸収にも優れた特性を持ちます。 | マイクロフレキシブルチューブはSUS316Lの材質を使用しているので錆びに強く、圧力にも耐え、高温・低温の変化にも対応、長寿命でマシンアッセンブリの信頼を向上させる事ができるフレキシブルチューブです。 |
| 業界・用途 | 医療 | 建設・土木、住宅、エネルギー・プラント・原子力発電所 | 建設・土木、エネルギー・プラント・原子力発電所 | 半導体・計測機器、医療 |
| サイズ | 外径3ｍｍ～20ｍｍ迄製造可能 | 内径8.2～ | 内径26.5mm～ | 内径3.5mm～ |
| 製品詳細 | 確認する | 確認する | 確認する | 確認する |
