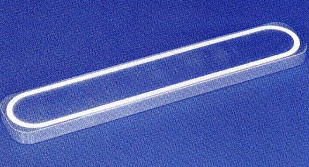

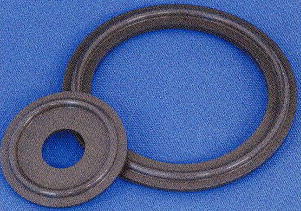

カルレッツ®カスタムパーツの使用例 291

カルレッツ®特注品
カルレッツは標準部品以外にお客様から要求される仕様に合わせて部品を製作できます。詳細については弊社代理店、もしくは弊社営業担当までお問合わせ下さい。
(A)特注Oリング (JIS/AS568Aシリーズ以外の寸法についても製作可能です。)
1)金型成形品
最大寸法:外形400mm、線径10mm
最小寸法:内径1.8mm、線径0.8mm
2)加硫接着品
線径:3.53、4.0、5.33、5.7、6.0、6.99、8.0、8.4、
10.0mmについて対応可能
最小寸法:内径250mm以上
最大寸法:内径2000mm以下

(B)異形品(金属成形品)
最大寸法:外形400mm、厚さ10mm
最小寸法:厚さ0.5mm

(C)丸棒
直径:3.53、4.0、5.33、5.7、6.0、6.99、8.0、8.4、
         10.0mmについても対応可能
最大長さ:4000mm以下
受注時に一本あたりの最小長さの確認が必要。
例:合計10メートル→最小1メートル×10本
(D)チューブ
内径:最小1.0mm〜最大25.0mm
肉厚:最小1.0mm〜最大2.0mm
最大長さ:360mm
受注時に一本あたりの最小長さの確認が必要。
例:合計1メートル→最小10cm×10本
★機械加工による異型品およびその他の特注品についてもご相談に応じます。
浸漬テストの状況例
●評価記号
A:体積膨張率 5%以内  C:体積膨張率 20〜50%
B:体積膨張率 5〜20%  D:体積膨張率 50%以上
●浸漬テスト用サンプルにて必ずご確認ください。
この頁に記載されたカルレッツ
製部品についての情報は、ラボでのテストに基づくものです。これらのテスト結果は、カルレッツが、耐熱性、耐薬品性において、他のエラストマーより明らかにすぐれた特性をもっていることを示していますが、個々の用途については研究室では作り出せない条件もあり、したがってお客様のあらゆる用途について保障することは不可能です。
このため、使用に際しては、個々の用途に対して、使用のまえに、独自に機能テストを行うようおすすめします。カルレッツ製部品の破損が、大きな損害や負傷をひきおこす可能性がある場合は、独自の機能試験を行うことが特に重要になります。エラストマー製の部品は、どれをとっても永久に使用できるものではありません。したがってカルレッツ製の部品といえども、上記のような重大な応用分野で使用する場合は、定期的な点検と交換を忘れないよう、十分にお気をつけください。

薬品名
薬品英名
侵漬温度
(℃)
侵漬時間
(時間)
4079での
評価
他の
カルレッツ®
その評価
ふっ素ゴムでの
評価

(酸) (Acids)




1
塩酸(30%) Hydrochloric Acid(30%)
70
70
A
2
ふっ化水素酸(混合溶液)48% Hydrofluoric Acid Mixture(4.8%)
85
240
C
6375UP B
3
硫酸 70% Sulfuric Acid(70%)
200
672
A
4
硫酸 70% Sulfuric Acid(70%)
100
70
A
6375UP A
5
硫酸 100% Sulfuric Acid(100%)
150
70
A
6375UP A
6
硝酸 70% Nitric Acid(70%)
90
70
A
6375UP B
7
硝酸 70% Nitric Acid(70%)
85
70
A
8
氷酢酸 Acetic Acid(Glasial)
100
70
A
B
9
トリクロロ酢酸 10% Trichloroacetic Acid(10%)
40
720
6375UP B
10
トリフロロ酢酸 Trifluoroacetic Acid
50
70
C
11
安息香酸 Benzoic Acid
168
168
B
6375UP B
12
ほう酸 Boric Acid
40
720
6375UP A
  (アルカリ) (Alkalines)




13
苛性ソーダ 30% Sodium Hydroxide(30%)
85
70
A
6375UP A
14
水酸化アンモニウム Ammonia Hydroxide
100
70
C
1050LF A
15
アンモニア溶液 Aqua Ammonia(28%)
50
168
6375UP A
  (ケトン、エステル、エーテル) (Ketones,Esters,Ethers)





16
酢酸ブチル Butyl Acetate
22
800
A
17
酢酸エチル Ethyl Acetate
70
70
A
6375UP A
D
18
t-ブチルメチルエーテル Methyl Tertiary Butyl Ether
40
70
A
6375UP A
D
19
テトラヒドロフラン(THF) Tetrahydrofuran
56
70
A
6375UP A
C
20
アセトン Aceton
50
168
6375UP A
D
21
メチルエチルケトン(MEK) Methyl Ethyl Ketone
70
70
A
6375UP A
22
メチルイソブチルケトン(MIBK) Methyl Isobutyl Ketone
22
800
A
23
ブチルセロソルブ Butyl Cellosolve
22
800
A
24
DOP Dioctyl Phthalate
50
70
A
25
ブチルアルデヒド Butyraldehyde
50
168
6375UP A
C
26
ブチルアルデヒド Butyraldehyde
60
70
B
6375UP A

(ニトリル) (Nitrdes)




27
アニリン Aniline
100
70
A
6375UP A
27
ジエタノールアミン Diethanolamine
100
70
A
6375UP A
29
エチレンジアミン Ethylenediamine
50
70
A
30
エチレンジアミン Ethylenediamine
90
70
C
1050LF B
31
エチレンジアミン Ethylenediamine
100
70
D
1050LF B
D
32
ヘキサメチレンジアミン Hexamethylene Diamine
90
70
C
1050LF B
33
モノエタノールアミン Monoethanol Amine
150
70
1050LF B
34
モノエタノールアミン Monoethanol Amine
100
70
B
1050LF A
35
N-メチル-2-ピロリドン N-Methyl-2-Pyrrolidone
90
70
B
3018 A
36
トリエタノールアミン Triethanol Amine
22
800
A
37
ジメチルホルムアマイド Dimethyl Formamide
100
70
A
3018 A
  (炭化水素) (Hydrocarbons and hydrogenated hydrocarbons)




38
ベンゾイルクロライド Benzoyl Chloride
90
70
A
1050LF B
39
ブタジェン Butadiene
100
336
D
1050LF C
40
フレオン113 Freon113
50
168
6375UP D
41
メチレンクロライド Methylene Chloride
50
70
A
6375UP B
42
メチレンクロライド Methylene Chloride
40
70
A
6375UP A
43
メチレンクロライド Methylene Chloride
50
168
6375UP A
C
44
O-ジクロロベンゼン Ortho Dichloro Benzene
50
168
6375UP A
B
45
O-ジクロロベンゼン Ortho Dichloro Benzene
100
70
A
6375UP A
46
トルエン Toluene
22
800
A
47
トルエン Toluene
50
168
6375UP A
C
48
塩化トルエンスルホニル Toluene Sulfonyl Chloride
90
70
C
1050LF A
49
トリクロロートリフルオロエタン Trichloro-Trifluoroethane
50
70
C
50
キシレン Xylene
22
800
A
  (アルコール) (Alcohols)




51
エチレングリコール Ethyene Glycol
150
70
A
6375UP A
52
イソブチルアルコール Isobutyl Alcohol
22
800
A
53
メチルアルコール Methyl Alcohol
50
168

6375UP A
C
54
フェノール Phenol
50
168
6375UP A
55
フェノール Phenol
90
70
A
6375UP A
56
フェノール Phenol
100
70
A
57
プロピレングリコール Propylene Glycol
40
720
6375UP A

(その他)
(Others)





58
ダウサムG Dowtherm G
232
168
A
6375UP A
59
エチレンオキサイド Ethylene Oxide
50
70
D
1050LF A
60
ガソリン Gasoline
40
672
A
6375UP A
B
61
モービル254 Mobil 254 Lube Oil
200
70
A
B
62
モービル254 Mobil 254 Lube Oil
230
336
A
C
63
モービルジェットU Mobil Jet ULube Oil
230
336
A
C
64
プロピレンオキサイド Propylene Oxide
50
70
C
6375UP B
65
ASTM標準オイルNo.3 Reference Oil3,ASTM
100
166
A
66
シードロ500-B4 Syydlo 500-B4
125
70
B
1050LF A
67
ストーファー7700オイル Stouffer 7700 Oil
175
70
A
68
水蒸気 Steam
200
168
6375UP B
69
サーミノール55 Therminol 55
232
70
A
6375UP B
70
サーミノール65 Therminol 65
232
70
A
6375UP B
71
タービンオイル Turbine Oil MIL-L-7808
177
70
A
B
72
タービンオイル Turbine Oil MIL-L-7808
260
70
A
C
73
バルクレーン1 Valclene 1
40
720
6375UP B
74
Water
225
70
B
6375UP A
75
エピクロルヒドリン Epichlorohydrin
100
70
D
6375UP B
