中低圧用カムアーム　カップリングシリーズ 391
MAX-LOK®の特長
●A-A-59326(MIL-C-27487)を基準に製作しております。
●特同径サイズなら、どのタイプ・どの材質とも結合出来ます。
●どんな流体にも使用できるよう、本体材質をステンレス・アルミ
　ニウム・ブロンズ・ポリプロピレンを用意しております。
●全製品耐圧検査を行っております。
MAX-A　雌ネジアダプター MAX-Ｄ　雌ネジカプラー MAX-F　雄ネジアダプター MAX-B　雄ネジカプラー
MAX-E　ホースシャンクアダプター MAX-C　ホースシャンクカプラー MAX-DP　ダストプラグ MAX-DC　ダストキャップ

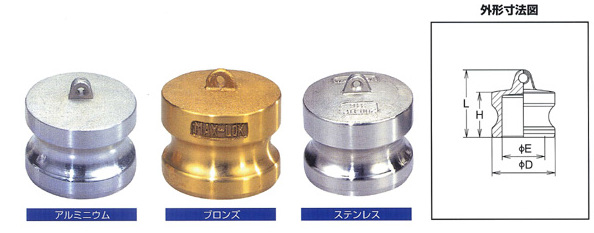

■MAX-DP　ダストプラグ


 (単位：mm)
MAX-LOK型番 75-DP 100-DP 125-DP 150-DP 200-DP 250-DP 300-DP 400-DP 500-DP 600-DP
呼び径 ミリ 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
インチ 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
φD 32 36.7 45.5 53.4 63 75.8 91.5 119.5 145.6 175.9
φE 21 23.5 28.5 36 45.5 56 73 98 123.5 150
H 27 34 40 41 49 50 51 53 55 55
L 40 46 53 55 62 65 70 75 82 82
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

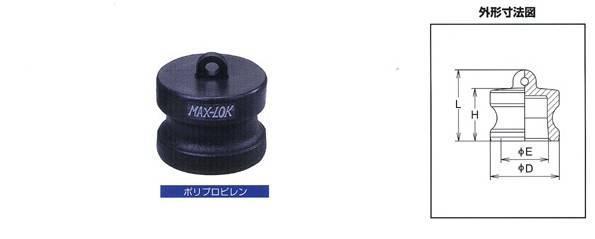

 (単位：mm)
MAX-LOK型番 75-DP 100-DP 125-DP 150-DP 200-DP 300-DP 400-DP
呼び径 ミリ 20A 25A 32A 40A 50A 80A 100A
インチ 3/4" 1" 1-1/4" 1-1/2" 2" 3" 4"
φD 32 36.7 45.5 53.4 63 91.5 119.5
φE 21 23 28 35 47 76 99
H 25 31 39 40 48 45 41
L 35 42 55 55 61 63 59
※金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

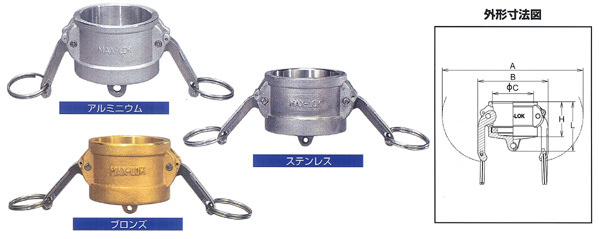

■MAX-DC　ダストキャップ


 (単位：mm)
MAX-LOK型番 75-DC 100-DC 125-DC 150-DC 200-DC 250-DC 300-DC 400-DC 500-DC 600-DC
呼び径 ミリ 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
インチ 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
A 116 126 179 186 196 208 251 280 306 407
B 54 61 84 91 101 113 138 166 193 245
φC 32.4 37.2 46 54 63.8 76.5 92.2 120.2 146.2 176.5
H 35 39 45 45 53 55 57 61 62 65
L 47 53 60 62 70 72 80 84 87 90
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

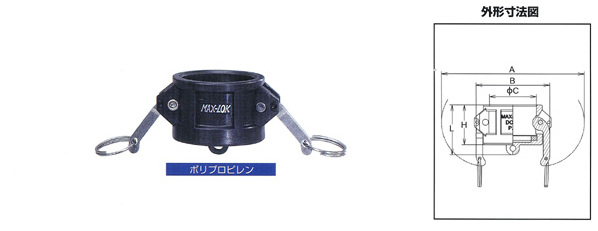

 (単位：mm)
MAX-LOK型番 75-DC 100-DC 125-DC 150-DC 200-DC 300-DC 400-DC
呼び径 ミリ 20A 25A 32A 40A 50A 80A 100A
インチ 3/4" 1" 1-1/4" 1-1/2" 2" 3" 4"
A 114 125 177 185 195 249 279
B 66 62 82 90 100 135 166
φC 33 37.4 47 55 64 94 120
H 32 42 44 50 55 60 58
L 45 54 61 64 69 78 76
※金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。
※４"(100A)製品はカムアームが４本になります。
