中低圧用カムアーム　カップリングシリーズ
 391
MAX-LOK®の特長
●A-A-59326(MIL-C-27487)を基準に製作しております。
●特同径サイズなら、どのタイプ・どの材質とも結合出来ます。
●どんな流体にも使用できるよう、本体材質をステンレス・アルミニウム・ブロンズ・ポリプロピレンを用意しております。
●全製品耐圧検査を行っております。　
導入例・場所 構造 構造の選定(型式・材質) 選定(型式・材質)の材質別製作品目 簡単操作方法 製品ラインアップ
MAX-LOK®の導入例・場所
化学
原料受入及び製品出荷配管・製造ライン.・洗浄配管・給排水
石油
潤滑油ブレンドライン・タンクローリー・スチーム配管・タンク清掃は移管
瓦斯
LPG，LNGのバイパス配管
船舶
給油・給排水
機械
ポンプの出入口配管・テスト設備
製鉄
圧延機油配管・高炉，転炉の冷却水配管・スチーム配管・給排水
漁業
魚介類の荷揚げ・海苔の養殖・給油・給排水
電気
冷却水ライン・水圧テスト設備・空調設備
建設
作業現場の給排水・生コン移送
塗料
製品ブレンド及び切替ライン・原料受入配管・配管洗浄
航空
給油・給排水・エアー配管
土木
給排水・土砂の移動・コンクリート移送・汚泥移送
食品
原料受入配管・製造ライン・製品出荷・配管・配管洗浄・スチームライン
農業
水の散布・農薬散布・灌漑設備・肥料の移送・穀物移送
公共
施設
飲料水貯蔵設備・飲料水移動機器
薬品
原料受入配管・製造ライン・製品出荷・配管・配管洗浄・スチームライン
自動車
工場内給排水・水圧テスト設備・空調ライン
その他
流体・気体・粉体・スラリー等，どんな流体の移送・充填場所にも使用できます。
車両
石油タンクローリー・食品タンク輸送車・衛生車・粉体輸送車・ペレット輸送車

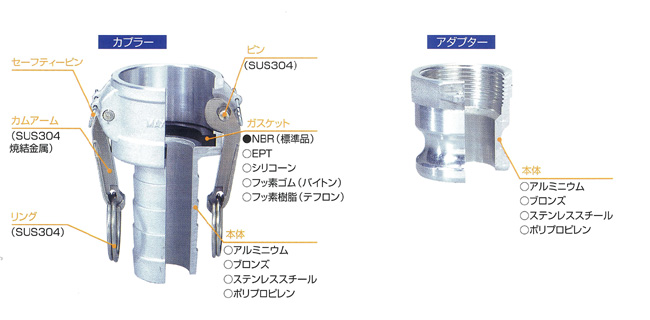

MAX-LOK®の構造
ご使用になる流体・圧力・温度・使用場所等の条件により本体材質とガスケット材質を決定願います。
MAX-LOK®の構造の選定(型式・材質)
選定例　MAX-型式-材質-サイズ→MAX-C-SS-２”
型　式
(タイプ)		 A 雌ネジアダプター
B 雄ネジカプラー
Ｃ ホースシャンクカプラー
Ｄ 雌ネジカプラー
Ｅ ホースシャンクアダプター
Ｆ 雄ネジアダプター
ＤＰ ダストプラグ
ＤＣ ダストキャップ
ＥＨ ホースタケノコアダプター
ＣＨ ホースタケノコカプラー
ＦＡ フランジアダプター
ＦＣ フランジカプラー
ＳＡ サニタリーアダプター
ＳＣ サニタリーカプラー
呼び径 MAX-LOK ミリ インチ
050 15A 1/2"
075 20A 3/4"
100 25A 1"
125 32A 1-1/4"
150 40A 1-1/2"
200 50A 2"
250 65A 2-1/2"
300 80A 3"
400 100A 4"
500 125A 5"
600 150A 6"
800 200A 8"
材　質 AＬ アルミニウム(AC4D-T6重力鋳造)
BC ブロンズ(BC６)
SS ステンレス鋳物(SCS14Aロストワックス)
PP ポリプロピレン(グラスファイバー入り)
MAX-LOK®の選定(型式・材質)の材質別製作品目

呼び径 MAX-LOK 75×50 075 100 125 150 200 250 300 400 500 600
ミリ 20×15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
インチ 3/4"×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
アルミニウム ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
ブロンズ ○ ○ ○ ○ ○ ○ ○ ○ ○ △ △
ステンレススチール ○ ○ ○ ○ ○ ○ ○ ○ ○ △ △
ポリプロピレン ○ ○ ○ ○ ○ ○ - ○ ○ - -

○印：標準在庫品
△印：工場在庫品　（8インチから12インチ製品も製作しております。）
-印：未製造品
MAX-LOK®簡単操作方法

ホース・パイプの脱着に
操作は簡単、高い信頼性、安全性、抜群の耐久性でコストの削減。
液体・気体・粉体・スラリー等、どんな流体搬送にも工具不要のワンタッチカムアームカップリング
操作1
アダプターをカプラーの中に入れる。
↓
操作2
●アダプターをカプラーのガスケット面まで入れる。
●2本のカムアームを両手で均等に押し下げる。
注意※片締め状態ではセットが困難な場合があります。
↓
これで終了
シール面がカプラー内部のガスケットをカムアームの梃子の力で圧着し、シールします。
２インチで1.8MPaの内圧までOKです。
※1.8MPaは約18kg/cm2
↓
安全
※MAX-LOK®　SEALOKは使用中の振動などによるカムアームの外れ防止を全製品に装備
簡単操作
※MAX-LOKは工場で100%のテストを行って出荷しておりますが、製品についてお気づきの点等が御座いましたらご一報願います。
製品ラインアップ
商品名をクリックすると、詳細ページにジャンプします。
MAX-A　雌ネジアダプター MAX-Ｄ　雌ネジカプラー MAX-F　雄ネジアダプター MAX-B　雄ネジカプラー
MAX-E　ホースシャンクアダプター MAX-C　ホースシャンクカプラー MAX-DP　ダストプラグ MAX-DC　ダストキャップ
