中低圧用カムアーム　カップリングシリーズ 391
MAX-LOK®の特長
●A-A-59326(MIL-C-27487)を基準に製作しております。
●特同径サイズなら、どのタイプ・どの材質とも結合出来ます。
●どんな流体にも使用できるよう、本体材質をステンレス・アルミ
　ニウム・ブロンズ・ポリプロピレンを用意しております。
●全製品耐圧検査を行っております。　

■仕様変更のお知らせ（2015.02.17）
　ＭＡＸ-Ｅ-ＡＬ（アルミニウム）ホースシャンクアダプター
　ＭＡＸ-Ｃ-ＡＬ（アルミニウム）ホースシャンクカプラー
　上記製品に関しては、仕様変更がございます。
　詳しくはこちらをご参照願います。
MAX-A　雌ネジアダプター MAX-Ｄ　雌ネジカプラー MAX-F　雄ネジアダプター MAX-B　雄ネジカプラー
MAX-E　ホースシャンクアダプター MAX-C　ホースシャンクカプラー MAX-DP　ダストプラグ MAX-DC　ダストキャップ

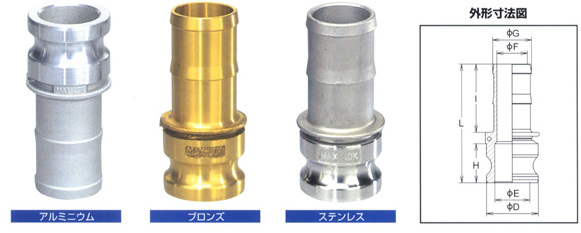

■MAX-E　ホースシャンクアダプター


 (単位：mm)
MAX-LOK型番 75×50-E 75-E 100-E 125-E 150-E 200-E 250-E 300-E 400-E 500-E 600-E
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
φD 32 32 36.7 45.5 53.4 63 75.8 91.5 119.5 145.6 175.9
φE 21 21 24 28 36 46 56 73 98 124 150
φF 8 14 20 26 32 43 56 67 91 117 142
φG 15 21 27 34 40 53 66 78 103 129 156
H 27 28 34 40 40 47 49 50 52 56 56
I 37 54 62 61 74 85 94 107 113 123 175
L 71 92 105 110 123 142 153 170 178 192 244
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

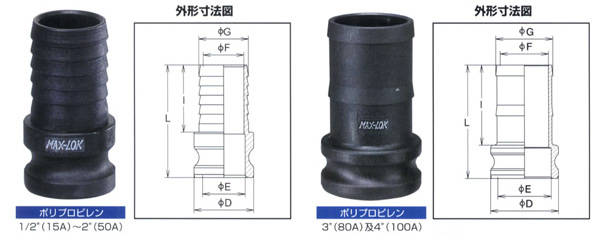

 (単位：mm)
MAX-LOK型番 75×50-E 75-E 100-E 125-E 150-E 200-E 300-E 400-E
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 80A 100A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 3" 4"
φD 32 32 36.7 45.5 53.4 63 91.5 119.5
φE 21 21 23 28 36 44 72 89
φF 9 14 19 24 30 43 65 89
φG 15 20 26.5 32.8 39.6 52.4 77 103
I 40 51 57 61 61 71 108 108
L 63 74 87 103 102 119 153 154
※金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。

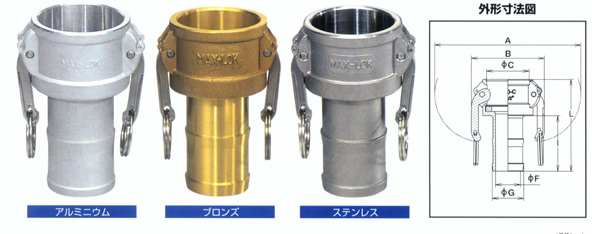

■MAX-C　ホースシャンクカプラー

 (単位：mm)
MAX-LOK型番 75×50-C 75-C 100-C 125-C 150-C 200-C 250-C 300-C 400-C 500-C 600-C
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6"
A 116 116 126 179 186 196 208 251 280 306 407
B 54 54 61 84 91 101 113 138 166 193 245
φC 32.4 32.4 37.2 46 54 63.8 76.5 92.2 120.2 146.2 176.5
φF 8 14 20 26 32 43 56 67 92 117 142
φG 15 21 27 34 40 53 66 78 104 129 156
I 37 55 61 61 74 84 94 108 114 123 175
L 71 89 100 106 120 138 149 166 174 185 240
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。




 (単位：mm)
MAX-LOK型番 75×50-C 75-C 100-C 125-C 150-C 200-C 300-C 400-C
呼び径 ミリ 20×15A 20A 25A 32A 40A 50A 80A 100A
インチ 3/4×1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 3" 4"
A 114 114 125 177 185 195 249 279
B 66 66 62 82 90 100 135 166
φC 33 33 37.4 47 55 64 94 120
φF 8 14 20 25 30 41 65 89
φG 14 20 26.4 32.6 39.4 51 77 104
I 40 52 57 61 61 72 104 108
L 72 84 99 109 110 126 161 166
※材質・金型変更・製作ロットにより、多少上記寸法と違いが出ることがあります。
※４"(100A)製品はカムアームが４本になります。
