製品詳細
型式 : Ｆ-ＦＳＣ-3.2 ～Ｆ-ＦＳＣ-6.0

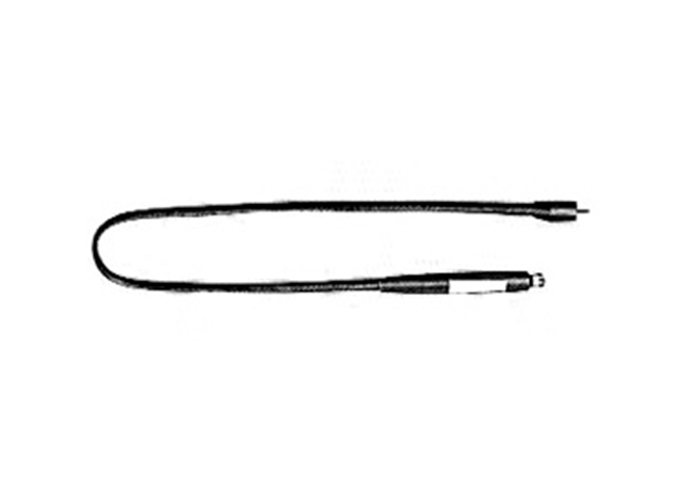

柔軟型フレキシブルシャフト
F929
可撓性に富み彎曲が容易。
- 業界・用途
-
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
可撓性に富み彎曲が容易。
- タイプ
- トルク伝達タイプ
- 材質
- 通常は：特殊硬鋼線、他にピアノ線、SUS線
- RoHS2
※お問い合わせ方法商品の型式と長さ、回転方向（右回転、左回転、両回転、）、材質（通常は特殊硬鋼線、他にピアノ線、SUS線が対応可能です）をご指示下さい。
例： Ｆ-ＦＳＣ-3.2 右回転 長さ：500㎜ 材質：特殊硬鋼線
*また、下記の項目をお知らせ頂ければ選定のお手伝いをさせて頂きます。
①駆動モーター出力（KWまたはHP)
②①が不明の場合は軸トルク(kgf・cm）
③フレキシブルシャフト回転数
④フレキシブルシャフト曲げ半径
⑤駆動側、作業側軸端形状
⑥使用環境
規格表
| 型式 | 呼称 | 外径 | 公差 | 最小曲げ半径 | 破断トルク | 重量 | |
|---|---|---|---|---|---|---|---|
| N・cm | kgf・cm | ||||||
| mm | mm | mm | g/m | ||||
| Ｆ-ＦＳＣ-3.2 | 3.2 | φ3.15 | ±0.1 | 20 | 20 | 2 | 45 |
| Ｆ-ＦＳＣ-3.8 | 3.8 | φ3.75 | ±0.1 | 30 | 100 | 10 | 65 |
| Ｆ-ＦＳＣ-6.0 | 6 | φ5.9 | ±0.1 | 50 | 490 | 50 | 160 |
※上記破断トルクは実測値です。実使用では1/5～1/10としてください。
逆回転での破断トルクは、正回転時の50％～60％です。
比較表
| 型式 | Ｆ-ＦＳＣ-3.2 ～Ｆ-ＦＳＣ-6.0 | FSC-4～FSC-30 | Ｈ-ＦＳＣ-6～Ｈ-ＦＳＣ-10 | FSPC-10～FSPC-25 | YFSC-6～YFSC-10 | LBC-14-0.9X1.0～WLB-29 |
|---|---|---|---|---|---|---|
| 製品名称 | 柔軟型フレキシブルシャフト | 標準型フレキシブルシャフト | ハイトルク型フレキシブルシャフト | 強力型フレキシブルシャフト | 焼き入れ型フレキシブルシャフト | フレキシブルシャフト保護管 |
| 製品 | |  | |  |  |  |
| 材質 | 通常は：特殊硬鋼線、他にピアノ線、SUS線 | 通常は：特殊硬鋼線、他にピアノ線、SUS線 | 通常は：特殊硬鋼線、他にピアノ線、SUS線 | 通常は：特殊硬鋼線、他にピアノ線、SUS線 | 通常は：特殊硬鋼線、他にピアノ線、SUS線 | |
| RoHS2 | ||||||
| 特長 | 可撓性に富み彎曲が容易。 | フレキシブルシャフトは特殊硬鋼線を右巻、左巻交互に数層巻いた構成で、強度と耐久性で好評をいただいています。 | 標準型フレキシブルシャフトと同等の最小曲げ半径で使用でき、 よりハイトルクに耐えるので軽量化が期待できます。 | ほぼ直線状態で使用され超高トルクに耐え、衝撃にも強い。耐久性が求められる場面や、重研磨の際に活躍します。 | ほぼ直線状態で使用され超高トルクに耐え、衝撃にも強い。耐久性が求められる場面や、重研磨の際に活躍します。 | フレキシブルシャフトを長尺（約300mm以上）で使用しますと、ねじれ、うねりが発生し、伝達トルクが低下し、破断トルクも低下します。それを防ぐ為に、この保護管が重要な役割を果たします。 |
| 業界・用途 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 |
| サイズ | 内径8.5ｍｍ～ | |||||
