製品詳細

型式 : H-FSC-6~H-FSC-10

ハイトルク型フレキシブルシャフト

F918

標準型フレキシブルシャフト
標準型フレキシブルシャフト
標準型フレキシブルシャフト
標準型フレキシブルシャフト

標準型フレキシブルシャフトと同等の最小曲げ半径で使用でき、 よりハイトルクに耐えるので軽量化が期待できます。

業界・用途
  • 工具(ドリル・バーナー)・攪拌機・配管洗浄機

・草刈機(刈払機) ・技打機 ・フレキシブルグラインダー

タイプ
トルク伝達タイプ
材質
通常は:特殊硬鋼線、他にピアノ線、SUS線
RoHS2

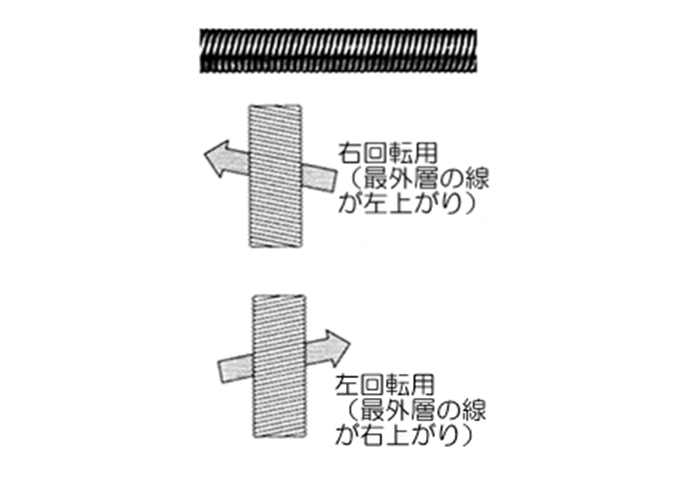

※お問い合わせ方法商品の型式と長さ、回転方向(右回転、左回転、両回転、)、材質(通常は特殊硬鋼線、他にピアノ線、SUS線が対応可能です)をご指示下さい。

例:FCS-4 右回転 長さ:500㎜ 材質:特殊硬鋼線

*また、下記の項目をお知らせ頂ければ選定のお手伝いをさせて頂きます。

①駆動モーター出力(KWまたはHP)

②①が不明の場合は軸トルク(kgf・cm)

③フレキシブルシャフト回転数

④フレキシブルシャフト曲げ半径

⑤駆動側、作業側軸端形状

⑥使用環境

規格表
型式 呼称 外径 公差 最小曲げ 半径 破断トルク 重量
N・cm kgf・cm
mm mm mm g/m
H-FSC-6 6 φ6 ±0.1 70 1500 150 160
H-FSC-8 8 φ8 ±0.1 90 4500 450 285
H-FSC-10 10 φ10 ±0.1 100 7500 750 445

●上記破断トルクは実測値です。実仕様では1/5~1/10としてください。
●逆回転での破断トルクは正回転時の50%~60%です。
●高回転(1800rpm以上)でご使用の場合の最小曲げ半径は約2.5倍以上としてください。
標準長さは12mです。
