製品詳細

型式 : FSPC-10~FSPC-25

強力型フレキシブルシャフト

F921

強力型フレキシブルシャフト
強力型フレキシブルシャフト

ほぼ直線状態で使用され超高トルクに耐え、衝撃にも強い。耐久性が求められる場面や、重研磨の際に活躍します。

業界・用途
  • 工具(ドリル・バーナー)・攪拌機・配管洗浄機

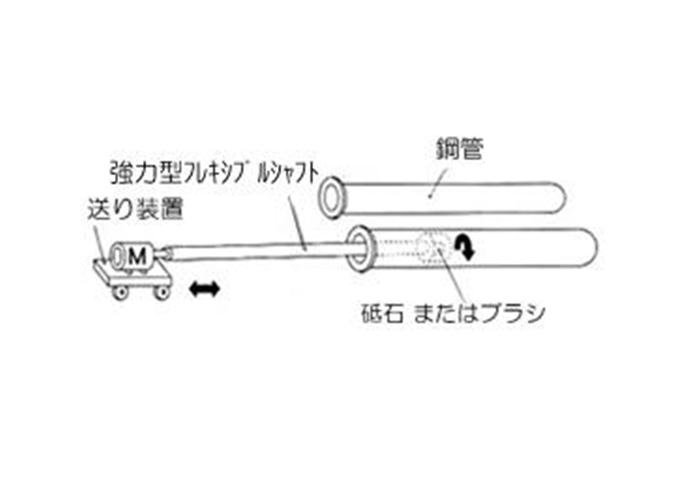

●鋼管、鋳鉄管の内面研磨●高圧ポンプの駆動用

タイプ
トルク伝達タイプ
材質
通常は:特殊硬鋼線、他にピアノ線、SUS線
RoHS2

※お問い合わせ方法商品の型式と長さ、回転方向(右回転、左回転、両回転、)、材質(通常は特殊硬鋼線、他にピアノ線、SUS線が対応可能です)をご指示下さい。

例: FSPC-10 右回転 長さ:500㎜ 材質:特殊硬鋼線

*また、下記の項目をお知らせ頂ければ選定のお手伝いをさせて頂きます。

①駆動モーター出力(KWまたはHP)

②①が不明の場合は軸トルク(kgf・cm)

③フレキシブルシャフト回転数

④フレキシブルシャフト曲げ半径

⑤駆動側、作業側軸端形状

⑥使用環境

規格表
型式 呼称 外径 公差 最小曲げ半径 破断トルク 重量
mm mm mm N・m kgf・m g/m
FSPC-10 10 9.9 ±0.15 750 180 18 445
FSPC-13 13 12.9 900 390 40 750
FSPC-15 15 14.75 ±0.2 1000 590 60 1000
FSPC-18 18 17.75 1200 690 70 1400
FSPC-20 20 19.8 1300 1200 120 1800
FSPC-25 25 24.75 1500 2000 200 2800

●上記破断トルクは実測値です。実仕様では1/5~1/10としてください。
●逆回転での破断トルクは正回転時の50%~60%です。
●高回転(1800rpm以上)でご使用の場合の最小曲げ半径は約2.5倍以上としてください。
標準長さは12mです。
