積層チューブ専用樹脂コネクター
423

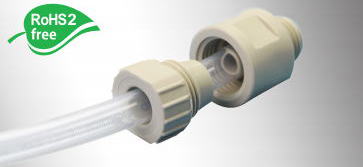

積層チューブ専用樹脂コネクター  樹脂コネクター PP 樹脂コネクター PFA
<特 長・機 能>
各種専用積層チューブとセット使用可能:
 ・内面シール構造のため、柔軟性に富んだ専用積層チューブ
  セット使用が可能です。
 ・流体漏れ、継手抜けがなく安心・安全です
耐薬品性:
 ・材質は PP と PFA の 2 種類をラインナップ。酸・アルカリ等
  の腐食性のある流体にも安心してご使用いただけます。
コンパクト設計:
 ・ナットを内ネジの本体に挿入する構造でコンパクトな設計です。
簡単設計:
 ・接続冶具が不要なので、容易に設置・配管できます。
【 構造図 】
<用 途>
●高純度薬品の輸送配管
●理化学、実験機器、分析機器などの配管部品
●金属NGな環境、流体の搬送継手として

積層チューブは、内面シール(チューブ内層部分でシールする構造)をしないと、チューブ端部(カット面)
が流体に触れ、腐食劣化の原因となります。
各種専用積層チューブシリーズに対応した内面シールの樹脂コネクターなら、安心して腐食性の高い流体を流すことができます。


積層チューブ専用 樹脂コネクター
型式 適用
チューブ
サイズ
内径x外径
(mm)
スーパー柔軟フッ素チューブシリーズ 柔軟フッ素
チューブ
KYチューブ ネジ 継手
材質
重量
/個
g
E-SJ E-SJ-CBU E-SJ-BK E-PD E-KYT
使用圧力(MPa) 使用圧力
(MPa)
使用圧力
(MPa)
at20℃ at80℃ at20℃ at80℃ at20℃ at80℃ at20℃ at80℃ at20℃ at70℃
コネクター
4×6-R1/4-PFA
4×6 0〜0.6 0〜0.2 0〜0.6 0〜0.2 0〜0.6 0〜0.2 0〜0.6 0〜0.2 0〜0.2 0〜0.05 R1/4 PFA 7.85
コネクター
6×8-R1/4-PFA
6×8 0〜0.4 0〜0.4 0〜0.4 0〜0.4 0〜0.15 14.60
コネクター
4×6-R1/4-PP
4×6 0〜0.6 0〜0.6 0〜0.6 0〜0.6 0〜0.2 PP 3.12
コネクター
6×8-R1/4-PP
6×8 0〜0.4 0〜0.4 0〜0.4 0〜0.4 0〜0.15 6.08

適用積層チューブ 一覧
適用チューブ:E-SJ、E-SJ-CBU、E-SJ-BK、E-PD、E-KYT(4x6、6x8)


適用チューブ
スーパー柔軟フッ素チューブ
E-SJ E-SJ-CBU E-SJ-BK
内層:ETFE系フッ素樹脂
透明 クリアブルー ブラック(UVカット)
内層:ETFE系フッ素樹脂

適用チューブ
柔軟フッ素チューブ KYチューブ
E-PD E-KYT
内層:PVDF系フッ素樹脂  内層:オレフィン系樹脂
ガスバリヤー性 柔軟性
