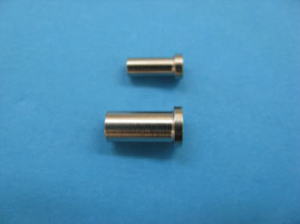

インサートチューブ端末処理用インサート 007/001
特徴：
●チューブの内側へ取付、チューブの切り口でファイバーやケーブルを傷つけるのを防ぎます。
●KINインサートはネジヘッドコネクター、円柱ヘッドコネクター、エンドキャップ、パネルコネクター等との併用が可能です。
接着タイプ（チューブとインサートはボンドで固定します）


図-1
材質：Ｃ3604+無電解Ni　

図-2
材質：KIN-1.8SUS及びKIN-6SUSは
ＳＵＳ304製

梱包数：各サイズ50個[単位mm]
型式 A B C D 図面  適用チューブ 在庫
KIN-1.2BS 6.0 1.1-0.05 1.9 0.9 図1  KS-1.2N ○
KIN-1.5BS 6.0 1.4-0.05 2.1 1.1 図1  KS-1.5N ○
KIN-1.8BS 6.0 1.7-0.05 2.4 1.4 図1  KS-1.8N
KIN-1.8SUS  6.0±0.2 1.6±0.1  2.0±0.1  1.2±0.1 図2  KS-1.8N ○
KIN-2.2BS 7.0 2.1 2.8 1.8 図1  KS-2.2N ○
KIN-2.6BS 7.0 2.5 3.3 2.1 図1  KS-2.6N ○
KIN-3BS 7.0 2.9 3.9 2.5 図1  KS-3.0N ○
KIN-3.2BS  9.0  3.1  4.1  2.7 図1  KS-3.2N ○
KIN-3.5BS  7.0  3.4  4.4  3.0 図1  KS-3.5N ○
KIN-4BS 9.0 3.9 5.0 3.5 図1  KS-4N ○
KIN-5BS 9.0 4.9 6.2±0.1 4.5 図1  KS-5N ○
KIN-6BS 9.0 5.9 7.2±0.1 5.5 図1  KS-6N ○
KIN-6SUS 10.0±0.6  6.0±0.2  8.2±1  5.4±0.2 図2  KS-6N ○※1
KIN-7BS 9.0 6.9 8.2±0.1 6.5 図1  KS-7N ○
KIN-8BS 9.0 7.9 9.4±0.1 7.5 図1  KS-8N ○
KIN-9BS 12.0 9.4 11.0±0.1 9.0 図1  KS-9N ○
その他の適応チューブに関しましてはお問い合わせください。
※1.　在庫なくなり次第販売中止です。
ネジ込みタイプ（チューブにインサートをネジ込んで固定します。）

図（形状Ｂ）
梱包数：各サイズ20個
型式 ΦD 適用チューブ
MAS-10IN 17.8 KS-10N KSP-10N
MAS-12IN 20.3 KS-13N KSP-13N
MAS-16IN 23.6 KS-15N KSP-15N
MAS-22IN 29.0 KS-22N KSP-22N
MAS-28IN 35.7 KS-28N KSP-28
MAS-36IN 44.8 KS-36N KSP-36N
材質：形状Ｂ/SPC+メッキ又はプラスチック
