センサー保護チューブコネクター
コネクター目次へ　チューブへ
特徴：
●各センサメーカーの近接スイッチ・光電スイッチ・耐熱温度センサー等各種センサに後からファイバプロテクタを接続するためのコネクタ。
センサヘッドに接続するヘッドコネクタ、シャーシやパネルに固定させるパネルコネクタ、チューブ端末処理用エンドキャップ・インサート、アンプ固定用アンプコネクター等多品種を用意してあります。チューブとの接続はネジ込みビス止め式・ビス止め式・接着固定式の３種類あり、それぞれ特徴があります。
又、ご希望により特殊コネクタも設計・製作致します。
材質 真鍮＋ニッケルメッキ
注意事項 ファイバプロテクトコネクタはケーシングチューブ・インターロックチューブ・ケーシング＋ＰＶＣチューブに使用出来ます。他のチューブへのコネクタはお問い合わせ下さい。
コネクタ種類一覧
ネジヘッドコネクタ 円柱ヘッドコネクタ エンドキャップ パネルコネクタ アンプコネクタ インサート
センサー保護チューブ・ヘッドコネクタ・エンドコネクタ
ネジ止めタイプ
接着タイプ		 ネジ止めタイプ ネジ止めタイプ
接着タイプ		 ネジ止め・ねじ込み
袋ナットタイプ		 接着タイプ 接着タイプ
ねじ込みタイプ
回転式
パネルコネクター

回転式タイプ
ネジヘッドコネクタ 088
ネジ止めタイプ
●チューブにコネクタをねじ込んで、又は差し込んでビスで固定します。
●振動が強い環境下で使用する場合、ゆるみ防止の為、接着剤を併用してください。
材質：●本体/真鍮＋ニッケルメッキ
　　　●固定ビス/KS3NS-M3〜KS5NS-8T 検先型または平型固定ビス
　　　　　　材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ

　　　●固定ビス/KS6NS-M12〜KS8NS-M30 六角ホーロー型固定ビス
　　　　　材質：ｸﾛﾑﾓﾘﾌﾞﾃﾞﾝ鋼+黒色酸化被膜

*SUS製の固定ビスもあります。お問い合わせください。
検先型または平型固定ビス使用画像
(KS3NS-M3〜KS5NS-8T)
ネジヘッドコネクター
六角ホーロー型固定ビス使用画像
(KS6NS-M12〜KS8NS-M30)

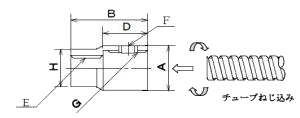

図-1

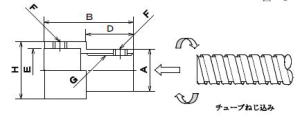

図-2

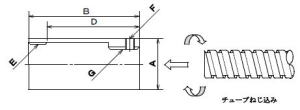

図-3

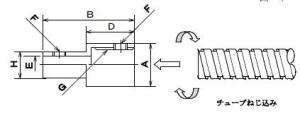

図-4
梱包数：各サイズ30個[単位：mm]
ネジヘッドコネクタ センサネジ
型式 ΦA B ΦC D E(ネジXピッチ) F(M2 X 0.4)
ビス付き		 φH G適用チューブ 形状
チューブ／ネジ
KS3NS-M3 7 12 - 7 M3x0.5 M2 6 KS-3N･KS3.2N 図-1
KS3NS-M4 7 12 - 7 M4x0.7 M2 6 KS-3N･KS3.2N 図-1
KS3NS-M8 7 12 - 6 M8x1 M2 10 KS-3N･KS3.2N 図-3
KS4NS-M3 8 12 - 8 M3x0.5 M2 - KS-4N 図-2
KS4NS-M4 8 12 - 8 M4x0.7 M2 - KS-4N 図-2
KS4NS-M5 8 12 - 8 M5x0.5 M2 - KS-4N 図-2
KS4NS-M8 8 20 - 9 M8x1 M2 10 KS-4N 図-3
KS4NS-M10 8 20 - 10 M10x1 M2 12 KS-4N 図-3
KS4NS-M14 8 20 - 10 M14x1 M2 16 KS-4N 図-3
KS4NS-M16 8 20 - 10 M16x1 M2 18 KS-4N 図-3
KS5NS-M4 9 12 - 8 M4x0.7 M2 - KS-5N 図-2
KS5NS-M6 9 12 - 8 M6x0.75 M2 - KS-5N 図-2
KS5NS-M8 10 15 - 10 M8x1 M2 - KS-5N 図-4
KS5NS-M10 10 20 - 10 M10x1 M2 12 KS-5N 図-3
KS5NS-M8T 10 30 - 25 M8x1 M2 - KS-5N 図-4
KS6NS-M12 10 20 - 10 M12x1 M2 14 KS-6N 図-3
KS7NS-M6 11 15 - 10 M6x0.75 M2 - KS-7N 図-2
KS7NS-M12 14 31 - 26 M12x1 M2 - KS-7N 図-4

のRoHS対応についてはお問い合わせください。

ネジヘッドコネクタ　（センサーシグナル確認窓つき）
●チューブにコネクタをねじ込んで、又は差し込んでビスで固定します。
●振動が強い環境下で使用する場合、ゆるみ防止の為、接着剤を併用してください。
材質：●真鍮＋ニッケルメッキ
●固定ビス/ 六角ホーロー型固定ビス　材質：　ｸﾛﾑﾓﾘﾌﾞﾃﾞﾝ鋼+黒色酸化被膜
*SUS製の固定ビスもあります。お問い合わせください。

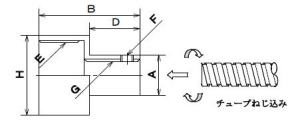

図-5
梱包数：各サイズ30個[単位：mm]
ネジヘッドコネクタ センサネジ
型式 ΦA B ΦC D E(ネジXピッチ) F(M2 X 0.4)
ビス付き		 φH G適用チューブ 形状
チューブ／ネジ
KS8NS-M18 13 42 10.5 10 M18x1 六角M2ｘ2.5L 21 KS-8N 図-5
KS8NS-M30 13 43 10.5 10 M30x1.5 六角M2ｘ2.5L 34 KS-8N 図-5

のRoHS対応についてはお問い合わせください。
接着止タイプ（チューブとコネクタをボンドで固定します。インターロックタイプにも適用。）

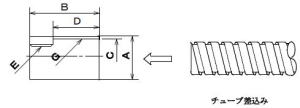

図-6
梱包数：各サイズ30個[単位：mm]
ネジヘッドコネクタ センサネジ
型式 ΦA B ΦC D E(ネジXピッチ） G適用チューブ 形状
チューブ−センサネジ
KS3NB-M3 6 12 5.0 8 M3x0.5 KS-3N・KS-3.2N 図-6
KS3NB-M4 6 12 5.0 8 M4x0.7 KS-3N・KS-3.2N 図-6
KS4NB-M3 7 12 5.9 8 M3x0.5 KS-4N・IS-4N 図-6
KS4NB-M4 7 12 5.9 8 M4x0.7 KS-4N・IS-4N 図-6
KS5NB-M4 8.5 12 7.3 8 M4x0.7 KS-5N・IS-5N 図-6
KS5NB-M6 8.5 12 7.3 8 M6x0.75 KS-5N・IS-5N 図-6
のRoHS対応についてはお問い合わせください。
円柱ヘッドコネクタ（センサヘッド円柱タイプ）
ネジ止めタイプ
●チューブにコネクタをネジ込んでビスで固定します）
●振動が強い環境下で使用する場合、ゆるみ防止の為、接着剤を併用してください。
材質：●真鍮＋ニッケルメッキ
●固定ビス/ 検先型または平型固定ビス
　材質：ASK-2600S(鋼)+無電解ﾆｯｹﾙﾒｯｷ
*SUS製の固定ビスもあります。お問い合わせください。

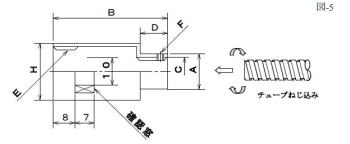

図-7

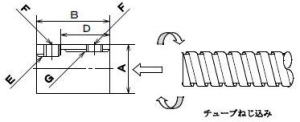

図-8
梱包数：各サイズ30個[単位：mm]
型式 ΦA B Ｄ ΦE Ｆ(M2X0.4)
ビス付き		 φH G適用チューブ 形状
チューブ/センサ円柱サイズﾞ
KS3NS-2.8 7 17 9 2.9 M2 5 KS-3N･KS-3.2N 図−７
KS４NS-3 8 17 9 3.1 M2 5 KS-4N 図−７
KS4NS-3.8 8 17 9 3.9 M2 6 KS-4N 図−７
KS4NS-5.4 8 17 9 5.5 M2 7.5 KS-4N 図−７
KS4NS-8 8 17 9 8.1 M2 11 KS-4N 図−８
KS4NS-9.4 8 17 9 9.5 M2 12 KS-4N 図−８
KS5NS-5　※1 9 12 − 5.0 M2 9 KS-5N 図−８
KS6NS-5.4 11 17 8 5.5 M2 8 KS-6N 図−７

のRoHS対応についてはお問い合わせください。
※1.　形状が「図-8」となっていますが、段差がない円筒状になります。
