P.928
| 取付要領、適合ホース資料 |
|
|
●エイトロックシリーズ [E-ELS、E-ELB、E-ELF] は、八興ホース専用継手です。
●エイトロックシリーズに装着して性能を満足させるように適用ホースを設計、公差管理をしております。
※絶対に適用ホース以外のホースを装着しないでください。
適合ホース：柔軟フッ素ホース[E-PDB]、スーパー柔軟フッ素ホース[E-SJB]、スーパー柔軟フッ素スプリング[E-SJSP]、導電スーパー柔軟フッ素スプリング[E-SJSD]、プレッシャホース[E-TB]、耐油プレッシャーホース[E-STB]、 サンフーズ[E-SF]、KYサンフーズ[E-KYS]、KYコイル[E-KYC]
※適合ホース以外のホース及び他社ホースを装着すると、漏れ、破裂等の事故が発生する恐れがあります。
●エイトロックシリーズの耐薬品性は耐薬品データをご確認ください。
●ホースセット（ホースをニップルに挿入しナットを締付ける）は、常温（20℃±10℃）で行ってください。
●スーパー柔軟フッ素スプリングE-SJSPをご使用の際は、鋼線は必ず接地してください。接地しないで使用した場合には、 鋼線が浮遊導体となり、静電気を蓄積して放電し、可燃物などに引火する恐れがあります。また、本体とナットが
導通すること（１MΩ以下であること）確認してください。
●導電スーパー柔軟フッ素スプリング[E-EJSD]はエイトロックシリーズをご使用の場合は、継手本体とナット間に隙間が無い様に締付けてください。継手本体とナット間に隙間があるとナットが絶縁された導体となり、静電気を蓄積して放電し、引火する恐れがあります。また、設置時および定期点検にて継手本体とナット間が導通していること
（１MΩ以下であること）を確認してください。
●KYサンフーズ[E-KYS]、KYコイル[E-KYC]は、エイトロックシリーズの装着時の使用温度範囲と使用圧力がホース単体のスペックと異なりますのでご注意ください。
●エイトロックシリーズを再利用する際は、新しいスリーブに交換してから、ホースに取り付けてください。使用後のスリーブは再利用できません。 |
|
| エイトロックB適用ホースセット規格 |
適用
ホース |
継手型式 |
E-ELB-12-R1/2 |
E-ELB-15-R1/2 |
E-ELB-19-R3/4 |
E-ELB-25-R1 |
E-ELB-32-R1・1/4 |
| 適応ホース径 |
12×18 |
15×22 |
19×26 |
25×33 |
32×41 |
| E-SJB |
ホース型式 |
E-SJB-12 |
E-SJB-15 |
E-SJB-19 |
E-SJB-25 |
E-SJB-32 |
| 使用圧力（MPa） |
20℃ |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜0.5 |
| 80℃ |
0〜0.5 |
0〜0.5 |
0〜0.5 |
0〜0.3 |
0〜0.25 |
| 使用温度範囲 |
℃ |
-20〜80 |
-20〜80 |
-20〜80 |
-20〜80 |
-20〜80 |
| E-SJSP |
ホース型式 |
E-SJSP-12 |
E-SJSP-15 |
E-SJSP-19 |
E-SJSP-25 |
E-SJSP-32 |
| 使用圧力（MPa） |
20℃ |
-0.1〜0.5 |
-0.1〜0.5 |
-0.1〜0.4 |
-0.1〜0.4 |
-0.1〜0.3 |
| 80℃ |
-0.1〜0.25 |
-0.1〜0.25 |
-0.1〜0.2 |
-0.1〜0.2 |
-0.1〜0.15 |
| 使用温度範囲 |
℃ |
-20〜80 |
-20〜80 |
-20〜80 |
-20〜80 |
-20〜80 |
| E-SJSD |
ホース型式 |
E-SJSD-12 |
E-SJSD-15 |
E-SJSD-19 |
E-SJSD-25 |
― |
| 使用圧力（MPa） |
20℃ |
-0.1〜0.5 |
0.1〜0.5 |
0.1〜0.4 |
-0.1〜0.4 |
― |
| 80℃ |
-0.1〜0.25 |
0.1〜0.25 |
0.1〜0.2 |
-0.1〜0.2 |
― |
| 使用温度範囲 |
℃ |
-20〜80 |
-20〜80 |
-20〜80 |
-20〜80 |
― |
| E-PDB |
ホース型式 |
E-PDB-12 |
E-PDB-15 |
E-PDB-19 |
E-PDB-25 |
E-PDB-32 |
| 使用圧力（MPa） |
20℃ |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜0.5 |
| 80℃ |
0〜0.5 |
0〜0.5 |
0〜0.5 |
0〜0.3 |
0〜0.25 |
| 使用温度範囲 |
℃ |
-20〜80 |
-20〜80 |
-20〜80 |
-20〜80 |
-20〜80 |
| E-TB |
ホース型式 |
E-TB-12 |
E-TB-15 |
E-TB-19 |
E-TB-25 |
E-TB-32 |
| 使用圧力（MPa） |
20℃ |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜0.5 |
| 60℃ |
0〜0.7 |
0〜0.7 |
0〜0.6 |
0〜0.6 |
0〜0.35 |
| 使用温度範囲 |
℃ |
0〜60 |
0〜60 |
0〜60 |
0〜60 |
0〜60 |
| E-STB |
ホース型式 |
E-STB-12 |
E-STB-15 |
E-STB-19 |
E-STB-25 |
E-STB-32 |
| 使用圧力（MPa） |
20℃ |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜0.5 |
| 60℃ |
0〜0.7 |
0〜0.7 |
0〜0.6 |
0〜0.6 |
0〜0.35 |
| 使用温度範囲 |
℃ |
0〜60 |
0〜60 |
0〜60 |
0〜60 |
0〜60 |
| E-SF |
ホース型式 |
E-SF-12 |
E-SF-15 |
E-SF-19 |
E-SF-25 |
E-SF-32 |
| 使用圧力（MPa） |
20℃ |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜1.0 |
0〜0.5 |
| 70℃ |
0〜0.5 |
0〜0.5 |
0〜0.4 |
0〜0.4 |
0〜0.3 |
| 使用温度範囲 |
℃ |
0〜70 |
0〜70 |
0〜70 |
0〜70 |
0〜70 |
| E-KYS |
ホース型式 |
E-KYS-12 |
E-KYS-15 |
E-KYS-19 |
E-KYS-25 |
E-KYS-32 |
| 使用圧力（MPa） |
20℃ |
0〜0.8 |
0〜0.8 |
0〜0.4 |
0〜0.4 |
0〜0.4 |
| 40℃ |
0〜0.4 |
0〜0.4 |
0〜0.2 |
0〜0.2 |
0〜0.2 |
| 使用温度範囲 |
℃ |
0〜40 |
0〜40 |
0〜40 |
0〜40 |
0〜40 |
| E-KYC |
ホース型式 |
E-KYC-12 |
E-KYC-15 |
E-KYC-19 |
― |
― |
| 使用圧力（MPa） |
20℃ |
-0.1〜0.5 |
-0.1〜0.5 |
0.1〜0.4 |
― |
― |
| 40℃ |
-0.1〜0.25 |
-0.1〜0.25 |
0.1〜0.2 |
― |
― |
| 使用温度範囲 |
℃ |
0〜40 |
0〜40 |
0〜40 |
― |
― |
※KY サンフーズの使用圧力・使用温度範囲は、エイトロック装着時にはホース単体の性能と異なりますのでご注意ください。
※エイトロックBの材質は銅合金であるため、オレフィン系の樹脂（PP・PE）と接触した状態で高温条件や塩素を流体で使用した場合、樹脂の劣化を引き起こす（銅害）恐れがあります。 |
|

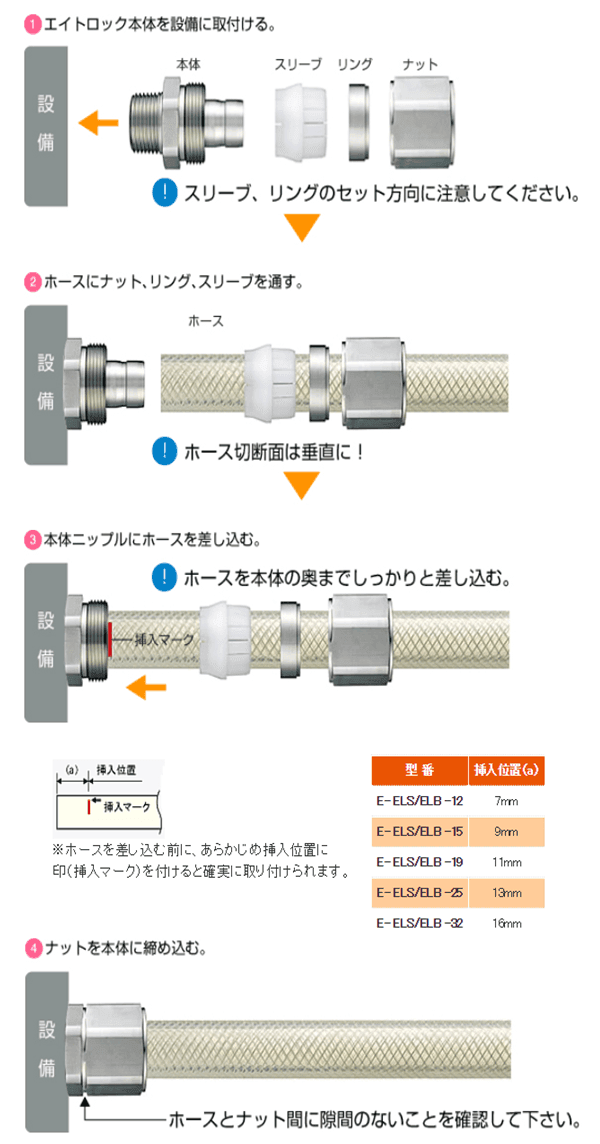

| エイトロックB(E-ELB)の取付け要領 |
|
|
|
|
