P.2888

カテゴリーNo.18「液体用ホース」目次に戻る

固体用ホースへ戻る

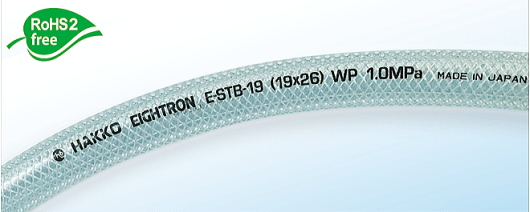

耐油プレッシャーホース E-STB

423

■特徴

●	長寿命…耐油性可塑剤の配合により、油・お湯を流してもホースが硬化しにくく長寿命です。
●	軽量…耐油プレッシャーホースはゴムホースと比較して軽量で柔軟性があります。
●	耐圧力…内径サイズ中 φ6.0～φ25mm は使用圧力1.0MPa（at20℃）まで使用可能です。
●	楽々力ット…１メートル間隔でホースに長さ印刷があるのでカットが簡単です。
●	透明性…流体が見やすいグリーン透明色。
●	グリーン調達…2019年7月22日の改正RoHS指令（RoHS2.0）10物質群を含有していない、もしくは閾値未満です。
●	専用継手…専用継手との組合せで、ホース・継手の選定ミスによる事故が予防できます。

■用途

●	潤滑油、絶縁油、クーラントオイルなどの油用配管
●	工作機械・成形機・工場設備などの工アー、水、油、薬品等の工業用配管
●	ボンプ、コンプレッサーなどの流体圧送用として
●	土木・建設現場の仮設用配管として

■仕様
使用温度：0～60℃
耐油プレッシャーホース

■流体
薬品・油・水・粉体・エアー

■機能
柔軟性・耐圧性・透明性・耐油性

■規格

型式	定尺	内径×外径	使用圧力at20℃	許容曲げ半径at20℃
型式	(m)	(mm)	MPa	(mm)
E-STB-6	100	6 × 11	0 ～ 1.0	40
E-STB-8	100	8 × 13.5		55
E-STB-9	100	9 × 15		65
E-STB-12	100	12 × 18		85
E-STB-15	50	15 × 22		105
E-STB-19	50	19 × 26		135
E-STB-21.5	50	21.5 × 29		155
E-STB-25	50	25 × 33		175
E-STB-32	40	32 × 41	0 ～ 0.5	225
E-STB-38	40	38 × 48	0 ～ 0.5	265
E-STB-50	40	50 × 62	0 ～ 0.3	350

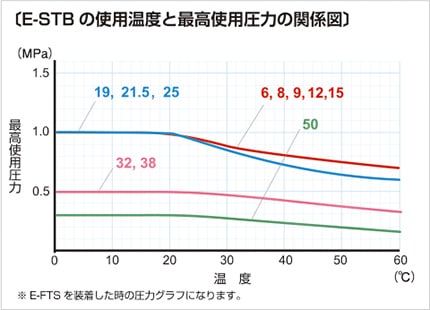

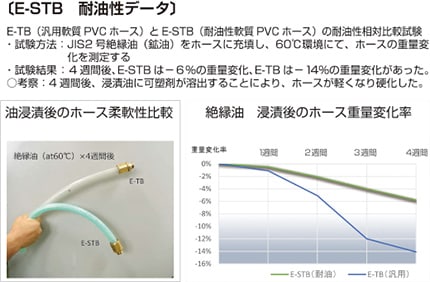

■技術資料

■専用継手

品名	材質・特長
エイトロックS [E-ELS]	・材質：SUS304（本体、リング、ナット）、POM(スリーブ）・ホースメーカーが設計した安心・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能

エイトロックB [E-ELB]	・材質：真鍮カドミウム75ppm以下（本体、リング、ナット）、POM(スリーブ）・欧州RoHS指令を指針としたカドミレス対応・ホースメーカーが設計した安心・継手内面がフラットでノンゴムパッキンのため、液溜りが少なく洗浄が容易・バンドレスでトルク管理が不要なため、継手取り付け作業の標準化が可能
