P.3030
| エイトロックフェルール・PFAライニング | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 423 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

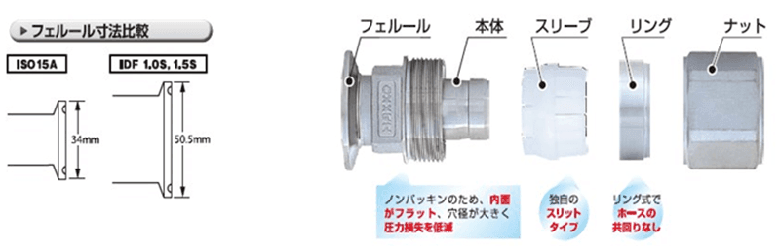

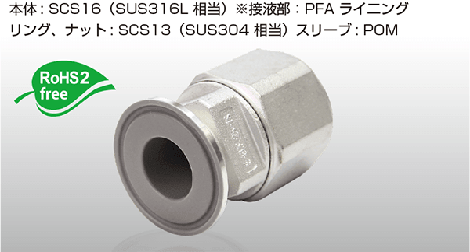

| ■特徴 ●耐腐食性…エイトロックフェルールの継手本体内面にPFA樹脂をライニングすることにより、金属NGな流体 も安心してご使用になれます。 ※PFAライニングはご注文後に加工いたします。納期は弊社までご確認ください。 ●継手の再使用が可能…袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の 再使用が可能です。 ※エイトロックフェルールのホース交換時には、スリーブを新しい物に交換してください。 ●液溜りが少ない衛生的な継手…HAKKOホース専用設計の液溜まりが少ないニップル形状で、衛生的な流体 搬送を実現します。 ●ノン・ゴムパッキンシール…本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの 溶出物の心配がありません。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■用途 ●工場設備 ●半導体関連装置、ＦＰＤ製造装置 ●食品、化粧品、医薬品の製造設備 ●化学薬品、有機溶剤の製造設備 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■流体： 薬品 溶剤 食品 香料・化粧品 酒類 粉体 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

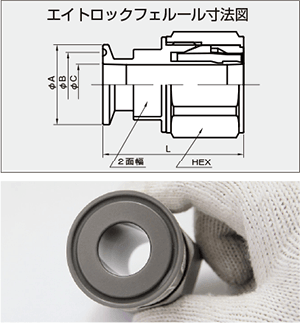

■規格
 ※スリーブは再利用できません。ホースを再度取り付ける際は、新しいスリーブと交換してください。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

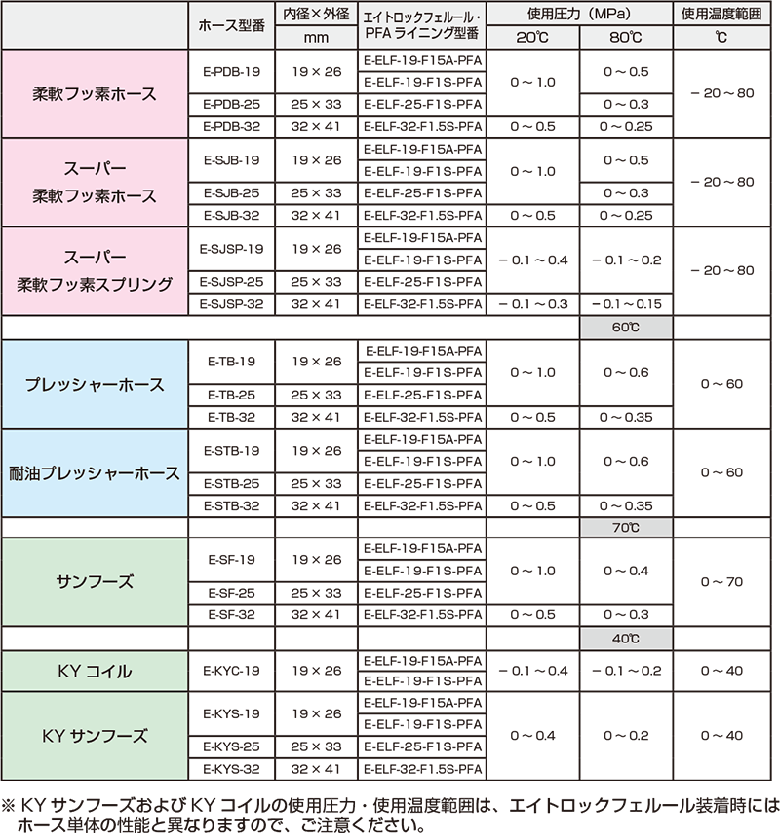

適用ホースセット時の使用圧力と使用温度範囲 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

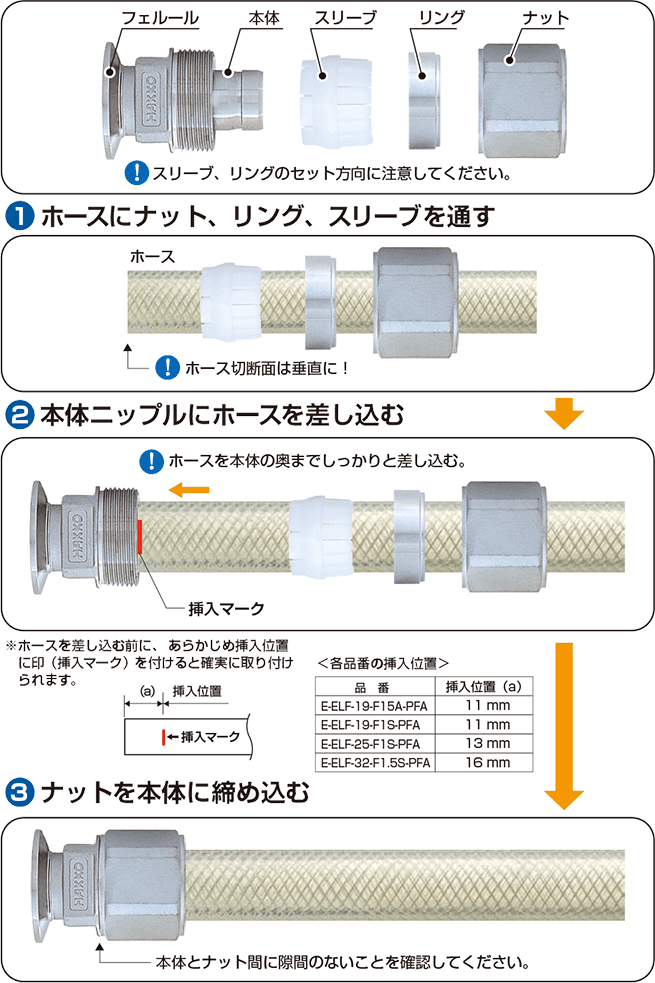

| ■エイトロックフェルール 取付要領 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 取付完了 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

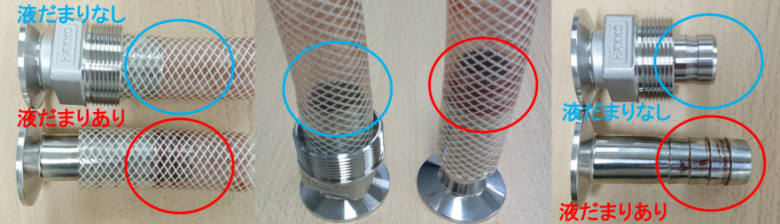

| ■技術資料 【エイトロックフェルール vs 市販フェルール継手 洗浄性比較】 ※試料 ・使用ホース：柔軟フッ素ホース（E-PDB-25）内径φ25×外径φ33 ・使用継手：エイトロックフェルール（E-ELF-25-F1S）／市販フェルール継手（タケノコニップルタイプ） （１）毛染めムース 毛染めムースをホースに１時間封入後、水道水のみで流水洗浄したのち、 ニップル先端部とホース接続部分の液溜りの有無を確認した。  （２）歯垢液 歯垢液をホースに１ｈ封入後、水道水のみで流水洗浄したのち、 ニップル先端部とホース接続部分の液溜りの有無を確認した。 歯垢液をホースに１ｈ封入、その後、水道水のみで流水洗浄したのち、 ニップル先端部とホース接続部分の液溜りの有無を確認した画像 ＜結果＞ 八興のエイトロックフェルールは、各々の流体での液溜りを目視確認できなかった。 →衛生性向上、流量ロスの低減を実現！ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・エイトロックフェルール・PFAライニングシリーズに装着して性能を満足させるように適用ホースを設計、公差管理をしております。 ※絶対に適用ホース以外のホースを装着しないでください。 ※適合ホース以外のホース及び他社ホースを装着すると、漏れ、破裂等の事故が発生する恐れがあります。 ・ホースセット（ホースをニップルに挿入しナットを締付ける）は、常温（20℃±10℃）で行ってください。 ・エイトロックシリーズを再利用する際は、新しいスリーブに交換してから、ホースに取り付けてください。使用後のスリーブは再利用できません。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 適用ホース：E-PDB、E-SJB、E-SJSP、E-TB、E-STB、E-SF、E-KYS、E-KYC
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
