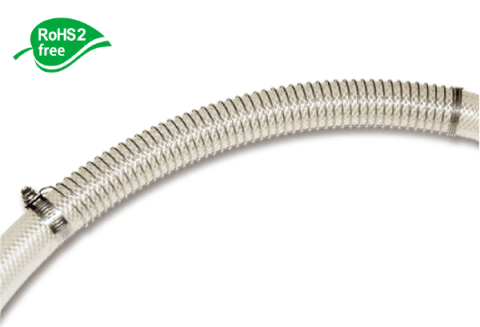

保護スプリング・ライト　E-HSL

423

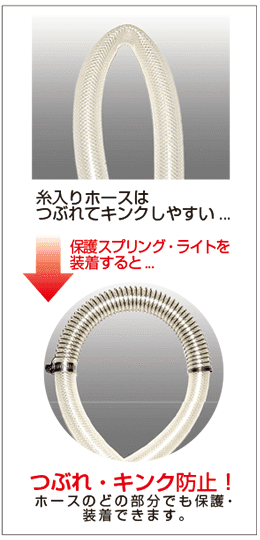

ホースに装着するだけで・・・

　

■特徴

● スプリングの片側に平バンド付き。
● さびにくいオールステンレス製。
● ホースの潰れを防止して、安心して流体が流せる。
● つぶれて困る部分だけ保護できる。
● ホースが折れないとホースの寿命も延びます。

■用途

● 雰囲気や流体の温度が高く、ホースが柔らかくなってしまう場合のホースの保護
● 高いところからホースを垂らして配管した場合に、流体と自重でホースに潰れが生じる場合の保護
● 省スペース配管でホースの曲げ半径が小さい場合の折れ防止
● ホースが他の部品と干渉してホース外層が擦れてしまう時のホースの保護材として
● ホースを手作業で左右に動かす用途（洗浄用途など）で手元が折れやすい場合の保護

■規格

型式	適合ホース外径（mm）	スプリング長（mm）	スプリングピッチ（mm）	スプリング線径（mm）	標準重量	材質
型式	適合ホース外径（mm）	スプリング長（mm）	スプリングピッチ（mm）	スプリング線径（mm）	g/本	材質
E-HSL-12	18	250	4	φ1.2	80	SUS304
E-HSL-15	22	250	5	φ1.5	100
E-HSL-19	26	300	5	φ1.5	120
E-HSL-25	33	300	6	φ1.5	125
E-HSL-32	41	350	7	φ2.0	220
E-HSL-38	48	400	7	φ2.0	280
E-HSL-50	62	500	10	φ2.0	350

型番	ホースサイズ	適合ホース型番
型番	ホースサイズ	プレッシャーホース	耐油プレッシャーホース	スプリングホース	サンフーズ	KYサンフーズ
E-HSL-12	12×18	E-TB-12	E-STB-12	E-SP-12	E-SF-12	E-KYS-12
E-HSL-15	15×22	E-TB-15	E-STB-15	E-SP-15	E-SF-15	E-KYS-15
E-HSL-19	19×26	E-TB-19	E-STB-19	E-SP-19	E-SF-19	E-KYS-19
E-HSL-25	25×33	E-TB-25	E-STB-25	E-SP-25	E-SF-25	E-KYS-25
E-HSL-32	32×41	E-TB-32	E-STB-32	E-SP-32	E-SF-32	E-KYS-32
E-HSL-38	38×48	E-TB-38	E-STB-38	E-SP-38	E-SF-38	E-KYS-38
E-HSL-50	50×62	E-TB-50	E-STB-50	E-SP-50	E-SF-50	E-KYS-50

型番	ホースサイズ	適合ホース型番
型番	ホースサイズ	KYコイル	KYソフトブレード	柔軟フッ素ホース	スーパー柔軟フッ素ホース	スーパー柔軟フッ素スプリング
E-HSL-12	12×18	E-KYC-12	-	E-PDB-12	E-SJB-12	E-SJSP-12
E-HSL-15	15×22	E-KYC-15	-	E-PDB-15	E-SJB-15	E-SJSP-15
E-HSL-19	19×26	E-KYC-19	-	E-PDB-19	E-SJB-19	E-SJSP-19
E-HSL-25	25×33	-	E-OHB-25	E-PDB-25	E-SJB-25	E-SJSP-25
E-HSL-32	32×41	-	-	E-PDB-32	E-SJB-32	E-SJSP-32
E-HSL-38	38×48	-	E-OHB-38	E-PDB-38	E-SJB-38	E-SJSP-38
E-HSL-50	50×62	-	E-OHB-50	E-PDB-50	-	-
