エイトニップルB
ホースメーカーが設計した安心、安全の耐圧ホース専用ジョイント!
エイト二ップルシリーズ
423
エイトニップルB

材質:真鍮

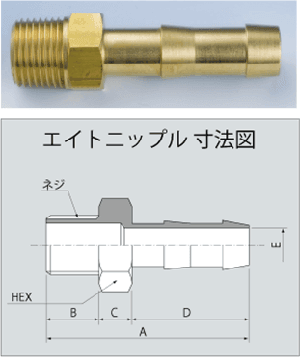

エイトニップルB 寸法図
 ■特徴

専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。
フラット2段構造…ニップルのフラット部で平バンドを2本締めることによって、ホース耐圧性能をMAXまで
     発揮できます。
 ■用途

●工作機械、成形機、工場設備などの配管継手
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備

■規格

型式 ネジ規格 適合ホース
内径
寸法 mm 製品重量
mm A B C D E HEX g/個
E-FTS-6 R1/4 6 50 13 6 31 φ4 14 19
E-FTS-8 R1/4 8 50 13 6 31 φ6 14 20
E-FTS-9 R3/8 9 52 13 8 31 φ7 17 29
E-FTS-10 R3/8 10 52 13 8 31 φ8 17 30
E-FTS-12 R1/2 12 69 17 10 42 φ10 22 57
E-FTS-15 R1/2 15 79 17 10 52 φ12.5 22 64
E-FTS-19 R3/4 19 89 25 12 52 φ16 27 122
E-FTS-25 R1 25 93 25 12 56 φ19 36 237
E-FTS-32 R1 1/4 32 98 25 12 61 φ27 46 318
E-FTS-38 R1 1/2 38 104 25 12 67 φ33 50 374
E-FTS-50 R2 50 109 30 12 67 φ44 60 664

■エイトニップルB 適用ホース一覧

継手型式 ホース
内径
(mm)
適合ホース型式
プレッシャー
ホース
耐油
プレッシャー
ホース
スプリング
ホース
サン
フーズ
KY
サンフーズ
KY
コイル
KY
ソフト
ブレード
柔軟フッ素
ホース
スーパー
柔軟フッ素
ホース
スーパー
柔軟フッ素
スプリング
導電スーパー
柔軟フッ素
スプリング
E-FTB-6 6 E-TB-6 E-STB-6   E-SF-6 E-KYS-6
E-FTB-8 8 E-TB-8 E-STB-8 E-SP-8 E-SF-8 E-KYS-8
E-FTB-9 9 E-TB-9 E-STB-9 E-SP-9 E-SF-9 E-KYS-9 E-PDB-9 E-SJB-9
E-FTB-10 10 E-TB-10   E-SP-10 E-SF-10 E-KYS-10
E-FTB-12 12 E-TB-12 E-STB-12 E-SP-12 E-SF-12 E-KYS-12 E-KYC-12 E-PDB-12 E-SJB-12 E-SJSP-12 E-SJSD-12
E-FTB-15 15 E-TB-15 E-STB-15 E-SP-15 E-SF-15 E-KYS-15 E-KYC-15 E-PDB-15 E-SJB-15 E-SJSP-15 E-SJSD-15
E-FTB-19 19 E-TB-19 E-STB-19 E-SP-19 E-SF-19 E-KYS-19 E-KYC-19 E-PDB-19 E-SJB-19 E-SJSP-19 E-SJSD-19
E-FTB-25 25 E-TB-25 E-STB-25 E-SP-25 E-SF-25 E-KYS-25 E-OHB-25 E-PDB-25 E-SJB-25 E-SJSP-25 E-SJSD-25
E-FTB-32 32 E-TB-32 E-STB-32 E-SP-32 E-SF-32 E-KYS-32 E-PDB-32 E-SJB-32 E-SJSP-32
E-FTB-38 38 E-TB-38 E-STB-38 E-SP-38 E-SF-38 E-KYS-38 E-OHB-38 E-PDB-38 E-SJB-38 E-SJSP-38
E-FTB-50 50 E-TB-50 E-STB-50 E-SP-50 E-SF-50 E-KYS-50 E-OHB-50 E-PDB-50

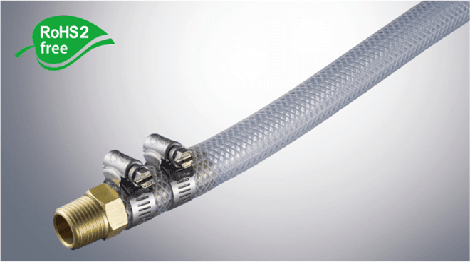

※エイトニップルシリーズは、ニップルストレート部に平バンドを2箇所取り付けてご使用ください。
※エイトニップルB、真鍮製のため、食品用途には使わないでください。
※E-SP-8,E-SP-9:生産終了(在庫無くなり次第、廃番といたします)
■技術資料

技術資料
継手別破裂試験データ
■エイトニップルB(E-FTB) 取付け要領
 エイトナップルS取付要領


適用積層チューブ 一覧
適用チューブ:E-TB、E-STB、E-SP、E-SF、E-KYS、E-KYC、E-OHB、E-PDB、E-SJB、E-SJSP、E-SJSD
適用チューブ
プレッシャー
ホース
 耐油
プレッシャー
ホース
スプリング
ホース
E-TB E-STB E-SP
-  内層:-  内層:-
- グリーン透明色  ブルー透明色

適用チューブ
サン
フーズ
KY
サンフーズ
KY
コイル

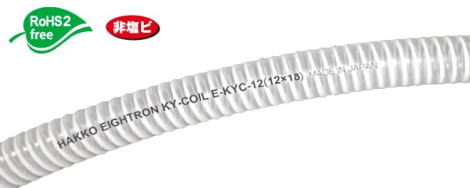

E-SF E-KYS E-KYC
内層:- 内層:オレフィン系樹脂 内層:オレフィン系樹脂
ナチュラル透明色 ナチュラル色 ナチュラル色

適用チューブ
KY
ソフト
ブレード
柔軟フッ素
ホース
スーパー
柔軟フッ素
ホース

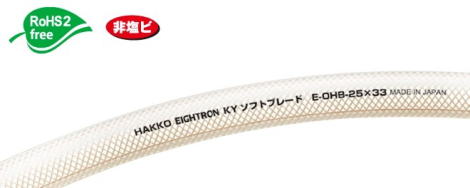

E-OHB E-PDB E-SJB
- 内層:フッ素樹脂(2フッ化系) 内層:フッ素樹脂(4フッ化系)
- 耐薬品・超柔軟性 色調:クリアー

適用チューブ
スーパー
柔軟フッ素
スプリング
導電スーパー
柔軟フッ素
スプリング
-
E-SJSP E-SJSD -
内層:フッ素樹脂(4フッ化系) 内層:フッ素樹脂(4フッ化系) -
透明色 シルバー -
-
