エイトニップルS

ホースメーカーが設計した安心、安全の耐圧ホース専用ジョイント！
エイト二ップルシリーズ

423

材質：SUS316L

■特徴

●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。
●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。

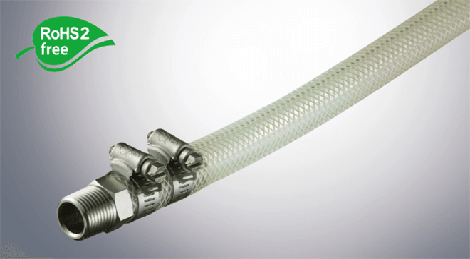

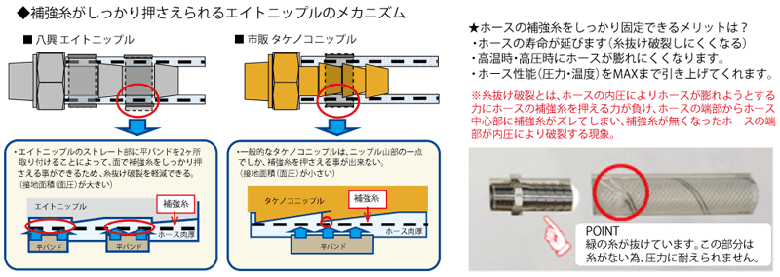

●フラット2段構造…ニップルのフラット部で平バンドを2本締めることによって、ホース耐圧性能をMAXまで
発揮できます。
●耐薬品性…継手材質が SUS316L のため、耐食性に優れ、幅広い用途の流体に対応可能です。

■用途

●工作機械、成形機、工場設備などの配管継手
●半導体関連装置、FPD製造装置
●食品、化粧品、医薬品の製造設備
●発電所、化学薬品、廃油、廃液、有機溶剤の製造設備

■規格

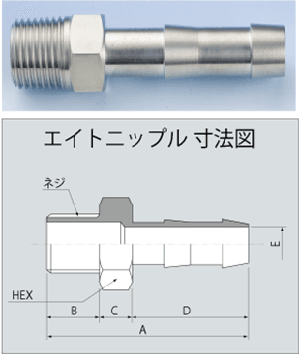

型式	ネジ規格	適合ホース内径	寸法 mm						製品重量
型式	ネジ規格	mm	A	B	C	D	E	HEX	g/個
E-FTS-9	R3/8	9	52	13	8	31	φ7	17	28
E-FTS-12	R1/2	12	69	17	10	42	φ10	22	57
E-FTS-15	R1/2	15	79	17	10	52	φ12.5	22	64
E-FTS-19	R3/4	19	89	25	12	52	φ16	27	122
E-FTS-25	R1	25	93	25	12	56	φ19	36	237
E-FTS-32	R1 1/4	32	98	25	12	61	φ27	46	318
E-FTS-38	R1 1/2	38	104	25	12	67	φ33	50	374
E-FTS-50	R2	50	109	30	12	67	φ44	60	664

■エイトニップルS 適用ホース一覧

継手型式

ホース
内径
(mm)

適合ホース型式

プレッシャー
ホース

耐油
プレッシャー
ホース

スプリング
ホース

サン
フーズ

KY
サンフーズ

KY
コイル

KY
ソフト
ブレード

柔軟フッ素
ホース

スーパー
柔軟フッ素
ホース

スーパー
柔軟フッ素
スプリング

導電スーパー
柔軟フッ素
スプリング

E-FTS-9

9

E-TB-9

E-STB-9

E-SP-9

E-SF-9

E-KYS-9

E-PDB-9

E-SJB-9

E-FTS-12

12

E-TB-12

E-STB-12

E-SP-12

E-SF-12

E-KYS-12

E-KYC-12

E-PDB-12

E-SJB-12

E-SJSP-12

E-SJSD-12

E-FTS-15

15

E-TB-15

E-STB-15

E-SP-15

E-SF-15

E-KYS-15

E-KYC-15

E-PDB-15

E-SJB-15

E-SJSP-15

E-SJSD-15

E-FTS-19

19

E-TB-19

E-STB-19

E-SP-19

E-SF-19

E-KYS-19

E-KYC-19

E-PDB-19

E-SJB-19

E-SJSP-19

E-SJSD-19

E-FTS-25

25

E-TB-25

E-STB-25

E-SP-25

E-SF-25

E-KYS-25

E-OHB-25

E-PDB-25

E-SJB-25

E-SJSP-25

E-SJSD-25

E-FTS-32

32

E-TB-32

E-STB-32

E-SP-32

E-SF-32

E-KYS-32

E-PDB-32

E-SJB-32

E-SJSP-32

E-FTS-38

38

E-TB-38

E-STB-38

E-SP-38

E-SF-38

E-KYS-38

E-OHB-38

E-PDB-38

E-SJB-38

E-SJSP-38

E-FTS-50

50

E-TB-50

E-STB-50

E-SP-50

E-SF-50

E-KYS-50

E-OHB-50

E-PDB-50

※エイトニップルシリーズは、ニップルストレート部に平バンドを２箇所取り付けてご使用ください。
※E-SP-9：生産終了（在庫無くなり次第、廃番といたします）

■技術資料

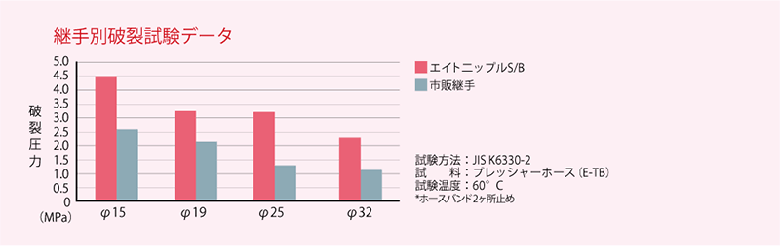

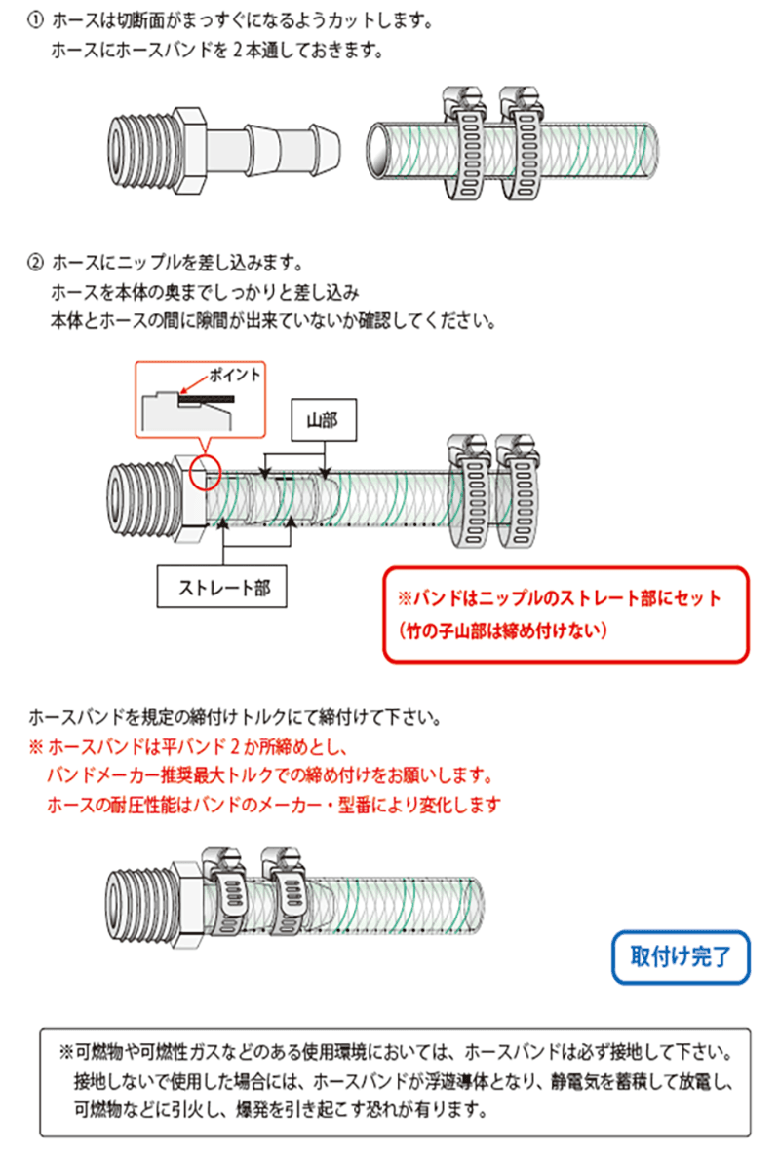

■エイトニップルS(E-FTS) 取付け要領

適用チューブ：E-TB、E-STB、E-SP、E-SF、E-KYS、E-KYC、E-OHB、E-PDB、E-SJB、E-SJSP、E-SJSD

適用チューブ
プレッシャーホース	耐油プレッシャーホース	スプリングホース
E-TB	E-STB	E-SP
-	内層：-	内層：-
-	グリーン透明色	ブルー透明色

適用チューブ
サンフーズ	KY サンフーズ	KY コイル
E-SF	E-KYS	E-KYC
内層：-	内層：オレフィン系樹脂	内層：オレフィン系樹脂
ナチュラル透明色	ナチュラル色	ナチュラル色

適用チューブ
KY ソフトブレード	柔軟フッ素ホース	スーパー柔軟フッ素ホース
E-OHB	E-PDB	E-SJB
-	内層：フッ素樹脂（2フッ化系）	内層：フッ素樹脂（4フッ化系）
-	耐薬品・超柔軟性	色調：クリアー

適用チューブ
スーパー柔軟フッ素スプリング	導電スーパー柔軟フッ素スプリング	-
E-SJSP	E-SJSD	-
内層：フッ素樹脂（4フッ化系）	内層：フッ素樹脂（4フッ化系）	-
透明色	シルバー	-
		-

カテゴリ-２1目次に戻る	ホース継手目次	HOMEへ
「スーパー柔軟ホース用継手」目次に戻る
