ねじなし端子台　SCREWLESS TERMINAL 096

端子台　VTC-501 端子台　VTC-535 中継コネクタ端子台PCV5シリーズ

新製品 中継コネクタ　INTERFACE TERMINAL PCV5シリーズ　 定格600V　15A
RoHS対応品

用途：
●PLC(シーケンサ)、各種シングルボードコンピュータ、並びにPC拡張ボード等に実装されたI/0コネクタとのインターフェイスに最適。
●制御盤内、及び、盤間の省配線化に最適。
 特長：
●結線は振動に強く作業性に優れたスプリング圧方式です。
●端子幅5mm,しかも2段端子構造ですから従来のネジ式タイプに比べ約3割の省スペース化がはかれます。
●PVC5シリーズに実装するコネクタは、I./Oモジュールの標準コネクタ「富士通製FCN360形」をはじめ「MIL規格準拠各社ピンヘッダコネクタ」「本多通信工業性MRコネクタ」「第一電子工業製セントロニクス」の4種類です。業界トップを誇る商品群から用途に応じた選択が可能です。
●実装コネクタから端子台への基盤配線経路は汎用性、利便性に優れた1:1結線です。（回路図参考）
●PVC5シリーズには結線の際、開閉ボタンを押し込んで結線する「タイプ１（開閉ボタン付）」、直接スプリングを押し込み結線する「タイプ2（開閉ボタンなし）」の２つのタイプを用意しています。結線後導通チェックが必要になる場合は、「タイプ2（開閉ボタン無し）」を推奨します。
●35mm幅DINレール、直取付、兼用タイプです。

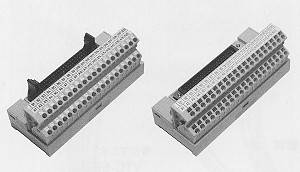

製品概要
外観寸法図
各種コネクタ実装タイプ
■形式構成
PCV5 - 2M - 50 1 A※
基本形式 実装コネクタ記号
記号 コネクターメーカー
1H ヒロセ電機㈱
1J 日本航空電子㈱
1T オムロン㈱
2M 本多通信工業㈱
4F 富士通㈱
9D 第一電子工業㈱
実装コネクタ
P(極)数
20:20P
40:40P
50:50P		 開閉ボタン
1.あり
2.なし		 実装コネクタの形状
A.プラグ
B.ソケット
（※2Mタイプのみ記入）
■製品概要
■定格
定格電圧 125V
定格電流 1A
適合電線 1.25mm2/MAX
絶縁抵抗 100MΩ以上（DC500Vメガ)
耐電圧 AC600V/1分間
周囲湿度範囲 -10℃～+5O℃（氷結又は結露しないこと）
相対湿度 45～85%
電線むき長さ 9～10mm
■適合電線/推奨圧着端子
・裸線の適合電線サイズは以下のとおりです。
種別 適合電線サイズ
単線 φ0.5～φ1.6
撚り線 0.08mm2～1.25mm2
AWG28～16
・圧着端子を使用する際は、㈱ニチフ製のテレクリンプシリーズを推奨します。対応形式、及び電線サイズは以下のとおりです。
形式 適合電線サイズ
TE 0.5 0.5mm2
TE 0.75 0.75mm2
TE 1 0.9mm2～1.0mm2
※適合圧着工具はメーカーへ直接お問合せ下さい。
■仕様
品名 材質 寸法 表面処理 備考
端子台中間板 66ナイロン - － UL94V-0
開閉ボタン 46ナイロン - － UL94V-0
導電板 C2680R t=0.5 Snメッキ -
スプリング SUS t=0.3 － -
ケース上下 変性PPO(グレー） - － UL94V-0
基板 ガラエポ t=1.6 － -

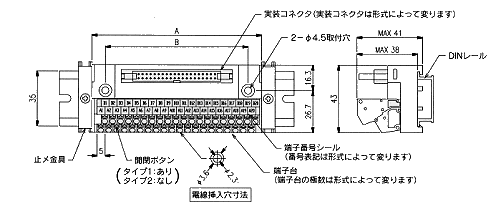

外観寸法図/コネクタ仕様

※2箇所のφ4.5穴を使ってパネルに直に取付けることも可能です。（取付ネジはM4,首下20mm以上推奨、パネル厚は3mm以上を推奨）
※DINレール、止め金具、ケーブル側のソケットは付属されておりませんのでご注意下さい。
●接続電線は、製品の仕様に適したサイズをご使用下さい。(「推奨圧着端子/適用電線」表参照）
●配線、保守、点検作業は入力側遮断機を切り、電気が来ていないことを確認してから行ってください。
適合工具
（マイナスドライバー）
各種MILコネクタ実装タイプ
1H＝ヒロセ電気製
形式 寸法 極数 質量
(g)		 実装コネクタ 適合ソケット ストレインリリーフ
A B
PCV5-1H201 57 49 20 58 HIF3BA-20PA-2.54DSA HIF3BA-20D-2.54R ソケットに同梱
PCV5-1H202 57
PCV5-1H401 107 90 40 110 HIF3BA-40PA-2.54DSA HIF3BA-40D-2.54R
PCV5-1H402 108
PCV5-1H501 132 108 50 131 HIF3BA-50PA-2.54DSA HIF3BA-50D-2.54R
PCV5-1H502 128
1J＝日本航空電子工業製
形式 寸法 極数 質量
(g)		 実装コネクタ 適合ソケット ストレインリリーフ
A B
PCV5-1J201 57 49 20 58 PS-20PE-D4T1-LP1 PS-20SEN-D4P1-1D PS-SEN-20
PCV5-1J202 57
PCV5-1J401 107 90 40 110 PS-40PE-D4T1-LP1 PS-40SEN-D4P1-1D PS-SEN-40
PCV5-1J402 108
PCV5-1J501 132 108 50 131 PS-50PE-D4T1-LP1 PS-50SEN-D4P1-1D PS-SEN-50
PCV5-1J502 128
1T＝オムロン製
形式 寸法 極数 質量
(g)		 実装コネクタ 適合ソケット ストレインリリーフ
A B
PCV5-1T201 57 49 20 58 XG4A-2031 XG4M-2030 XG4T-2004
PCV5-1T202 57
PCV5-1T401 107 90 40 110 XG4A-4031 XG4M-4030 XG4T-4004
PCV5-1T402 108
PCV5-1T501 132 108 50 131 XG4A-5031 XG4M-5030 XG4T-5004
PCV5-1T502 128
●本多通信工業 MRコネクタ実装タイプ
形式 寸法 極数 質量
(g)		 実装コネクタ 適合ソケット
(半田タイプ）		 ストレインリリーフ
A B
PCV5-2M201A 57 49 20 60 MR-20RMD2 MR-20F MR-20L
PCV5-2M202A 59
PCV5-2M201B 62 MR-20RFD2 MR-20M
PCV5-2M202B 61
PCV5-2M501A 132 108 50 134 MR-50RMD2 MR-50F MR-50L
PCV5-2M502A 131
PCV5-2M501B 138 MR-50RMD2 MR-50M
PCV5-2M502B 135

●富士通 FCN360型　コネクタ実装タイプ
形式 寸法 極数 質量
(g)		 実装コネクタ 適合ソケット
(圧接タイプ)		 適合ソケット
(半田タイプ）		 ケース
A B
PCV5-4F401 107 90 40 110 FCN-364P040-AU FCN-367J040-AU/F FCN-361J040-AU FCN-360C040-B
PCV5-4F402 108

●第一電子工業製　セントロニクスコネクタ実装タイプ
形式 寸法 極数 質量
(g)		 実装コネクタ 適合ソケット
(圧接タイプ)		 適合ソケット
(半田タイプ）		 適合ソケット
（厚着タイプ）
A B
PCV5-9D501 132 108 50 141 57GE-40500-751 57F-30500-D8 57E-30500 57K-3050C-7
PCV5-9D502 138
