ねじなし端子台　SCREWLESS TERMINAL 96

端子台、新時代へ
●スクリューレス端子台VTC,PCV5シリーズは、従来のネジ式タイプに代わり、スプリングの力で電線を結線する新時代にマッチした端子台です。
●高性能を極めたスプリングは、材質、強度性に優れ、安定した結線力を長期に渡り保持します。また微振動による緩みがなくなるため、従来行ってきたネジ式端子台のような定期的な増し締め作業は一切不要となりメンテナンスフリーが実現します。
●結線方法は撚り線の場合「開閉ボタン」または｢スプリング」をマイナスドライバで押し込み行います。単線、また棒型端子を使用する場合、差し込むだけでワンタッチ結線が可能です。

端子台　VTC-501 端子台　VTC-535 中継コネクタ端子台PCV5シリーズ

端子台　TERMINAL BLOCK 形　VTC-501 定格300V　15A
RoHS対応品


構造図
製品概要
外観寸法図
組端子台
特長：
●結線は振動に強く作業性に優れたスプリング圧方式です。
●絶縁バリアは充分な高さがあり、裸線のヒゲが隣極に触れないよう安全設計がなされています。
●ピッチ5mm、幅34mmの小型サイズはさらなる省スペース化を実現します。
●記名板は印字が見やすい12mm幅のワイド記名板が装着可能です。小型ながら縦書き利用で6～8文字の配線情報が記入できます。（文字数は印字機によって異なります。）
●撚り線の配線は｢開閉ボタン」をマイナスドライバで押し込み行います。単線、棒型端子を使用する場合、差し込むだけでワンタッチ結線が可能です。
●VTC-501は当社の小型端子台向け取付レールASレール、及びDASレールに適合します。既に当メーカーのAT,CTシリーズをご使用のお客様は取付レールを変更することなく、スクリューレス端子台をご利用いただけます。
●2,4,8極の短絡用ショートバーを用意しています。

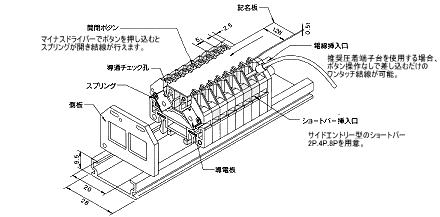

■構造図
■製品概要
■定格
定格電圧 300V
定格電流 15A
適合電線 0.08mm2～1.25mm2
絶縁抵抗 100MΩ以上（DC500V)
耐電圧 AC2500V/1分間
周囲湿度範囲 -25℃～+60℃（氷結又は結露しないこと）
相対湿度 45～85%
電線むき長さ 9～10mm
保護等級 IP2X
■適合電線/推奨圧着端子
・裸線の適合電線サイズは以下のとおりです。
種別 適合電線サイズ
単線 φ0.5～φ1.6
撚り線 0.08mm2～1.25mm2
AWG28～16
・圧着端子を使用する際は、㈱ニチフ製のテレクリンプシリーズを推奨します。対応形式、及び電線サイズは以下のとおりです。
形式 適合電線サイズ
TE 0.5 0.5mm2
TE 0.75 0.75mm2
TE 1 0.9mm2～1.0mm2
TE 1.5 1.25mm2
※適合圧着工具はメーカーへ直接お問合せ下さい。
●マイナスドライバー推奨寸法
4.0x0.5
■仕様
品名 材質 表面処理 備考
端子台中間板 66ナイロン（グレー） － UL94V-0
開閉ボタン 46ナイロン（白） － UL94V-0
導電板 C2680R Snメッキ -
スプリング SUS － -
記名板 PVC(白） － 12mm幅
側板 66ナイロン（グレー） － UL94V-0
外観寸法図
■中間板
●注文形式：VTC-501 ●寸法

質量3.7g/1p

■ショートバー
●注文形式
V T C 5 - B(黒）※ - 極数
2
4
8
R(赤）※
※絶縁色
●定格・仕様
耐電圧 AC1500V/1分間
材質 C2680R(Niメッキ)
絶縁材 PVC
極数(P) 全長A(mm)
2 7.9
4 17.9
8 37.9
■側板
●注文形式：VTC-5E1 ●寸法
■使用上の注意
※ショートバーは電線を配線する前に取付けてください。
※差し込む向きに注意してください。
※コモンが続く倍は反対側へ交互に取付けてください。
※ショートバーを外すときは下図のようにドライバーで除々に抜いてください。
組端子台
形VTC-501は部品販売のほか、任意極数をアッセンブリした「組端子台」での受注も承っております。
注文形式、並びに使用する部品の組み合わせは下記の通りです。

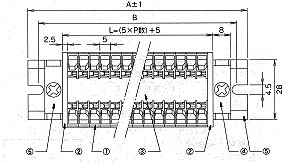

●寸法 ●注文形式　
VTCL-501-□P □に中間板の極数をご指定ください。
●使用部品（標準仕様）
NO. 品名 形式 数量/長さ
1 中間板 VTC-501 指定極数
2 側板 VTC-5E1 2
3 記名板 AP-12 中間板の極数に合わせて切断
4 止金具 CT-H 2
5 レール AS4 下記寸法にて切断
極数（P） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
端子全長(L) 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130
レール全長(A) 60 60 60 60 80 80 80 80 100 100 100 100 120 120 120 120 140 140 140 140 160 160 160 160 180
取付ピッチ（Ｂ） 50 50 50 50 70 70 70 70 90 90 90 90 110 110 110 110 130 130 130 130 150 150 150 150 170
26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50
135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240 245 250 255
180 180 180 200 200 200 200 220 220 220 220 240 240 240 240 260 260 260 260 280 280 280 280 300 300
170 170 170 190 190 190 190 210 210 210 210 230 230 230 230 250 250 250 250 270 270 270 270 290 290
●標準販売単位
形式 販売単位
◎VTC-501 100個
◎VTC-5E1 50個
◎VTC-5※B-2 1袋（50個入り）
◎VTC-5※B-4 1袋（50個入り）
◎VTC-5※B-8 1袋（50個入り）
◎印の機種は標準在庫品です。※には色記号B,Rのいずれかがはいります。
本製品使用上の注意
●電線の接続は1つのスプリングに対して1本としてください。
●保護接地用電線を接続しないで下さい。
●確実な結線のため、接続電線の端末処理は寸法を守ってください。
●配線、保守、点検は入力側遮断器を切り電気が来ていないことを確認してから行ってください。
●本製品はレール上に組み立て側板、止金具で固定してご使用ください。
