製品詳細
フレックスシャフト チューブなし コンパクト設計 SFタイプ
F1250
軸受けにオイレスメタル（プッシュ）使用。
基本的には手回し（遠隔操作）用。
※掲載しているスペックは手回しを想定したもの。

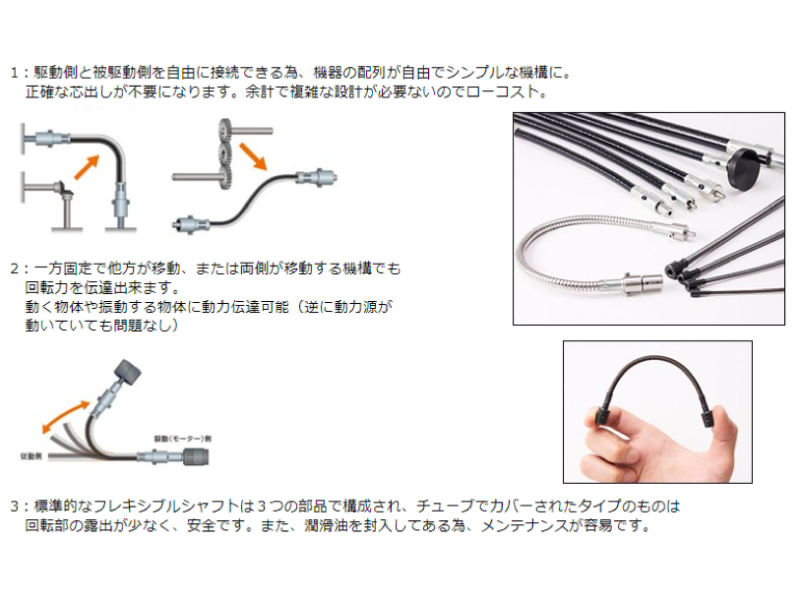

メリット
インナーシャフト以外の構造はDSタイプと全く同じなので、ローコストで丈夫である。反時計方向に回転時でも許容伝達トルクが80％までしか下がらない。
デメリット
低・中・高速回転にも対応できるが、その場合は大きな曲げ半径（目安はR≧50ｄ程度ｄはインナーシャフトの径）で使用しなければならない。
中・高速回転で使用する場合、DBタイプに比べると振動や熱が発生しやすい。
- 業界・用途
-
- 工作機械・ロボット
- 建設・土木
- 車・航空機・鉄道
- アミユーズメント
- エネルギー・プラント・原子力発電所
- 光学機器・照明・ライトガイド
- 工具(ドリル・バーナー)・攪拌機・配管洗浄機
- タイプ
- トルク伝達タイプ

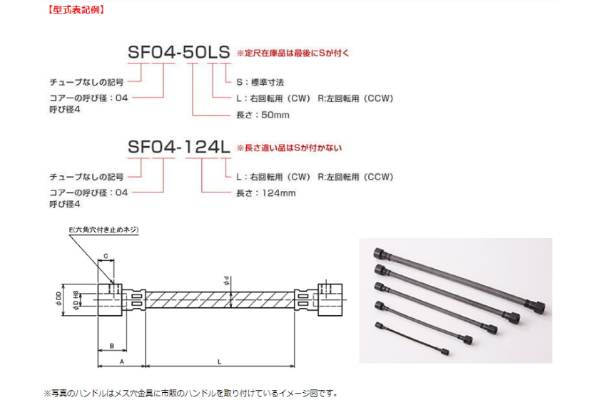

型式
◇製品と伝導能力
| 型式 | コアーの呼び径 | 許容伝達トルク | 最小曲げ半径 | 寸法（mm） | キー溝 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ｄ | N・cm（kgf・cm） | Ｒ（mm） | DH8 | A | B | C | DD | ねじE | L | 巾×深さ | |
| SF-04 | 4 | 9.8(1) | 100 | 4 | 25 | 15 | 7 | 10 | M3 | 30,50,100,150 | なし |
| SF-06 | 6.3 | 39.2(4) | 150 | 6 | 25 | 15 | 7 | 15 | M4 | 30,50,100,150,200 | なし |
| SF-08 | 8 | 78.4(8) | 200 | 7 | 30 | 18 | 10 | 15 | M5 | 50,100,150,200 | なし |
| SF-10 | 10 | 107.8(11) | 250 | 8 | 30 | 18 | 10 | 20 | M6 | 100,150,200,300 | なし |
| SF-13 | 13 | 186.2(19) | 325 | 10 | 35 | 18 | 10 | 22 | M6 | 100,150,200,300 | なし |
| ※SF-15 | 15 | 294(30) | 375 | 14 | 48 | 22 | 10 | 26 | M6 | ご指定ください | 巾5×深2.3 |
| ※SF-18 | 18 | 490(50) | 450 | 16 | 56 | 26 | 10 | 30 | M6 | ご指定ください | 巾5×深2.3 |
■注記 1） 標準品のコアーは右回転用（S巻）です。左回転用は特注品となります。
2） 長さ（L寸法）、軸端寸法が標準外のものも製作可能です。
※印は受注生産品です。
比較表
| 型式 | RS-04H～RS-13S | ||||
|---|---|---|---|---|---|
| 製品名称 | フレックスシャフト チューブなし コンパクト設計 SFタイプ | フレキシブルシャフト 標準品チューブ付き DBタイプ | フレキシブルシャフト 標準品チューブ付き DSタイプ | フレキシブルシャフト 標準品チューブ付リモコン（遠隔操作）用 CSタイプ | リモコン用RS(遠隔操作用フレキシブルシャフト） |
| 製品 |  |  | |  |  |
| 材質 | |||||
| RoHS2 | |||||
| 特長 | 軸受けにオイレスメタル（プッシュ）使用。 基本的には手回し（遠隔操作）用。 | 軸受けにボールベアリングを使用。 | 軸受けにオイレスメタル（プッシュ）使用。 | 軸受けにオイレスメタル（プッシュ）使用。 基本的には手回し（遠隔操作）用。 | リモコン用ＲＳは、遠隔操作用です。低速（100rpm以下）であれば左右両回転で使用できます。標準以外の形状・寸法のものも製作可能です。 |
| 業界・用途 | 工作機械・ロボット、建設・土木、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、建設・土木、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、建設・土木、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工作機械・ロボット、建設・土木、車・航空機・鉄道、アミユーズメント、エネルギー・プラント・原子力発電所、光学機器・照明・ライトガイド、工具(ドリル・バーナー)・攪拌機・配管洗浄機 | 工具(ドリル・バーナー)・攪拌機・配管洗浄機 |
| サイズ | |||||
| 製品詳細 | 確認する | 確認する | 確認する | 確認する | 確認する |
