スーパー柔軟フッ素チューブ(エコフレンドリー)E-SJECO
423
【バイオマスマーク認定商品】 石油資源由来プラスチックを25%削減したフッ素積層チューブ

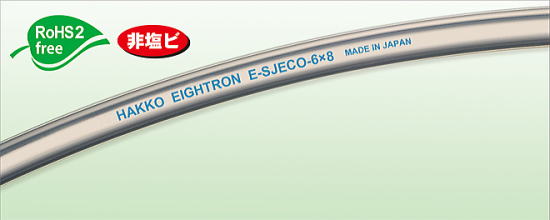

E-SJECO画像 E-SJECO 材質/構造 画像
■特徴
〜持続可能な社会の実現のために〜

「スーパー柔軟フッ素チューブ(エコフレンドリー)【E-SJECO】」は、外層に植物由来の原料(バイオマス原料)を使用することで、従来品に比べ石油資源由来プラスチックを25%削減したフッ素積層チューブです。

●耐薬品性…内層は4フッ化系フッ素樹脂(ETFE 系)のため、ほとんどの薬品に耐性があります。
●柔軟性…積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します。
●折れ難さ…市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します。
●非粘着性…内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます。
●可塑剤フリー…溶出物質の要因となる可塑剤を一切含まないノンオイル素材を採用しています。
●低溶出・低臭気…樹脂臭気、溶出物質が極めて少ないため食品・飲料、化粧品用途に適しています。
●高純度性…内層のフッ素樹脂は可塑剤などの添加剤を含まないため、高純度の薬液配管に適しています。

● 専用継手
  (専用継手との組合せで、チューブ・継手の
   選定ミスによる事故が予防できます)

■用途
● SDGsへの取り組みの一環として
● 理化学実験機器等の薬液移送用として
● 半導体関連機器・フラットパネル製造装置の
   薬液移送用として
● 飲料・食品機械の飲料・食品移送用として
● 香料・着色料・添加剤の充填ライン用として


※バイオマスマーク認定商品
バイオマスマーク
・使用温度範囲:-20〜80℃
・色調:透明
■規格

型式 内径×外径 使用圧力
MPa

許容
曲げ半径
at20℃
定尺 製品重量
mm at20℃ at80℃ mm m Kg/巻
E-SJECO-4×6 4×6 0〜0.6 0〜0.2 25 20 0.4
100 2.0
E-SJECO-6×8 6×8 0〜0.4 50 20 0.56
100 2.82
E-SJECO の技術データ

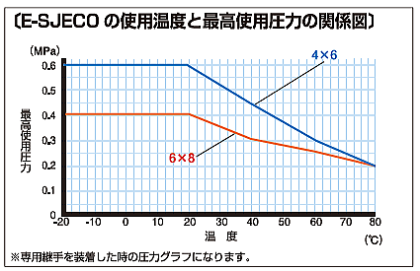

E-SJECO 圧力グラフ
 <非粘着性比較データ>
フッ素樹脂特有の非粘着性、すべり性を有し、衛生的で洗浄も効率的です。
下記に各樹脂の臨界表面張力と接触角のデータを示します。
日粘着性比較データ
 接触角図
※臨界表面張力:固体に対して接触角が
   0となる各液体の表面張力

試験内容表 洗浄ビフォアーアフター

<柔軟性比較試験>
 曲げ弾性測定
曲げ弾性測定図
●写真のようにチューブをU字に曲げた際に
   発生する弾力性を測定する。
 ※d間距離:60mm
試料名  曲げ弾性(N/60mm)
E-SJECO-4×6 1.25
他社製フッ素チューブ 3
曲げ弾性の数値が小さい方が、柔軟性に優れています。

●スーパー柔軟フッ素チューブ&ホース類(全18種類)一覧表
こちらをクリック

E-SJECOの専用継手

■積層チューブ専用継手 <E-FTS-(内径)×(外径)-(ネジ径)>

型式 ネジ 適合ホース 寸法(mm) 標準重量
内径×外径
(mm)
A D HEX g/個
E-FTS-2×4-R1/8 R1/8 2×4 24.5 10.5 10 16
E-FTS-3×5-R1/4 R1/4 3×5 30 13 14 29
E-FTS-4×6-R1/4 R1/4 4×6 31 14 14 33
E-FTS-5×7-R1/4 R1/4 5×7 31 14 14 33
E-FTS-6×8-R1/4 R1/4 6×8 33 16 17 30
E-FTS-6×9-R1/4 R1/4 6×9 35.5 18.5 17 44
E-FTS-8×12-R3/8 R3/8 8×12 41 21 19 63

材質:SUS316L(本体)、SUS304(ナット)
ホース取付図
より詳細な情報はこちら → 積層チューブ専用継手

■PEEK(カーボン強化)ナット締め継手 <AL>

型式 ネジ規格 推奨チューブ
内径x外径(mm)
寸法(mm) 製品重量
g/個
色調
A HEX1 HEX2
AL-010401CP R1/8 2.0×4.0 28 12  10 2.0 ブラック
AL-010602CP R1/4 4.0×6.0 33 14 14 5.0
AL-010802CP R1/4 6.0×8.0 36.5 16 16 6.0

材質:カーボン入りPEEK樹脂(ポリエーテルエーテルケトン+炭素繊維)
より詳細な情報はこちら →
