CC-Link Ver.1.10 CC-Link用入出力ターミナル端子台 E96
CC-Linkとは?
CC-Link(Control&Communication Link)は、FAシステムにおける多様なユーザーニーズにお応えするため、制御と情報のデータ処理を同時に、しかも高速で実現できるフィールドネットワークシステムです。
拡大するベンダ環境 高性能なネットワーク 省配線・低コスト
CC-Linkの特長

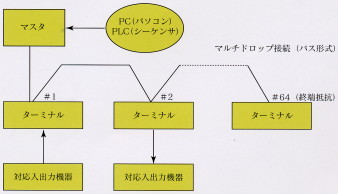

システム基本構成図
CC-Link対応製品一覧表
各製品へのリンクはこちらから
■CC-Link ver.1.10仕様一覧
■CC-Link 取扱の注意


■CC-Linkの特長

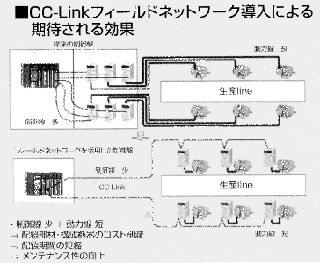

特長@省配線による効率化
従来、大量の制御線と長い動力線を使用して構築していた複雑な生産ラインをCC-Linkの活用によりシステムのシンプルかつ低コスト化をご提案いたします。
●配線部材構成機器のコスト削減
●配線期間の短縮
●メンテナンス性の向上
特長A拡大するマルチベンダ環境
数々のフィールド機器メーカーとタイアップし豊富な品揃えの中からお客様のFA環境に最適な機器を選択頂けます。
<2002年7月現在>
パートナーメーカー会員数→278社
接続製品数→402機種
電磁弁、センサ・変換機、温調計、電送措置、バーコード・ID、
ゲートウエイ、ロボット、ドライブetc
●用途に合わせた機種選択が容易

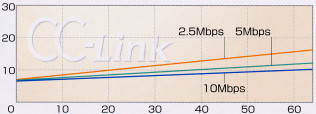

特長B高速な入出力応答
最大10Mbpsと高速な通信速度を実現。さらにハードウエアで実行するため、入出力応答時間が短く、しかも安定しています。

マスター局シーケンススキャンタイム5msの場合
●高速応答を必要とするセンサ入力や、大容量のデータ通信を必要とするインテリジェント機器との通信が可能
特長C距離の拡張も容易

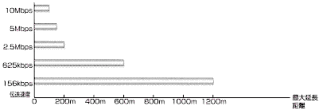

CC-Link の総延長距離は最大1.2Km(156kbps時)まで可能です。すべての条件で、局間ケーブル長は一律20cm以上です。(Ver.1.10仕様)

●ケーブル長の自由度が増し、配線作業及び機器を配置する場合の負荷を削減
特長D充実した機能
待機マスタ機能
マスタ局で異常が発生してもデータリンクを継続する
子局切り離し機能
異常発生時に該当子局を切り離して、正常局のみでデータリンクを続行する。
自動復列機能
異常発生により解列した局に対し、正常復帰したときに自動的にデータリンクに復列する。
トラブル発生時の復旧、及び立ち上げデバック作業の容易
テストモニタ機能
データリンク状態の確認、ハードウエアテスト、回線テストなどができます。


■システム基本構成図


■CC-Link対応製品一覧表
※型式をクリックすると、詳細ページへジャンプします。
ターミナル製品
I/O 点数 インターフェィス 取り付け 形式
入力 16点 縦型 3線圧接コネクタ レール、直付け C16X-AT1N
入力 32点 縦型 3線圧接コネクタ レール、直付け C32X-AT1N
入力 16点 縦型 ストリップ端子台 レール、直付け C16X-AT1V
入力 32点 縦型 ストリップ端子台 レール、直付け C32X-AT1V
入力 16点 横型 ストリップ端子台 レール C16X-BT1V
入力 16点 横型 ストリップ端子台 直付け C16X-BT1V-K

出力 16点 縦型 3線圧接コネクタ レール、直付け C16X-AT1N
出力 32点 縦型 3線圧接コネクタ レール、直付け C32X-AT1N
出力 16点 縦型 ストリップ端子台 レール、直付け C16Y-AT1V
出力 32点 縦型 ストリップ端子台 レール、直付け C32Y-AT1V
出力 16点 横型 ストリップ端子台 レール C16Y-BT1V
出力 16点 横型 ストリップ端子台 直付け C16Y-BT1V-K

入出力 8/8点 縦型 3線圧接コネクタ レール、直付け C08XY-AT1N
入出力 16/16点 縦型 3線圧接コネクタ レール、直付け C16XY-AT1N
入出力 8/8点 縦型 ストリップ端子台 レール、直付け C08XY-AT1V
入出力 16/16点 縦型 ストリップ端子台 レール、直付け C16XY-AT1V
アクセサリー
品名 仕様 形式
保護カバー 縦型 16点用 AT1N-C1
保護カバー 縦型 32点用 AT1N-C2
コネクタ
3線圧接コネクタ - AWG22〜24 PRS-3CN-2224
3線圧接コネクタ - AWG26〜28 PRS-3CN-2628
蓋用コネクタ - - PRS-3CN0101
