CC-Link Ver.1.10 CC-Link用入出力ターミナル端子台 96
ターミナル製品

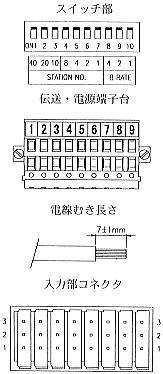

入力ターミナルコネクタ型 (3線圧接)
形式:C16X-AT1N
●16点入力ユニット
●縦型省スペース
●コネクタ3線圧接式
B RATE:伝送速度の設定
STATION NO:アドレスの設定
ピン配列
1 COM1
2 COM2
3 DA
4 DB
5 DG
6 SLD
7 +24V
8 24G
9 FG

ピン配列
3 COM2
2 XF〜X0
1 COM1
入力部仕様
絶縁方式 フォトカプラ絶縁
入力点数 16点
入力電流 約5mA
OFF電圧 3V 以下
ON電圧 15V 以上
応答時間 OFF→ON 0.2ms以下(DC24V時)
ON→OFF 0.2ms以下(DC24V時)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 40mA
質量 約145g
但し、入出力機器の消費電力は含みません。
P8

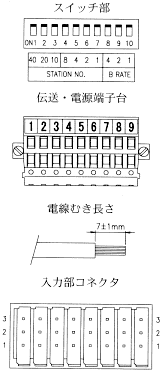

形式:C32X-AT1N

●32点入力ユニット
●縦型省スペース
●コネクタ3線圧接式
B RATE:伝送速度の設定
STATION NO:アドレスの設定
ピン配列
1 COM1
2 COM2
3 DA
4 DB
5 DG
6 SLD
7 +24V
8 24G
9 FG
ピン配列
3 COM2
2 XF〜X0
1 COM1
入力部仕様
絶縁方式 フォトカプラ絶縁
入力点数 32点
入力電流 約5mA
OFF電圧 3V 以下
ON電圧 15V 以上
応答時間 OFF→ON 0.2ms以下(DC24V時)
ON→OFF 0.2ms以下(DC24V時)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 50mA
質量 約207g
但し、入出力機器の消費電力は含みません。
P8

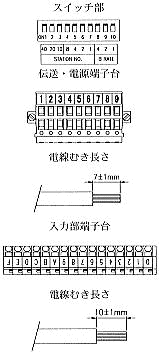

入力ターミナル端子台型型 (ストリップ線)
形式:C16X-AT1V

●16点入力ユニット
●縦型省スペース
●ストリップ線式
B RATE:伝送速度の設定
STATION NO:アドレスの設定
ピン配列
1 COM1
2 COM2
3 DA
4 DB
5 DG
6 SLD
7 +24V
8 24G
9 FG
ピン配列
1 F〜0
入力部仕様
絶縁方式 フォトカプラ絶縁
入力点数 16点
入力電流 約5mA
OFF電圧 3V 以下
ON電圧 15V 以上
応答時間 OFF→ON 0.2ms以下(DC24V時)
ON→OFF 0.2ms以下(DC24V時)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 40mA
質量 約145g
但し、入出力機器の消費電力は含みません。
P9

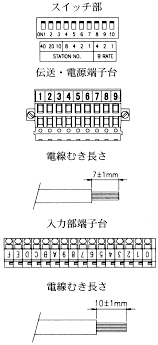

形式:C32X-AT1V
●32点入力ユニット
●縦型省スペース
●ストリップ線式
B RATE:伝送速度の設定
STATION NO:アドレスの設定
ピン配列
1 COM1
2 COM2
3 DA
4 DB
5 DG
6 SLD
7 +24V
8 24G
9 FG
ピン配列
1 F〜0
1 1F〜10
入力部仕様
絶縁方式 フォトカプラ絶縁
入力点数 32点
入力電流 約5mA
OFF電圧 3V 以下
ON電圧 15V 以上
応答時間 OFF→ON 0.2ms以下(DC24V時)
ON→OFF 0.2ms以下(DC24V時)
伝送速度 156Kbps/625Kbps/2.5Mbps
5.0Mbps/10Mbps(スイッチにて選択)
消費電力 50mA
質量 約207g
但し、入出力機器の消費電力は含みません。
