G-APEX製品価格改定のお願い 詳しくは下記PDFをご確認ください。 <PDF> (2014年11月12日) |
||||||||
熱収縮チューブ G-APEX 一層タイプ(保護、絶縁、防食、結束、識別、すべり止め、蛍光灯保護用途等) |
||||||||
No | 品名/型式 | 写真 | 耐熱 | 特長 | 収縮率 | 材質 | 難燃性 | 収縮前 内径(mm) |
1a | G5(難燃熱収縮チューブ) 〜φ180mm迄の大口径品あり 一部在庫品 (0.8〜15φまで その他1部サイズ) |
![]() |
-55〜125℃ | 一般型 難燃性 UL規格対応品 CSA規格対応品 色:黒、白、赤、青、黄、緑 |
2:1 | ポリオレフィン | 難燃性 | 1.0〜181.0![]() |
2a | G5-CB (薄肉難燃熱収縮チューブ) 一部在庫品 (0.8〜15φまで その他1部サイズ) |
![]() |
-55〜125℃ | 薄肉 難燃性 UL規格対応品 色:黒 |
2:1 | ポリオレフィン | 難燃性 | 1.4〜26.0![]() |
3a | G1 (一般型熱収縮チューブ) 一部在庫品 (0.8〜15φまで その他1部サイズ) |
![]() |
-55〜105℃ | 一般型 色:透明、 黒(受注製作品) |
2:1 | ポリオレフィン | - | 1.5〜61.5![]() |
4a | G5-3X (高収縮難燃 熱収縮チューブ) 一部在庫品 (3.0〜25.0φまで) |
![]() |
-55〜135℃ | 高収縮 難燃性 UL規格対応品 CSA規格対応品 色:黒、白、赤、青、黄、緑、透明 (透明のみUL規格対象外) ノーマーキング品 |
3:1 | ポリオレフィン | 難燃性 | 3.0〜25.0![]() |
5a | G5-135 (135℃対応難燃 熱収縮チューブ) 一部在庫品 (1.2〜50.8φまで) |
![]() |
-55〜135℃ | 高耐熱性 難燃性 UL規格対応品 CSA規格対応品 色:黒 ノーマーキング品 |
2:1 | ポリオレフィン | 難燃性 | 1.2〜50.8![]() |
6a | G5-YG (黄緑ストライプ色 熱収縮チューブ) 一部在庫品 (1.6〜50.8φまで) |
![]() |
-55〜125℃ | アース線用 難燃性 UL規格対応品 CSA規格対応品 色:黄緑ストライプ |
2:1 | ポリオレフィン | 難燃性 | 2.0〜51.5![]() |
7a | (中肉厚熱収縮チューブ) *寸法表右側に商品記載。 一時生産中止品 1部在庫品 |
![]() |
-55〜110℃ | 大口径 一般型 中肉厚 高収縮 色:黒 色物(受注製作品) |
3:1 | ポリオレフィン | - | 2.0〜350![]() |
8a | (中肉厚熱収縮チューブ) *寸法表右側に商品記載 一時生産中止品。 |
![]() |
高収縮、 厚肉 |
![]() |
||||
9a | YLPET PET熱収縮チューブ 一部在庫品 |
![]() |
-40〜125℃ | 薄肉(0.08o〜 UL規格対応品 耐酸性 耐油性 蛍光灯保護 電池保護 色:黒 色物(受注製作品) |
2:1 | PET | - | 3.0〜89.0![]() |
10a | NS2 (熱収縮ラバーグリップ) 一部在庫品 (20〜50φまで) |
![]() |
-55〜110℃ | 滑り止め 耐摩擦性 絶縁性 色:黒 色物(受注製作品) |
2:1 | 特殊EPDM | - | 20.0〜50.0![]() |
11a | (半硬質難燃ポリオレフィン 熱収縮チューブ) 一時生産中止品 |
![]() |
難燃 |
![]() |
||||
12a | new LFEP 蛍光灯・LED灯具飛散防止用熱収縮チューブ |
![]() |
-65℃〜200℃ | 6mの高所から落下しても破片が飛び散りません。 | 1.25:1 | FEP | 難燃性 | 16.5〜40.0![]() |
13a | new YLPET-SDF蛍光灯 LED蛍光灯光拡散熱収縮チューブ |
![]() |
-30℃〜80℃ | LED蛍光灯の光を拡散させる熱収縮チューブです。 | 1.8:1 | PET | - | 16.0〜35.0![]() |
14a | new 蛍光灯飛散防止PET熱収縮チューブ |
![]() |
-30℃〜80℃ | 落下や衝撃でガラスが破損した場合でも、ガラスの破片が飛散しません | 1.8:1 | PET | - | 16.0〜35.0![]() |
15a | new MT-2 医療グレード熱収縮チューブ (LDPE製) |
![]() |
〜105℃ | 透明性、柔軟性に優れ、耐化学溶剤性は良好、電気絶縁性にも優れています。 γ/ETO滅菌環境に適応しています。 |
2:1 | LDPE | - | 0.45〜10.0![]() |
G-APEX熱収縮チューブ 二層防水タイプ(防水、保護、絶縁、防食、大口径〜350o、配管保護用途等) |
||||||||
No | 品名/型式 | 写真 | 耐熱 | 特長 | 収縮率 | 材質 | 難燃性 | 収縮前 内径(mm) |
1b | AIS (防水熱収縮チューブ) 一部在庫品 |
![]() |
-45〜110℃ | 一般型 防水型 難燃性 UL規格対応品 (黒色のみ) 色:黒、透明 |
4:1 3:1 |
ポリオレフィン+接着層 | 難燃性 | 3.2〜38.1 4.0〜50.0 ![]() |

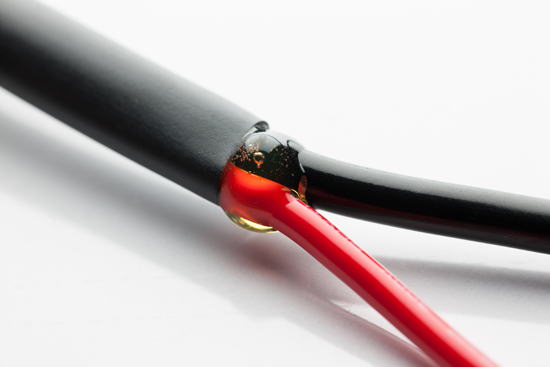

2b | AIS-ES (高収縮防水熱収縮チューブ) |
![]() |
-55〜130℃ | 高収縮 耐熱性 防水 耐紫外線性 |
4:1 | ポリオレフィン+接着層 | 難燃性 | 5.72〜17.78![]() |
3b | ABS (防水端子用熱収縮チューブ) |
![]() |
-55〜125℃ | 色識別 防水保護 UL規格対応品(非難燃) 色:透明赤、透明青、透明黄 |
3:1 | ポリオレフィン+接着層 | - | 1.5〜3.0![]() |
4b | APO (圧着端子用 柔軟ポリオレフィン 熱収縮チューブ) |
![]() |
-40〜105℃ | 色識別 防水保護 柔軟性 色:透明赤、透明青、透明黄 |
3:1 | ポリオレフィン+接着層 | - | 4.8±0.3〜 6.8±0.3 ![]() |
5b | ASM(6X) (6:1高収縮率厚肉 熱収縮チューブ) |
![]() |
-55〜110℃ | 超高収縮 防水 厚肉 耐摩耗性 色:黒 |
6:1 | ポリオレフィン+接着層 | - | 19.0〜235.0![]() |
6b | ATM (中肉厚防水 熱収縮チューブ) *寸法表左側に商品記載 |
![]() |
-55〜110℃ | 大口径 中肉厚 防水型 絶縁性 耐紫外線性 色:黒 |
3:1 | ポリオレフィン+接着層 | - | 8.0〜350.0![]() |
7b | AFF (中肉厚防水型配管保護用 熱収縮チューブ) |
![]() |
-35〜110℃ | 大口径 防水 中肉厚 耐紫外線性 |
3:1 | ポリオレフィン+接着層 | - | 33.0〜265.0![]() |
8b | ATM-FR (難燃中肉厚防水 熱収縮チューブ) |
![]() |
-55〜110℃ | 難燃性 防水 中肉厚 耐紫外線性 色:黒 |
3:1 | ポリオレフィン+接着層 | 難燃性 | 22.0〜160.0![]() |
9b | (難燃厚肉防水型 熱収縮チューブ) こちらの製品に 関しましては 取扱い停止品と なっております。 |
![]() |
難燃 防水 UL規格対応品 |
![]() |
||||
10b | AOS (中肉厚柔軟防水型 熱収縮チューブ) |
![]() |
-55〜110℃ | 柔軟 中肉厚 防水型 耐腐食性 |
4:1 | ポリオレフィン+接着層 | - | 6.0〜20.0![]() |
11b | ASM (厚肉防水型熱収縮チューブ) *寸法表左側に商品記載。 |
![]() |
-55〜110℃ | 厚肉 防水 耐紫外線性 色:黒 |
3:1 | ポリオレフィン+接着層 | - | 9.0〜300.0![]() |
12b | (ブレーキ・燃料配管保護用 熱収縮チューブ) 一時生産中止品 |
![]() |
防水 半硬質 耐紫外線性 |
![]() |
||||
13b | (熱融解性ポリアミドチューブ) 一時生産中止品 |
![]() |
![]() |
|||||
14b | NEW! ACS200 (柔軟防水型ポリオ レフィン熱収縮チューブ) |
![]() |
-40〜125℃ | 柔軟 防水 耐溶剤性 耐摩耗性 色:黒 |
4:1 | ポリオレフィン+接着層 | - | 5.75〜18.3![]() |
15b | NEW! AECM 半硬質ポリオレフィン ミニ防水キャップ |
![]() |
-55〜105℃ | 防水 耐腐食性 耐摩耗性 色:黒 |
4:1 | ポリオレフィン+接着層 | - | 5.72〜10.85![]() |
16b | new HBT 耐電圧シリコン 絶縁テープ 収縮しません |
![]() |
-60〜200℃ | 耐高温性 耐UV性 難燃性 絶縁性 |
収縮 しません |
シリコンテープ | - | -![]() |
17b | new WT200 伸縮防水テープ 収縮しません |
![]() |
-40〜100℃ | 耐UV性 耐摩耗性 耐アルカリ 耐酸性 防水性 色:黒 |
収縮 しません |
電子架橋化EPRゴム | - | -![]() |
18b | new WT300 防水密着テープ 収縮しません |
![]() |
-40〜90℃ | 粘着性 密封・防水性 耐電圧性 耐候性 耐老化性 耐化学腐食性 耐曲げ性 色:黒 |
収縮 しません |
- | - | -![]() |
G-APEX熱収縮チューブ 耐熱タイプ (フッ素樹脂製&耐熱ゴム、フッ素エラストマー製) |
||||||||
No | 品名/型式 | 写真 | 耐熱 | 特長 | 収縮率 | 材質 | 難燃性 | 収縮前 内径(mm) |
1c | HTK150 (150℃耐熱熱収縮チューブ) 一部在庫品 (1.2〜50.8φまで) |
![]() |
-55〜175℃ | 高耐熱性 難燃性 耐薬品性 耐摩耗性 UL規格対応品 MIL規格対応品 色:黒、透明 |
2:1 | PVDF | 難燃性 | 1.2〜50.8![]() |
2c | KYNAR (175℃耐熱半硬質 熱収縮チューブ) 一部在庫品 (1.2〜12.7φまで) |
![]() |
-55〜175℃ | 高耐熱性 耐薬品性 UL規格対応品 MIL規格対応品 (透明のみ) 耐摩耗性 耐腐食性 色:黒、透明 |
2:1 | PVDF | 難燃性 | 1.2〜50.8![]() |
3c | VITON (200℃耐熱エラストマー 熱収縮チューブ) 一部在庫品 (3.2〜19.1φまで) |
![]() |
-55〜200℃ | 柔軟 耐熱性 難燃性 低温特性 耐紫外線性 MIL規格対応品 色:黒 |
2:1 | フッ化エラストマー | 難燃性 | 3.2〜12.7![]() |
4c | DR (耐油性高耐熱エラストマー 熱収縮チューブ) 一部在庫品 (3.2〜12.7φまで) |
![]() |
-75〜150℃ | 柔軟 耐油性 高耐熱性 難燃性 耐摩耗性 耐化学性 MIL規格対応品 色:黒 |
2:1 | 高耐熱エラストマー | 難燃性 | 3.2〜50.8![]() |
5c | FEP (200℃高耐熱フッ素樹脂熱収縮チューブ) |
![]() |
-65〜200℃ | 耐熱一般型 耐摩耗性 耐薬品性 耐絶縁性 色:黒 |
1.25:1 | FEP | 難燃性 | 4.7〜103.0![]() |
6c | PTFE (260℃高耐熱フッ素樹脂 熱収縮チューブ) 一部在庫品 |
![]() |
-65〜260℃ | 耐薬品性 耐摩耗性 耐油性 耐熱性 耐紫外線性 MIL規格対応品 色:乳白色 |
1.6:1 | PTFE | 難燃性 | 2.36〜11.94![]() |
7c | PFA-260℃ フッ素樹脂熱収縮チューブ |
![]() |
-65℃〜260℃ | 耐薬品性 耐摩耗性 耐絶縁性 耐熱性 色:透明 |
1.25:1 | PFA | 難燃性 | 7〜103![]() |
8c | new MTC (医療グレードPVDF収縮チューブ) |
![]() |
〜150℃ | 耐摩耗性、耐熱性、難燃性、耐薬品性、電気絶縁性に優れます。 ガンマ線やETO滅菌が可能です。 |
- | PVDF | - | 0.6〜26.5![]() |
9c | new MTA (医療グレード半硬質PVDF収縮チューブ) |
![]() |
〜175℃ | 耐摩耗性、耐熱性、難燃性、耐薬品性、電気絶縁性に優れます。 ガンマ線やETO滅菌が可能です。 |
- | PVDF | - | 0.6〜25.4![]() |
G-APEX熱収縮チューブ 特殊タイプ (ファイバー融着、ネットスリーブ、分岐型、キャップタイプ、ハンダ入り、等) |
||||||||
No | 品名/型式 | 写真 | 耐熱 | 特長 | 収縮率 | 材質 | 難燃性 | 収縮前 内径(mm) |
1d | FOSP 光ファイバー融着スリーブ 一部在庫品 |
![]() |
-45〜100℃ | 光ファイバ 融着スリーブ 防湿性 耐環境性 色:透明 |
2:1 | ポリオレフィン+融着層+補強棒 | - | -![]() |
2d | 熱収縮スリーブ 生産中止品 |
![]() |
収縮スリーブ 柔軟 耐摩耗性 |
![]() |
||||
3d | ケーブル分岐処理防水 熱収縮スリーブ 生産中止品 |
![]() |
(2〜5分岐) 耐中電圧 耐紫外線性 |
![]() |
||||
4d | AEC ケーブル端末 処理防水熱収縮キャップ 一部在庫品 |
![]() |
-55〜110℃ | キャップタイプ 防水 耐中電圧 大口径 耐摩耗性 色:黒 |
2:1 | ポリオレフィン+接着層 | - | 12.0〜105.0![]() |
5d | ADW 光ターミナルボックス防水保護用収縮チューブ | ![]() |
-55〜110℃ | 防水 保護 耐紫外線性 色:黒 |
- | ポリオレフィン+接着層 | - | 33〜105![]() |
6d | BOOT 防水型熱収縮ブーツ 完全受注生産品 |
![]() |
-55〜135℃ | 難燃性 防水 色:黒 |
3:1 4:1 |
ポリオレフィン | 難燃性 | ![]() |
7d | BOOT-VITON 防水型熱収縮ブーツ 完全受注生産品 |
![]() |
-55〜200℃ | 難燃性 防水 耐熱性 耐薬品性 色:黒 |
- | フッ化エラストマー | 難燃性 | ![]() |
8d | (125℃耐熱ハンダ入 熱収縮スリーブ) 生産中止品 |
![]() |
収縮スリーブ 防水 |
![]() |
||||
9d | GAST-B (110℃耐熱ハンダ入 熱収縮スリーブ) 一部在庫品 (GAST-1(B1)〜 GAST-6(B1)φまで) |
![]() |
-55〜105℃ | ハンダ入り 収縮スリーブ 防水 色:黄、白、赤、青、 |
2:1 | ポリオレフィン+接着層+ハンダ | 1.7〜14.0 | |
10d | 175℃耐熱ハンダ入 熱収縮スリーブ ※こちらの製品は現在、生産中止です。(2016年11月24日) |
![]() |
耐熱タイプ 収縮スリーブ、防水 難燃 耐紫外線性 |
|||||
11d | CRIMP 防水タイプ熱収縮圧着端子 一部在庫品 |
![]() |
-55〜125℃ | 圧着端子入り 収縮スリーブ 防水 UL規格対応品 色:赤、青、黄(サイズによって色分けされます。) |
3:1 | ポリオレフィン+接着層+圧着端子 | ![]() |
|
12d | 超軽量防水タイプ 熱収縮圧着端子 一時生産中止品 |
![]() |
熱収縮 スリーブ、 軽量、 防水、難燃、 |
![]() |
||||
13d | NEW! GAST-RS 110℃ハンダ入り 熱収縮スリーブ |
![]() |
-55〜125℃ | ハンダ入り 収縮スリーブ防水 色:青・白 |
2:1 | ポリオレフィン+接着層+ハンダ | - | ![]() |
14d | NEW! APO-PBS 高弾性防水タイプ 熱収縮圧着端子 |
![]() |
-40〜105℃ | 圧着端子入り 収縮スリーブ 防水 高弾性 色:赤、青、黄(サイズによって色分けされます。) |
3:1 | ポリオレフィン+接着層+圧着端子 | - | ![]() |
G-APEX熱収縮チューブ その他 (非収縮タイプ、耐高電圧&銅ブスバー絶縁、PVC製等) |
||||||||
No | 品名/型式 | 写真 | 耐熱 | 特長 | 収縮率 | 材質 | 難燃性 | 収縮前 内径(mm) |
1e | BSPET PET編組スリーブ 収縮しません。 一部在庫品 |
![]() |
難燃タイプ: -50〜150℃ 非難燃タイプ: -50〜125℃ |
耐候性 耐溶剤性 耐摩耗性 難燃&非難燃タイプ有り。 UL規格対応品 色:黒 |
収縮しません。 | PET編組 | - | -![]() |
2e | BSWP マジック式PET編組スリーブ 収縮しません。 |
![]() |
-50〜125℃ | 耐候性 施工性 難燃&非難燃タイプ有り。 UL規格対応品 色:黒 |
収縮しません。 | PET編組+マジックテープ | - | -![]() |
3e | BS1000 セルフラップPET編組スリーブ 収縮しません。 一部在庫品 |
![]() |
-50〜150℃ | 軽量 施工性に 優れる 難燃&非難燃タイプ有り 耐紫外線性 色:黒 |
収縮しません。 | PET編組 | - | -![]() |
4e | セルフラップ高密度PET編組スリーブ 収縮しません。 生産中止品 |
![]() |
施工性に 優れる 難燃 耐紫外線性 |
![]() |
||||
5e | BS3000 ウェアハーネス 保護編組スリーブ 収縮しません。 |
![]() |
-50〜125℃ | 柔軟性 耐候性 耐溶剤性 耐摩擦性 色:黒 |
収縮しません。 | PET + PP編組 |
− | -![]() |
6e | HB1 銅ブスバー絶縁保護用 熱収縮チューブ(低電圧用) |
![]() |
-55〜125℃ | 耐低電圧 ブスバー保護 耐腐食性 耐化学性 難燃性 色:黒、白、赤、青、黄、緑 |
2:1 | ポリオレフィン | 難燃性 | 20.0〜180.0![]() |
7e | HB2 銅ブスバー絶縁保護用熱収縮チューブ(中電圧用) 一部在庫品 |
![]() |
-45〜105℃ | 耐中電圧 ブスバー保護 耐摩擦性 耐屈曲性 色:赤 |
2.5:1 | ポリオレフィン | - | 20.0〜210.0![]() |
8e | HB3 銅ブスバー絶縁保護用 熱収縮チューブ(高電圧用) |
![]() |
-45〜105℃ | 耐高電圧 ブスバー保護 耐摩擦性 耐屈曲性 色:赤 |
2.5:1 | ポリオレフィン | - | 25.0〜180.0![]() |
9e | ※こちらの製品は現在、生産中止です。(2016年12月2日) |
![]() |
防水 低温収縮 UL規格対応品 |
![]() |
||||
10e | 一時生産中止品 |
![]() |
分色用 難燃 |
![]() |
||||
11e | 一時生産中止品 |
![]() |
分色用 難燃 |
![]() |
||||
12e | new HBT 耐電圧シリコン 絶縁テープ 収縮しません |
![]() |
-60〜200℃ | 耐高温性 耐UV性 難燃性 絶縁性 |
収縮 しません |
シリコンテープ | - | -![]() |
13e | new WT200 伸縮防水テープ 収縮しません |
![]() |
-40〜100℃ | 耐UV性 耐摩耗性 耐アルカリ 耐酸性 防水性 色:黒 |
収縮 しません |
電子架橋化EPRゴム | - | -![]() |
14e | new WT300 防水密着テープ 収縮しません |
![]() |
-40〜90℃ | 粘着性 密封・防水性 耐電圧性 耐候性 耐老化性 耐化学腐食性 耐曲げ性 色:黒 |
収縮 しません |
- | - | -![]() |
G-APEX常温収縮チューブ | ||||||||
No | 品名/型式 | 写真 | 耐熱 | 特長 | 収縮率 | 材質 | 難燃性 | 収縮前 内径(mm) |
1f | new GNC |
![]() |
-40℃〜90℃ | (内蔵パテなしタイプ) 耐候性に優れるシリコンゴム材質で作られた常温収縮チューブです。 |
約3:1 | シリコンゴム | 22〜43![]() |
|
2f | new ANC |
![]() |
-40℃〜90℃ | (内蔵パテ付きタイプ) 耐候性に優れるシリコンゴム材質で作られた常温収縮チューブです。 |
約3:1 | シリコンゴム | 30〜40![]() |
|
3f | new NS7 シリコン常温収縮 グリップ保護チューブ |
![]() |
-40℃〜200℃ | 耐候性に優れるシリコン材質の常温収縮チューブ。釣竿・バット・ビリヤード・運動用具・工具などのグリップに使用できます。 | 約2.5:1 | シリコンゴム | 42±1![]() |
HOMEへ |
* 表の中の特長や用途、耐熱温度等はあくまでも目安としての参考値です。
保証値ではありませんので御注意下さい。同じ材質でもグレードにより性能が異なります。
御使用にあたっては、試験片などによる実験、試験で問題なきことを御確認の上、御使用下さい。
10/04/19Y
