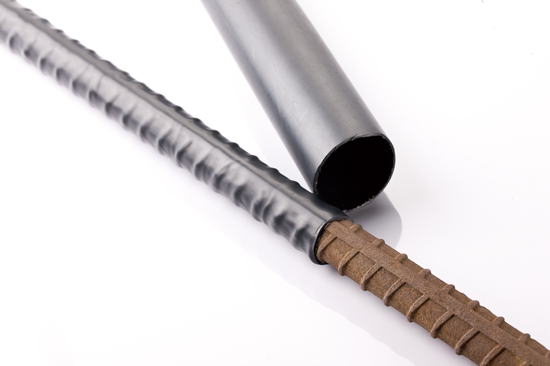

AFF
配管パイプ防食中肉厚接着剤付き熱収縮チューブ
耐ＵＶ性に優れ配管パイプの保護に最適です。		 収縮率３：１
※中止品 623　446

特徴
内面にはマスティック接着剤を使用している為、防水性に優れ
薬液や水回りの配管パイプ、金属配管の防食保護密封に
最適です。
外層には機械的強度に優れたポリオレフィン樹脂を使用。
耐紫外線性、防水性・耐腐食性に優れております。

製品仕様
使用温度範囲：-35〜110℃
収縮開始温度：90℃
完全収縮温度：120℃以上

標準色
黒のみ

※マーキング：なし
 AFF(中肉厚防水型配管保護用ポリオレフィン熱収縮チューブ)
型式 収縮前 (mm)
 収縮後(mm) 単長
(m／本)		 在庫区分
 内径 内径 肉厚
AFF-33/8 33 8.0 2.5 1.22 ×
AFF-40/12 40 12.0 2.5 1.22 ×
AFF-55/20 55 20.0 2.0 1.22 ×
AFF-75/25 75 25.0 2.0 1.22 ×
AFF-95/30 95 30.0 2.0 1.22 ×
AFF-120/40 120 40.0 2.0 1.22 ×
AFF-140/50 140 50.0 2.3 1.22 ×
AFF-160/50 160 50.0 2.3 1.22 ×
AFF-180/66 180 66.0 2.5 1.22 ×
AFF-205/70 205 70.0 2.5 1.22 ×
AFF-235/80 235 80.0 2.5 1.22 ×
AFF-265/75 265 75.0 3.0 1.22 ×
※こちらの製品は現在、生産中止品となっております（2022年11月17日）

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品 　△メーカー在庫品（納期２〜３週間程度)
　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品・ノーマーキング品）も承りますのでお問い合わせ下さい。

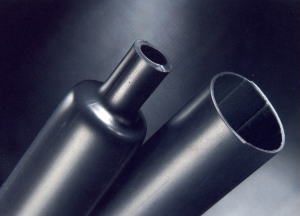

ASM　
厚肉防水型ポリオレフィン熱収縮チューブ
最高の絶縁性能でケーブルの接続部の保護やコネクター接合部に		 収縮率３：１
623　446
特徴
のポリオレフィン樹脂と熱融解性接着剤の組み合わせにより
最高の絶縁性能を持ち、ケーブルの接続部の保護や
コネクター接合部の保護に最適です。
また、耐摩耗性や耐腐食性に優れておりケミカル配管ラインや
電力通信ケーブルの保護にも使用出来ます。
絶縁性能、耐紫外線性、耐摩耗性に優れています。

製品仕様
使用温度範囲：-55〜110℃
収縮開始温度：80℃
完全収縮温度：120℃以上

標準色
黒のみ

マーキングあり

 ASM/GSM(厚肉防水型ポリオレフィン熱収縮チューブ)
WCSM 相当となります

型式 収縮前(mm) 収縮後(mm) 単長
(m／本)		 在庫区分
 内径 内径 肉厚
ASM-09 9.0 3.0 1.8 1.22 ○
ASM-13 13.0 4.0 2.5 1.22 ○
ASM-22 22.0 6.0 2.7 1.22 ○
ASM-33 33.0 8.0 3.2 1.22 ○
ASM-40 40.0 12.0 4.1 1.22 ○
ASM-45 45.0 12.0 4.1 1.22 ○
ASM-55 55.0 16.0 4.1 1.22 ×
ASM-75 75.0 22.0 4.1 1.22 ×
ASM-85 85.0 25.0 4.3 1.22 ×
ASM-95 95.0 30.0 4.3 1.22 ×
ASM-115 115.0 34.0 4.3 1.22 ×
ASM-130 130.0 36.0 4.3 1.22 ×
ASM-160 160.0 50.0 4.3 1.22 ×
ASM-180 180.0 50.0 4.3 1.22 ×
ASM-200 200.0 60.0 4.3 1.22 ×
ASM-235 235.0 65.0 4.5 1.22 ×
ASM-265 265.0 75.0 4.5 1.22 ×
ASM-300 300.0 85.0 4.5 1.22 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品　　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・ノーマーキング品）も承りますのでお問い合わせ下さい。

 ASM 物性値    (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
引張強度 ASTM D2671 ≧12MPa
破断伸び ASTM D2671 ≧350％
老化後破断伸び（150℃、168hrs） ASTM D2671 ≧300％
絶縁耐力 ASTM D 2671 ≧10kV/mm
体積抵抗率 ASTM D2671 ≧1012Ω.cm
銅安定性 ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。

接着剤の物性値
特性項目 試験方法 特性値
吸水性 ISO 62 ＜0.2％
剥離強度(PE) DIN 30672 4N/cm
※上記の値や項目は、予告なく変更になる場合があります。

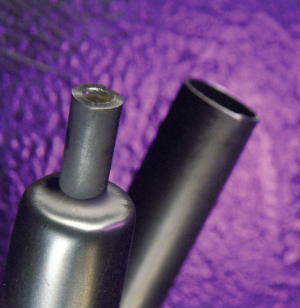

ASM(6X)
高収縮率厚肉防水型ポリオレフィン熱収縮チューブ
６分の１まで収縮しますのでコネクター接合部などに		 収縮率６：１
623　446
特徴
高収縮率のポリオレフィン樹脂と熱融解性ポリアミド樹脂の
組み合わせにより最高の絶縁性能を持ち、段差が大きい
ケーブル接続部の保護や光クロージャー、コネクター接合部の
保護に最適です。
耐UV性、防水性、耐摩耗性に優れています。
6:1の高収縮率。

製品仕様
使用温度範囲：-55〜110℃
収縮開始温度：80℃
完全収縮温度：120℃以上

標準色
黒のみ

マーキング無し		 ASM(6X)(6:1高収縮率厚肉防水型ポリオレフィン熱収縮チューブ)
HRHT 相当となります
型式 収縮前(mm) 収縮後(mm) 単長
(m／本)		 在庫区分
 内径 内径 肉厚
ASM（6X）-19/3.2 19.0 3.2 3.2 1.22 ×
ASM（6X）-33/5.5 33.0 5.5 3.4 1.22 ×
ASM（6X）-45/7.4 45.0 7.4 3.6 1.22 ×
ASM（6X）-51/8.3 51.0 8.3 4.8 1.22 ×
ASM（6X）-70/11.7 70.0 11.7 4.8 1.22 ×
ASM（6X）-89/17.1 89.0 17.1 4.8 1.22 ×
ASM（6X）-120/22.9 120.0 22.9 4.8 1.22 ×
ASM（6X）-235/40 235.0 40.0 4.8 1.22 ×

在庫区分：◎標準在庫品（バラ売り可）　○準在庫商品 　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。

 ASM-6X    物性値 (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
引張強度 ASTM D2671 ≧12Mpa
老化後引張強度(150℃、168hrs) ASTM D2671 ≧12Mpa
破断伸び ASTM D2671 ≧350％
老化後破断伸び (150℃、168hrs) ASTM D2671 ≧300％
絶縁耐力 ASTM D 2671 ≧１0kV/mm
体積抵抗率 ASTM D2671 ≧1012Ω.cm
熱衝撃 (225℃、4hrs) ASTM D 2671 合格
※上記の値や項目は、予告なく変更になる場合があります。

接着剤の物性値
特性項目 試験方法 特性値
吸水性 ISO 62 ＜0.2％
剥離強度(PE) DIN 30672 4N/cm
※上記の値や項目は、予告なく変更になる場合があります。
