耐圧防爆構造アダプター

●PFネジ拡大アダプタ 金属製
683

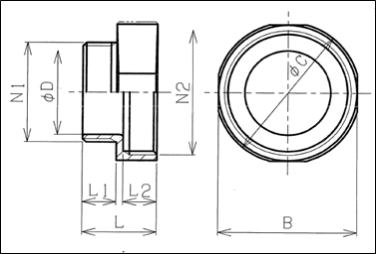

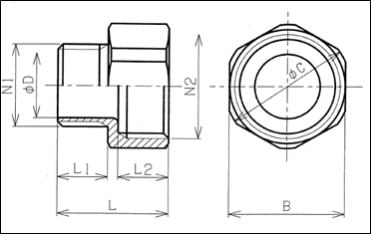

PFネジ拡大アダプタ 金属製
SR-16-22〜SR42-54



SR-54-70〜SR92-104

特長
本品を使用することにより、ネジサイズを拡大する事が出来ます。
材質:鋼+電気亜鉛メッキ
※ステンレス製、黄銅製をご希望の方はSRXにてご検討下さい





1サイズ拡大品

型式 オネジ
N1
メネジ
N2
φD
(mm)
B
(mm)
φC
(mm)
L1
(mm)
L2
(mm)
L
(mm)
SR16-22 PF1/2 PF3/4 15 32 35 16 16 35
SR22-28 PF3/4 PF1 20 38 41 16 20 40
SR28-36 PF1 PF1-1/4 26 46 50 20 20 44
SR36-42 PF1-1/4 PF1-1/2 34 54 58 20 20 44
SR42-54 PF1-1/2 PF2 39 67 73 20 20 44
SR54-70 PF2 PF2-1/2 51 82 85 20 22 46
SR70-82 PF2-1/2 PF3 62 99 103 25 25 56
SR82-92 PF3 PF3-1/2 79 110 114 25 25 56
SR92-104 PF3-1/2 PF4 88 124 128 25 25 56




2サイズ拡大品

型式 オネジ
N1
メネジ
N2
φD
(mm)
B
(mm)
φC
(mm)
L1
(mm)
L2
(mm)
L
(mm)
SR16-28 PF1/2 PF1 15 38 41 16 20 40
SR22-36 PF3/4 PF1-1/4 20 46 50 16 20 40
SR28-42 PF1 PF1-1/2 26 54 58 20 20 44
SR36-54 PF1-1/4 PF2 34 67 73 20 20 44
SR42-70 PF1-1/2 PF2-1/2 39 82 85 20 20 46
SR54-82 PF2 PF3 51 99 103 25 25 56
SR70-92 PF2-1/2 PF3-1/2 67 110 114 25 25 56
SR82-104 PF3 PF4 79 124 128 25 25 56




3サイズ拡大品

型式 オネジ
N1
メネジ
N2
φD
(mm)
B
(mm)
φC
(mm)
L1
(mm)
L2
(mm)
L
(mm)
SR16-36 PF1/2 PF1-1/4 15 46 50 16 20 40
SR22-42 PF3/4 PF1-1/2 20 54 58 16 20 40
SR28-54 PF1 PF2 26 67 73 20 20 44
SR36-70 PF1-1/4 PF2-1/2 34 82 85 20 22 46
SR42-82 PF1-1/2 PF3 39 99 103 25 25 56
SR54-92 PF2 PF3-1/2 51 110 114 25 25 56
SR70-104 PF2-1/2 PF4 67 124 128 25 25 56



●PFネジ縮小アダプタ 金属製
683

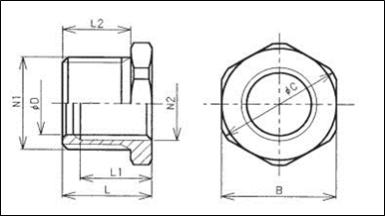

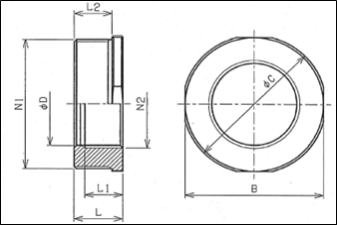

PFネジ拡大アダプタ 金属製
SA-22-16〜SA54-42



SA-70-22〜SA104-92

特長
本品を使用することにより、ネジサイズを縮小する事が出来ます。
材質:鋼+電気亜鉛メッキ
※ステンレス製、黄銅製をご希望の方はSAXにてご検討下さい。






1サイズ縮小

型式 オネジ
N1
メネジ
N2
φD
(mm)
B
(mm)
φC
(mm)
L1
(mm)
L2
(mm)
L
(mm)
SA22-16 PF3/4 PF1/2 16 32 35 22 19 25
SA28-22 PF1 PF3/4 24.1 35 38 20 21 26
SA36-28 PF1-1/4 PF1 30.3 46 50 20 21 26
SA42-36 PF1-1/2 PF1-1/4 39 50 54 20 21 26
SA54-42 PF2 PF1-1/2 44.8 63 67 20 21 26
SA70-54 PF2-1/2 PF2 56.7 77 80 22 22 28
SA82-70 PF3 PF2-1/2 72.2 91 94 25 25 32
SA92-82 PF3-1/2 PF3 84.9 105 109 25 25 32
SA104-92 PF4 PF3-1/2 97.4 115 119 25 25 32






2サイズ縮小

型式 オネジ
N1
メネジ
N2
φD
(mm)
B
(mm)
φC
(mm)
L1
(mm)
L2
(mm)
L
(mm)
SA28-16 PF1 PF1/2 18.6 35 38 20 21 26
SA36-22 PF1-1/4 PF3/4 24.1 46 50 20 21 26
SA42-28 PF1-1/2 PF1 30.3 50 54 20 21 26
SA54-36 PF2 PF1-1/4 39 63 67 20 21 26
SA70-42 PF2-1/2 PF1-1/2 44.8 77 80 22 22 28
SA82-54 PF3 PF2 56.7 91 94 25 25 32
SA92-70 PF3-1/2 PF2-1/2 72.2 105 109 25 25 32
SA104-82 PF4 PF3 84.9 115 119 25 25 32







3サイズ縮小

型式 オネジ
N1
メネジ
N2
φD
(mm)
B
(mm)
φC
(mm)
L1
(mm)
L2
(mm)
L
(mm)
SA36-16 PF1-1/4 PF1/2 18.6 46 50 20 21 26
SA42-22 PF1-1/2 PF3/4 24.1 50 54 20 21 26
SA54-28 PF2 PF1 30.3 63 67 20 21 26
SA70-36 PF2-1/2 PF1-1/4 39 77 80 22 22 28
SA82-42 PF3 PF1-1/2 44.8 91 94 25 25 32
SA92-54 PF3-1/2 PF2 56.7 105 109 25 25 32
SA104-70 PF4 PF2-1/2 72.2 115 119 25 25 32





4サイズ以上縮小

型式 オネジ
N1
メネジ
N2
φD
(mm)
B
(mm)
φC
(mm)
L1
(mm)
L2
(mm)
L
(mm)
SA-42-16 PF1-1/2 PF1/2 18.6 50 54 20 21 26
SA-42-36 PF1-1/2 PF1-1/4 39 50 54 20 21 26
SA54-22 PF2 PF3/4 24.1 63 67 20 21 26
SA-70-22 PF2-1/2 PF3/4 24.1 77 80 22 22 28
SA-70-28 PF2-1/2 PF1 30.3 77 80 22 22 28
SA82-28 PF3 PF1 30.3 91 94 25 25 32
SA82-36 PF3 PF1-1/4 39 91 94 25 25 32
SA92-36 PF3-1/2 PF1-1/4 39 105 109 25 25 32
SA92-42 PF3-1/2 PF1-1/2 44.8 105 109 25 25 32
SA-104-42 PF4 PF1-1/2 44.8 115 119 25 25 32
SA-104-54 PF4 PF2 56.7 115 119 25 25 32
