アダプター SRX-□□〜□□型  774


主材質 黄銅(鋼・ステンレスも可)
表面処理 電気亜鉛メッキ

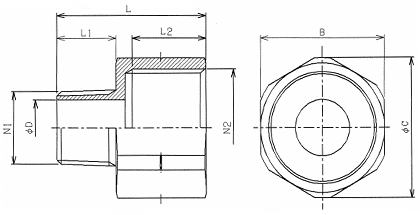

■Gネジ-Gネジ
同径
N1
(オスねじ)
N2
(メスねじ)
φD L1 L2 L B φC 重量
(kg)
Gねじ Gねじ G
型 式
SRX G1/2 × G1/2 15 22 19 46 26 28 0.1
SRX G3/4 × G3/4 20 22 19 46 32 35 0.14
SRX G1 × G1 26 25 19 49 38 41 0.17
SRX G1-1/4 × G1-1/4 34 25 21 52 46 50 0.25
SRX G1-1/2 × G1-1/2 40 25 26 57 54 58 0.36
SRX G2 × G2 50 25 26 57 67 73 0.52
SRX G2-1/2 × G2-1/2 62 28 26 62 82 85 0.7
SRX G3 × G3 79 28 26 62 99 103 0.9
 単位:mm

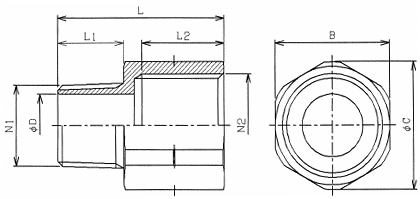

■Mネジ-Mネジ
同径
N1
(オスねじ)
N2
(メスねじ)
φD L1 L2 L B φC 重量
(kg)
Mねじ Mねじ
型 式
SRX M20 × M20 15 22 19 46 26 28 0.1
SRX M25 × M25 20 22 19 46 32 35 0.14
SRX M32 × M32 26 25 19 49 38 41 0.17
SRX M40 × M40 34 25 21 52 46 50 0.25
SRX M50 × M50 40 25 26 57 54 58 0.36
SRX M63 × M63 50 25 26 57 67 73 0.52
SRX M75 × M75 62 28 26 62 82 85 0.7
SRX M80 × M80 70 28 26 62 99 103 0.9
 単位:mm

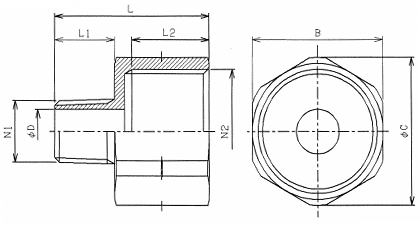

■NPTネジ-NPTネジ
同径
N1
(オスねじ)
N2
(メスねじ)
φD L1 L2 L B φC 重量
(s)
NPT
NPTねじ NPTねじ
型 式
SRX 1/2NPT × 1/2NPT 15 22 19 46 26 28 0.1
SRX 3/4NPT × 3/4NPT 20 22 19 46 32 35 0.14
SRX 1NPT × 1NPT 26 25 19 49 38 41 0.17
SRX 1-1/4NPT × 1-1/4NPT 34 25 21 52 46 50 0.25
SRX 1-1/2NPT × 1-1/2NPT 40 25 26 57 54 58 0.36
SRX 2NPT × 2NPT 50 25 26 57 67 73 0.52
SRX 2-1/2NPT × 2-1/2NPT 62 28 26 62 82 85 0.7
SRX 3NPT × 3NPT 70 28 26 62 99 103 0.9
 単位:mm

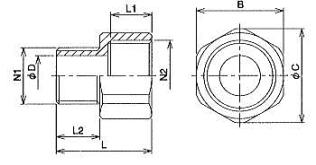

■Mネジ-Mネジ
1段
N1
(オスねじ)
N2
(メスねじ)
φD L1 L2 L B φC 重量
(kg)
Mねじ Mねじ
型 式
SRX M20 × M25 15 22 19 46 32 35 0.1
SRX M25 × M32 20 25 19 49 38 41 0.14
SRX M32 × M40 26 25 21 52 46 50 0.17
SRX M40 × M50 34 25 26 57 54 58 0.25
SRX M50 × M63 40 25 26 57 67 73 0.36
SRX M63 × M75 50 28 26 62 82 85 0.52
SRX M75 × M80 62 28 26 62 99 103 0.7
 単位:mm

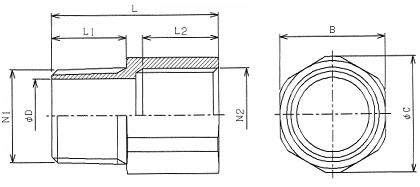

2段
N1
(オスねじ)
N2
(メスねじ)
φD L1 L2 L B φC 重量
(kg)
Mねじ Mねじ
型 式
SRX M20 × M32 15 25 19 49 38 41 0.12
SRX M25 × M40 20 25 21 52 46 50 0.15
SRX M32 × M50 26 25 26 57 54 58 0.25
SRX M40 × M63 34 25 26 57 67 73 0.37
SRX M50 × M75 40 28 26 62 82 85 0.52
SRX M63 × M80 50 28 26 62 99 103 0.7
 単位:mm

3段
N1
(オスねじ)
N2
(メスねじ)
φD L1 L2 L B φC 重量
(kg)
Mねじ Mねじ
型 式
SRX M20 × M40 15 25 21 52 46 50 0.15
SRX M25 × M50 20 25 26 57 54 58 0.25
SRX M32 × M63 26 25 26 57 67 73 0.37
SRX M40 × M75 34 28 26 62 82 85 0.52
SRX M50 × M80 40 28 26 62 99 103 0.7
 単位:mm

■Gネジ-Gネジ
1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ Gねじ
型 式
SRX G1/2 × G3/4 15 22 19 46 32 35 0.1
SRX G3/4 × G1 20 25 19 49 38 41 0.14
SRX G1 × G1-1/4 26 25 21 52 46 50 0.17
SRX G1-1/4 × G1-1/2 34 25 26 57 54 58 0.25
SRX G1-1/2 × G2 40 25 26 57 67 73 0.36
SRX G2 × G2-1/2 50 28 26 62 82 85 0.52
SRX G2-1/2 × G3 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ Gねじ
型 式
SRX G1/2 × G1 15 25 19 49 38 41 0.12
SRX G3/4 × G1-1/4 20 25 21 52 46 50 0.15
SRX G1 × G1-1/2 26 25 26 57 54 58 0.25
SRX G1-1/4 × G2 34 25 26 57 67 73 0.37
SRX G1-1/2 × G2-1/2 40 28 26 62 82 85 0.52
SRX G2 × G3 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ Gねじ
型 式
SRX G1/2 × G1-1/4 15 25 21 52 46 50 0.15
SRX G3/4 × G1-1/2 20 25 26 57 54 58 0.25
SRX G1 × G2 26 25 26 57 67 73 0.37
SRX G1-1/4 × G2-1/2 34 28 26 62 82 85 0.52
SRX G1-1/2 × G3 40 28 26 62 99 103 0.7
 単位:mm

■NPTネジ-NPTネジ
1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ NPTねじ
型 式
SRX 1/2NPT × 3/4NPT 15 22 19 46 32 35 0.1
SRX 3/4NPT × 1NPT 20 25 19 49 38 41 0.14
SRX 1NPT × 1-1/4NPT 26 25 21 52 46 50 0.17
SRX 1-1/4NPT × 1-1/2NPT 34 25 26 57 54 58 0.25
SRX 1-1/2NPT × 2NPT 40 25 26 57 67 73 0.36
SRX 2NPT × 2-1/2NPT 50 28 26 62 82 85 0.52
SRX 2-1/2NPT × 3NPT 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ NPTねじ
型 式
SRX 1/2NPT × 1NPT 15 25 19 49 38 41 0.12
SRX 3/4NPT × 1-1/4NPT 20 25 21 52 46 50 0.15
SRX 1NPT × 1-1/2NPT 26 25 26 57 54 58 0.25
SRX 1-1/4NPT × 2NPT 34 25 26 57 67 73 0.37
SRX 1-1/2NPT × 2-1/2NPT 40 28 26 62 82 85 0.52
SRX 2NPT × 3NPT 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ NPTねじ
型 式
SRX 1/2NPT × 1-1/4NPT 15 25 21 52 46 50 0.15
SRX 3/4NPT × 1-1/2NPT 20 25 26 57 54 58 0.25
SRX 1NPT × 2NPT 26 25 26 57 67 73 0.37
SRX 1-1/4NPT × 2-1/2NPT 34 28 26 62 82 85 0.52
SRX 1-1/2NPT × 3NPT 40 28 26 62 99 103 0.7
 単位:mm

■NPTネジ-Mネジ
同径
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Mねじ
型 式
SRX 1/2NPT × M20 15 22 19 46 26 28 0.1
SRX 3/4NPT × M25 20 22 19 46 32 35 0.14
SRX 1NPT × M32 26 25 19 49 38 41 0.17
SRX 1-1/4NPT × M40 34 25 21 52 46 50 0.25
SRX 1-1/2NPT × M50 40 25 26 57 54 58 0.36
SRX 2NPT × M63 50 25 26 57 67 73 0.52
SRX 2-1/2NPT × M75 62 28 26 62 82 85 0.7
SRX 3NPT × M80 70 28 26 62 99 103 0.9
 単位:mm

1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Mねじ
型 式
SRX 1/2NPT × M25 15 22 19 46 32 35 0.1
SRX 3/4NPT × M32 20 25 19 49 38 41 0.14
SRX 1NPT × M40 26 25 21 52 46 50 0.17
SRX 1-1/4NPT × M50 34 25 26 57 54 58 0.25
SRX 1-1/2NPT × M63 40 25 26 57 67 73 0.36
SRX 2NPT × M75 50 28 26 62 82 85 0.52
SRX 2-1/2NPT × M80 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Mねじ
型 式
SRX 1/2NPT × M32 15 25 19 49 38 41 0.12
SRX 3/4NPT × M40 20 25 21 52 46 50 0.15
SRX 1NPT × M50 26 25 26 57 54 58 0.25
SRX 1-1/4NPT × M63 34 25 26 57 67 73 0.37
SRX 1-1/2NPT × M75 40 28 26 62 82 85 0.52
SRX 2NPT × M80 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Mねじ
型 式
SRX 1/2NPT × M40 15 25 21 52 46 50 0.15
SRX 3/4NPT × M50 20 25 26 57 54 58 0.25
SRX 1NPT × M63 26 25 26 57 67 73 0.37
SRX 1-1/4NPT × M75 34 28 26 62 82 85 0.52
SRX 1-1/2NPT × M80 40 28 26 62 99 103 0.7
 単位:mm


■Gネジ-Mネジ
同径
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ Mねじ
型 式
SRX G1/2 × M20 15 22 19 46 26 28 0.1
SRX G3/4 × M25 20 22 19 46 32 35 0.14
SRX G1 × M32 26 25 19 49 38 41 0.17
SRX G1-1/4 × M40 34 25 21 52 46 50 0.25
SRX G1-1/2 × M50 40 25 26 57 54 58 0.36
SRX G2 × M63 50 25 26 57 67 73 0.52
SRX G2-1/2 × M75 62 28 26 62 82 85 0.7
SRX G3 × M80 75 28 26 62 99 103 0.9
 単位:mm

1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ Mねじ
型 式
SRX G1/2 × M25 15 22 19 46 32 35 0.1
SRX G3/4 × M32 20 25 19 49 38 41 0.14
SRX G1 × M40 26 25 21 52 46 50 0.17
SRX G1-1/4 × M50 34 25 26 57 54 58 0.25
SRX G1-1/2 × M63 40 25 26 57 67 73 0.36
SRX G2 × M75 50 28 26 62 82 85 0.52
SRX G2-1/2 × M80 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ Mねじ
型 式
SRX G1/2 × M32 15 25 19 49 38 41 0.12
SRX G3/4 × M40 20 25 21 52 46 50 0.15
SRX G1 × M50 26 25 26 57 54 58 0.25
SRX G1-1/4 × M63 34 25 26 57 67 73 0.37
SRX G1-1/2 × M75 40 28 26 62 82 85 0.52
SRX G2 × M80 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ Mねじ
型 式
SRX G1/2 × M40 15 25 21 52 46 50 0.15
SRX G3/4 × M50 20 25 26 57 54 58 0.25
SRX G1 × M63 26 25 26 57 67 73 0.37
SRX G1-1/4 × M75 34 28 26 62 82 85 0.52
SRX G1-1/2 × M80 40 28 26 62 99 103 0.7
 単位:mm


■NPTネジ-Gネジ
同径
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Gねじ
型 式
SRX 1/2NPT × G1/2 15 22 19 46 26 28 0.1
SRX 3/4NPT × G3/4 20 22 19 46 32 35 0.14
SRX 1NPT × G1 26 25 19 49 38 41 0.17
SRX 1-1/4NPT × G1-1/4 34 25 21 52 46 50 0.25
SRX 1-1/2NPT × G1-1/2 40 25 26 57 54 58 0.36
SRX 2NPT × G2 50 25 26 57 67 73 0.52
SRX 2-1/2NPT × G2-1/2 62 28 26 62 82 85 0.7
SRX 3NPT × G3 70 28 26 62 99 103 0.9
 単位:mm

1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Gねじ
型 式
SRX 1/2NPT × G3/4 15 22 19 46 32 35 0.1
SRX 3/4NPT × G1 20 25 19 49 38 41 0.14
SRX 1NPT × G1-1/4 26 25 21 52 46 50 0.17
SRX 1-1/4NPT × G1-1/2 34 25 26 57 54 58 0.25
SRX 1-1/2NPT × G2 40 25 26 57 67 73 0.36
SRX 2NPT × G2-1/2 50 28 26 62 82 85 0.52
SRX 2-1/2NPT × G3 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Gねじ
型 式
SRX 1/2NPT × G1 15 25 19 49 38 41 0.12
SRX 3/4NPT × G1-1/4 20 25 21 52 46 50 0.15
SRX 1NPT × G1-1/2 26 25 26 57 54 58 0.25
SRX 1-1/4NPT × G2 34 25 26 57 67 73 0.37
SRX 1-1/2NPT × G2-1/2 40 28 26 62 82 85 0.52
SRX 2NPT × G3 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
NPTねじ Gねじ
型 式
SRX 1/2NPT × G1-1/4 15 25 21 52 46 50 0.15
SRX 3/4NPT × G1-1/2 20 25 26 57 54 58 0.25
SRX 1NPT × G2 26 25 26 57 67 73 0.37
SRX 1-1/4NPT × G2-1/2 34 28 26 62 82 85 0.52
SRX 1-1/2NPT × G3 40 28 26 62 99 103 0.7
 単位:mm


■Mネジ-Gネジ
同径
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ Gねじ
型 式
SRX M20 × G1/2 15 22 19 46 26 28 0.1
SRX M25 × G3/4 20 22 19 46 32 35 0.14
SRX M32 × G1 26 25 19 49 38 41 0.17
SRX M40 × G1-1/4 34 25 21 52 46 50 0.25
SRX M50 × G1-1/2 40 25 26 57 54 58 0.36
SRX M63 × G2 50 25 26 57 67 73 0.52
SRX M75 × G2-1/2 62 28 26 62 82 85 0.7
SRX M80 × G3 70 28 26 62 99 103 0.9
 単位:mm

1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ Gねじ
型 式
SRX M20 × G3/4 15 22 19 46 32 35 0.1
SRX M25 × G1 20 25 19 49 38 41 0.14
SRX M32 × G1-1/4 26 25 21 52 46 50 0.17
SRX M40 × G1-1/2 34 25 26 57 54 58 0.25
SRX M50 × G2 40 25 26 57 67 73 0.36
SRX M63 × G2-1/2 50 28 26 62 82 85 0.52
SRX M75 × G3 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ Gねじ
型 式
SRX M20 × G1 15 25 19 49 38 41 0.12
SRX M25 × G1-1/4 20 25 21 52 46 50 0.15
SRX M32 × G1-1/2 26 25 26 57 54 58 0.25
SRX M40 × G2 34 25 26 57 67 73 0.37
SRX M50 × G2-1/2 40 28 26 62 82 85 0.52
SRX M63 × G3 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ Gねじ
型 式
SRX M20 × G1-1/4 15 25 21 52 46 50 0.15
SRX M25 × G1-1/2 20 25 26 57 54 58 0.25
SRX M32 × G2 26 25 26 57 67 73 0.37
SRX M40 × G2-1/2 34 28 26 62 82 85 0.52
SRX M50 × G3 40 28 26 62 99 103 0.7
 単位:mm



■Gネジ-NPTネジ
同径
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ NPTねじ NPT
型 式
SRXG1/2 × 1/2NPT 15 22 19 46 26 28 0.1
SRXG3/4 × 3/4NPT 20 22 19 46 32 35 0.14
SRXG1 × 1NPT 26 25 19 49 38 41 0.17
SRXG1-1/4 × 1-1/4NPT 34 25 21 52 46 50 0.25
SRXG1-1/2 × 1-1/2NPT 40 25 26 57 54 58 0.36
SRXG2 × 2NPT 50 25 26 57 67 73 0.52
SRXG2-1/2 × 2-1/2NPT 62 28 26 62 82 85 0.7
SRXG3 × 3NPT 79 28 26 62 99 103 0.9
 単位:mm

1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ NPTねじ NPT
型 式
SRXG1/2 × 3/4NPT 15 22 19 46 32 35 0.1
SRXG3/4 × 1NPT 20 25 19 49 38 41 0.14
SRXG1 × 1-1/4NPT 26 25 21 52 46 50 0.17
SRXG1-1/4 × 1-1/2NPT 34 25 26 57 54 58 0.25
SRXG1-1/2 × 2NPT 40 25 26 57 67 73 0.36
SRXG2 × 2-1/2NPT 50 28 26 62 82 85 0.52
SRXG2-1/2 × 3NPT 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ NPTねじ NPT
型 式
SRXG1/2 × 1NPT 15 25 19 49 38 41 0.12
SRXG3/4 × 1-1/4NPT 20 25 21 52 46 50 0.15
SRXG1 × 1-1/2NPT 26 25 26 57 54 58 0.25
SRXG1-1/4 × 2NPT 34 25 26 57 67 73 0.37
SRXG1-1/2 × 2-1/2NPT 40 28 26 62 82 85 0.52
SRXG2 × 3NPT 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Gねじ NPTねじ NPT
型 式
SRXG1/2 × 1-1/4NPT 15 25 21 52 46 50 0.15
SRXG3/4 × 1-1/2NPT 20 25 26 57 54 58 0.25
SRXG1 × 2NPT 26 25 26 57 67 73 0.37
SRXG1-1/4 × 2-1/2NPT 34 28 26 62 82 85 0.52
SRXG1-1/2 × 3NPT 40 28 26 62 99 103 0.7
 単位:mm


■Mネジ-NPTネジ
同径
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ NPTねじ
型 式
SRX M20 × 1/2NPT 15 22 19 46 26 28 0.1
SRX M25 × 3/4NPT 20 22 19 46 32 35 0.14
SRX M32 × 1NPT 26 25 19 49 38 41 0.17
SRX M40 × 1-1/4NPT 34 25 21 52 46 50 0.25
SRX M50 × 1-1/2NPT 40 25 26 57 54 58 0.36
SRX M63 × 2NPT 50 25 26 57 67 73 0.52
SRX M75 × 2-1/2NPT 62 28 26 62 82 85 0.7
SRX M80 × 3NPT 70 28 26 62 99 103 0.9
 単位:mm

1段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ NPTねじ
型 式
SRX M20 × 3/4NPT 15 22 19 46 32 35 0.1
SRX M25 × 1NPT 20 25 19 49 38 41 0.14
SRX M32 × 1-1/4NPT 26 25 21 52 46 50 0.17
SRX M40 × 1-1/2NPT 34 25 26 57 54 58 0.25
SRX M50 × 2NPT 40 25 26 57 67 73 0.36
SRX M63 × 2-1/2NPT 50 28 26 62 82 85 0.52
SRX M75 × 3NPT 62 28 26 62 99 103 0.7
 単位:mm

2段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ NPTねじ
型 式
SRX M20 × 1NPT 15 25 19 49 38 41 0.12
SRX M25 × 1-1/4NPT 20 25 21 52 46 50 0.15
SRX M32 × 1-1/2NPT 26 25 26 57 54 58 0.25
SRX M40 × 2NPT 34 25 26 57 67 73 0.37
SRX M50 × 2-1/2NPT 40 28 26 62 82 85 0.52
SRX M63 × 3NPT 50 28 26 62 99 103 0.7
 単位:mm

3段
N1(オスねじ) N2(メスねじ) φD L1 L2 L B φC 重量
(kg)
Mねじ NPTねじ
型 式
SRX M20 × 1-1/4NPT 15 25 21 52 46 50 0.15
SRX M25 × 1-1/2NPT 20 25 26 57 54 58 0.25
SRX M32 × 2NPT 26 25 26 57 67 73 0.37
SRX M40 × 2-1/2NPT 34 28 26 62 82 85 0.52
SRX M50 × 3NPT 40 28 26 62 99 103 0.7
 単位:mm


■ お問合せ  お問合せはメール又はFAXにてお願い致します。


1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい

製品の商品名、型式をご記入下さい。

4. 添付資料
(ファイル容量5MBまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
