カテゴリーNo.6　防水フレキ（樹脂フレキ）＞ネジ拡大・縮小・同径アダプタ　金属＆樹脂

カテゴリーNo.9ケーブルグランド＞ネジ拡大・縮小・同径アダプタ　金属＆樹脂

カテゴリ-5目次に戻る HOMEへ
アダプター　SAX-□□～□□型   774

※海外認証については、お問い合わせください

主材質 黄銅（鋼・ステンレスも可）
表面処理 ニッケルメッキ(黄銅のみ)



GB規格Gネジの受注は2020年6月末日までとなります。
　　＜ページ内 お知らせPDF参照＞

■Mネジ-Mネジ　　　※予告なく寸法や仕様を変更する場合があります。
1段

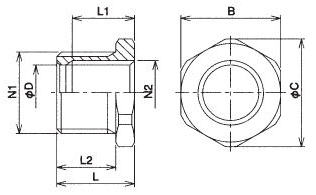

N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC 重量（㎏）
Mねじ  Mねじ
型　式
SAX M25×1.5 × M20×1.5 18.4 22 19 25 32 35 0.06
SAX M32×1.5 × M25×1.5 23.4 22 21 26 35 38 0.08
SAX M40×1.5 × M32×1.5 30.4 25 26 31 46 50 0.12
SAX M50×1.5 × M40×1.5 38.4 25 26 31 50 54 0.11
SAX M63×1.5 × M50×1.5 48.4 25 26 31 63 67 0.23
SAX M75×1.5 × M63×1.5 61.4 25 26 31 77 80 0.3
SAX M80×1.5 × M75×1.5 73.4 25 26 31 91 94 0.5
 単位：mm

2段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC 重量（㎏）
Mねじ Mねじ
 型　式
SAX M32×1.5 × M20×1.5 18.4 22 21 26 35 38 0.11
SAX M40×1.5 × M25×1.5 23.4 25 26 31 46 50 0.18
SAX M50×1.5 × M32×1.5 30.4 25 26 31 50 54 0.2
SAX M63×1.5 × M40×1.5 38.4 25 26 31 63 67 0.3
SAX M75×1.5 × M50×1.5 48.4 25 26 31 77 80 0.6
SAX M80×1.5 × M63×1.5 61.4 25 26 31 91 94 0.8
 単位：mm

3段
N1
（オスねじ） 		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Mねじ  Mねじ
型　式
SAX M40×1.5 × M20×1.5 18.4 25 26 31 46 50 0.18
SAX M50×1.5 × M25×1.5 23.4 25 26 31 50 54 0.2
SAX M63×1.5 × M32×1.5 30.4 25 26 31 63 67 0.3
SAX M75×1.5 × M40×1.5 38.4 25 26 31 77 80 0.6
SAX M80×1.5 × M50×1.5 48.4 25 26 31 91 94 0.8
 単位：mm

4段
N1
（オスねじ）  		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Mねじ  Mねじ
型　式
SAX M50×1.5 × M20×1.5 18.4 25 26 31 50 54 0.2
SAX M63×1.5 × M25×1.5 23.4 25 26 31 63 67 0.3
SAX M75×1.5 × M32×1.5 30.4 25 26 31 77 80 0.6
SAX M80×1.5 × M40×1.5 38.4 25 26 31 91 94 0.8
 単位：mm

5段
N1（オスねじ）  N2（メスねじ） φD L1 L2 L B φC 重量（㎏）
Mねじ  Mねじ
型　式
SAX M63×1.5 × M20×1.5 18.4 25 26 31 63 67 0.3
SAX M75×1.5 × M25×1.5 23.4 25 26 31 77 80 0.6
SAX M80×1.5 × M32×1.5 30.4 25 26 31 91 94 0.8
 単位：mm

6段
N1（オスねじ）  N2（メスねじ） φD L1 L2 L B φC 重量（㎏）
Mねじ  Mねじ
型　式
SAX M75×1.5 × M20×1.5 18.4 25 26 31 77 80 0.6
SAX M80×1.5 × M25×1.5 23.4 25 26 31 91 94 0.8
 単位：mm

7段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC 重量（㎏）
Mねじ  Mねじ
型　式
SAX M80×1.5 × M20×1.5 18.4 25 26 31 91 94 0.8
 単位：mm
■Gネジ-Gネジ　　　※予告なく寸法や仕様を変更する場合があります。
*お知らせ*　　GB規格Gネジの受注は2020年6月末日までとなります。
 ↓
PDF
1段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC
Gねじ Gねじ
型　式
SAXJ G3/4 × G1/2 18.6 22 22 28 32 35
SAXJ G1 × G3/4 24.1 27 22 32 35 38
SAXJ G1-1/4 × G1 30.2 27 27 32 46 50
SAXJ G1-1/2 × G1-1/4 38.9 27 27 32 50 54
SAXJ G2 × G1-1/2 44.8 27 27 32 63 67
SAXJ G2-1/2 × G2 56.6 40 27 45 77 80
SAXJ G3 × G2-1/2 72.2 42 40 47 91 94
 単位：mm

2段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC
Gねじ Gねじ
型　式
SAXJ G1 × G1/2 18.6 22 21 26 35 38
SAXJ G1-1/4 × G3/4 24.2 25 26 31 46 50
SAXJ G1-1/2 × G1 30.3 25 26 31 50 54
SAXJ G2 × G1-1/4 39 25 26 31 63 67
SAXJ G2-1/2 × G1-1/2 44.9 25 26 31 77 80
SAXJ G3 × G2 56.7 25 26 31 91 94
 単位：mm

3段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC
Gねじ Gねじ
型　式
SAXJ G1-1/4 × G1/2 18.6 25 26 31 46 50
SAXJ G1-1/2 × G3/4 24.2 25 26 31 50 54
SAXJ G2 × G1 30.3 25 26 31 63 67
SAXJ G2-1/2 × G1-1/4 39 25 26 31 77 80
SAXJ G3 × G1-1/2 44.9 25 26 31 91 94
 単位：mm

4段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC
Gねじ Gねじ
型　式
SAXJ G1-1/2 × G1/2 18.6 25 26 31 50 54
SAXJ G2 × G3/4 24.2 25 26 31 63 67
SAXJ G2-1/2 × G1 30.3 25 26 31 77 80
SAXJ G3 × G1-1/4 39 25 26 31 91 94
 単位：mm

5段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC
Gねじ Gねじ
型　式
SAXJ G2 × G1/2 18.6 25 26 31 63 67
SAXJ G2-1/2 × G3/4 24.2 25 26 31 77 80
SAXJ G3 × G1 30.3 25 26 31 91 94
 単位：mm

6段
N1（オスねじ）  N2（メスねじ） φD L1 L2 L B φC
Gねじ Gねじ
型　式
SAXJ G2-1/2 × G1/2 18.6 25 26 31 77 80
SAXJ G3 × G3/4 24.2 25 26 31 91 94
 単位：mm

7段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Gねじ
型　式
SAXJ G3 × G1/2 18.6 25 26 31 91 94
 単位：mm
■NPTネジ-NPTネジ　　　※予告なく寸法や仕様を変更する場合があります。
1段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
NPTねじ NPTねじ
型　式
SAX 3/4NPT × 1/2NPT 17.3 22 22 28 32 35 0.06
SAX 1NPT × 3/4NPT 22.6 22 27 32 35 38 0.08
SAX 1-1/4NPT × 1NPT 28.4 27 27 32 46 50 0.12
SAX 1-1/2NPT × 1-1/4NPT 37.2 27 27 32 50 54 0.11
SAX 2NPT × 1-1/2NPT 43.3 27 27 32 63 67 0.23
SAX 2-1/2NPT × 2NPT 55.3 27 40 45 77 80 0.3
SAX 3NPT × 2-1/2NPT 66.8 40 42 47 91 94 0.5
 単位：mm

2段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC 重量
（㎏）
NPTねじ NPTねじ
型　式
SAX 1NPT × 1/2NPT 17.3 22 27 32 35 38 0.11
SAX 1-1/4NPT × 3/4NPT 22.6 25 27 32 46 50 0.18
SAX 1-1/2NPT × 1NPT 28.4 27 27 32 50 54 0.2
SAX 2NPT × 1-1/4NPT 37.2 27 27 32 63 67 0.3
SAX 2-1/2NPT × 1-1/2NPT 43.3 27 40 45 77 80 0.6
SAX 3NPT × 2NPT 55.3 27 42 47 91 94 0.8
 単位：mm

3段
N1（オスねじ） N2（メスねじ） φD L1 L2 L B φC 重量（㎏）
NPTねじ NPTねじ
型　式
SAX　1-1/4NPT × 1/2NPT 17.3 25 27 32 46 50 0.18
SAX　1-1/2NPT × 3/4NPT 22.6 25 27 32 50 54 0.2
SAX　2NPT × 1NPT 28.4 27 27 32 63 67 0.3
SAX　2-1/2NPT × 1-1/4NPT 37.2 27 40 45 77 80 0.6
SAX　3NPT × 1-1/2NPT 43.3 27 42 47 91 94 0.8
 単位：mm

4段
N1(オスねじ） N2（メスねじ） φD L1 L2 L B φC 重量（kg）
NPTねじ NPTねじ
型　式
SAX 1-1/2NPT × 1/2NPT 17.3 25 27 32 50 54 0.2
SAX 2NPT × 3/4NPT 22.6 25 27 32 63 67 0.3
SAX 2-1/2NPT × 1NPT 28.4 27 40 45 77 80 0.6
SAX 3NPT × 1-1/4NPT 37.2 27 42 47 91 94 0.8
 単位：mm

5段
N1
(オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量（kg）
NPTねじ NPTねじ
型　式
SAX 2NPT × 1/2NPT 17.3 25 27 32 63 67 0.3
SAX 2-1/2NPT × 3/4NPT 22.6 25 40 45 77 80 0.6
S AX 3NPT × 1NPT 28.4 27 42 47 91 94 0.8
 単位：mm

6段
N1(オスねじ） N2（メスねじ） φD L1 L2 L B φC 重量（kg）
NPTねじ NPTねじ
型　式
SAX 2-1/2NPT × 1/2NPT 17.3 25 40 45 77 80 0.6
SAX 3NPT × 3/4NPT 22.6 25 42 47 91 94 0.8
 単位：mm

7段
N1
(オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量（kg）
NPTねじ NPTねじ
型　式
SAX 3NPT × 1/2NPT 17.3 25 42 47 91 94 0.8
 単位：mm

■NPTネジ-Mネジ　　　※予告なく寸法や仕様を変更する場合があります。
1段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
NPTねじ Mねじ
型　式
SAX 3/4NPT × M20×1.5 18.4 22 22 28 32 35 0.06
SAX 1NPT × M25×1.5 23.4 22 27 32 35 38 0.08
SAX 1-1/4NPT × M32×1.5 30.4 25 27 32 46 50 0.12
SAX 1-1/2NPT × M40×1.5 38.4 25 27 32 50 54 0.11
SAX 2NPT × M50×1.5 48.4 25 27 32 63 67 0.23
SAX 2-1/2NPT × M63×1.5 61.4 25 40 45 77 80 0.3
SAX 3NPT × M75×1.5 73.4 25 42 47 91 94 0.5
 単位：mm

2段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
NPTねじ Mねじ
型　式
SAX 1NPT × M20×1.5 18.4 22 27 32 35 38 0.11
SAX 1-1/4NPT × M25×1.5 23.4 25 27 32 46 50 0.18
SAX 1-1/2NPT × M32×1.5 30.4 25 27 32 50 54 0.2
SAX 2NPT × M40×1.5 38.4 25 27 32 63 67 0.3
SAX 2-1/2NPT × M50×1.5 48.4 25 40 45 77 80 0.6
SAX 3NPT × M63×1.5 61.4 25 42 47 91 94 0.8
 単位：mm

3段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
NPTねじ Mねじ
型　式
SAX　1-1/4NPT × M20×1.5 18.4 25 27 32 46 50 0.18
SAX　1-1/2NPT × M25×1.5 23.4 25 27 32 50 54 0.2
SAX　2NPT × M32×1.5 30.4 25 27 32 63 67 0.3
SAX　2-1/2NPT × M40×1.5 38.4 25 40 45 77 80 0.6
SAX　3NPT × M50×1.5 48.4 25 42 47 91 94 0.8
 単位：mm

4段
N1
(オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（kg）
NPTねじ Mねじ
型　式
SAX 1-1/2NPT × M20×1.5 18.4 25 27 32 50 54 0.2
SAX 2NPT × M25×1.5 23.4 25 27 32 63 67 0.3
SAX 2-1/2NPT × M32×1.5 30.4 25 40 45 77 80 0.6
SAX 3NPT × M40×1.5 38.4 25 42 47 91 94 0.8
 単位：mm

5段
N1
(オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（kg）
NPTねじ Mねじ
型　式
SAX 2NPT × M20×1.5 18.4 25 27 32 63 67 0.3
SAX 2-1/2NPT × M25×1.5 23.4 25 40 45 77 80 0.6
SAX 3NPT × M32×1.5 30.4 25 42 47 91 94 0.8
 単位：mm

6段
N1
(オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（kg）
NPTねじ Mねじ
型　式
SAX 2-1/2NPT × M20×1.5 18.4 25 40 45 77 80 0.6
SAX 3NPT × M25×1.5 23.4 25 42 47 91 94 0.8
 単位：mm

7段
N1
(オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（kg）
NPTねじ Mねじ
型　式
SAX 3NPT × M20×1.5 18.4 25 42 47 91 94 0.8
 単位：mm


■Gネジ-Mネジ　　　※予告なく寸法や仕様を変更する場合があります。
*お知らせ*　　GB規格Gネジの受注は2020年6月末日までとなります。
 ↓
PDF
1段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Mねじ
型　式
SAXJ G3/4 × M20×1.5 18.4 22 19 25 32 35
SAXJ G1 × M25×1.5 23.4 22 21 26 35 38
SAXJ G1-1/4 × M32×1.5 30.4 25 26 31 46 50
SAXJ G1-1/2 × M40×1.5 38.4 25 26 31 50 54
SAXJ G2 × M50×1.5 48.4 25 26 31 63 67
SAXJ G2-1/2 × M63×1.5 61.4 25 26 31 77 80
SAXJ G3 × M75×1.5 73.4 25 26 31 91 94
 単位：mm

2段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Mねじ
型　式
SAXJ G1 × M20×1.5 18.4 22 21 26 35 38
SAXJ G1-1/4 × M25×1.5 23.4 25 26 31 46 50
SAXJ G1-1/2 × M32×1.5 30.4 25 26 31 50 54
SAXJ G2 × M40×1.5 38.4 25 26 31 63 67
SAXJ G2-1/2 × M50×1.5 48.4 25 26 31 77 80
SAXJ G3 × M63×1.5 61.4 25 26 31 91 94
 単位：mm

3段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Mねじ
型　式
SAXJ G1-1/4 × M20×1.5 18.4 25 26 31 46 50
SAXJ G1-1/2 × M25×1.5 23.4 25 26 31 50 54
SAXJ G2 × M32×1.5 30.4 25 26 31 63 67
SAXJ G2-1/2 × M40×1.5 38.4 25 26 31 77 80
SAXJ G3 × M50×1.5 48.4 25 26 31 91 94
 単位：mm

4段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Mねじ
型　式
SAXJ G1-1/2 × M20×1.5 18.4 25 26 31 50 54
SAXJ G2 × M25×1.5 23.4 25 26 31 63 67
SAXJ G2-1/2 × M32×1.5 30.4 25 26 31 77 80
SAXJ G3 × M40×1.5 38.4 25 26 31 91 94
 単位：mm

5段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Mねじ
型　式
SAXJ G2 × M20×1.5 18.4 25 26 31 63 67
SAXJ G2-1/2 × M25×1.5 23.4 25 26 31 77 80
SAXJ G3 × M32×1.5 30.4 25 26 31 91 94
 単位：mm

6段
N1
（オスねじ） 		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Mねじ
型　式
SAXJ G2-1/2 × M20×1.5 18.4 25 26 31 77 80
SAXJ G3 × M25×1.5 23.4 25 26 31 91 94
 単位：mm

7段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Gねじ Mねじ
型　式
SAXJ G3 × M20×1.5 18.4 25 26 31 91 94
 単位：mm


■NPTネジ-Gネジ　　　※予告なく寸法や仕様を変更する場合があります。
1段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
NPTねじ Gねじ
型　式
SAXJ 3/4NPT × G1/2 18.6 22 19 25 32 35
SAXJ 1NPT × G3/4 24.2 22 21 26 35 38
SAXJ 1-1/4NPT × G1 30.3 25 26 31 46 50
SAXJ 1-1/2NPT × G1-1/4 39 25 26 31 50 54
SAXJ 2NPT × G1-1/2 44.9 25 26 31 63 67
SAXJ 2-1/2NPT × G2 56.7 25 26 31 77 80
SAXJ 3NPT × G2-1/2 72.2 25 26 31 91 94
 単位：mm

2段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
NPTねじ Gねじ
型　式
SAXJ 1NPT × G1/2 18.6 22 21 26 35 38
SAXJ 1-1/4NPT × G3/4 24.2 25 26 31 46 50
SAXJ 1-1/2NPT × G1 30.3 25 26 31 50 54
SAXJ 2NPT × G1-1/4 39 25 26 31 63 67
SAXJ 2-1/2NPT × G1-1/2 44.9 25 26 31 77 80
SAXJ 3NPT × G2 56.7 25 26 31 91 94
 単位：mm

3段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
NPTねじ Gねじ
型　式
SAXJ 1-1/4NPT × G1/2 18.6 25 26 31 46 50
SAXJ 1-1/2NPT × G3/4 24.2 25 26 31 50 54
SAXJ 2NPT × G1 30.3 25 26 31 63 67
SAXJ 2-1/2NPT × G1-1/4 39 25 26 31 77 80
SAXJ 3NPT × G1-1/2 44.9 25 26 31 91 94
 単位：mm

4段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
NPTねじ Gねじ
型　式
SAXJ 1-1/2NPT × G1/2 18.6 25 26 31 50 54
SAXJ 2NPT × G3/4 24.2 25 26 31 63 67
SAXJ 2-1/2NPT × G1 30.3 25 26 31 77 80
SAXJ 3NPT × G1-1/4 39 25 26 31 91 94
 単位：mm

5段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
NPTねじ Gねじ
型　式
SAXJ 2NPT × G1/2 18.6 25 26 31 63 67
SAXJ 2-1/2NPT × G3/4 24.2 25 26 31 77 80
SAXJ 3NPT × G1 30.3 25 26 31 91 94
 単位：mm

6段
N1
（オスねじ） 		 N2
（メスねじ）		 φD L1 L2 L B φC
NPTねじ Gねじ
型　式
SAXJ 2-1/2NPT × G1/2 18.6 25 26 31 77 80
SAXJ 3NPT × G3/4 24.2 25 26 31 91 94
 単位：mm

7段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
NPTねじ Gねじ
型　式
SAXJ 3NPT × G1/2 18.6 25 26 31 91 94
 単位：mm


■Mネジ-Gネジ　　　※予告なく寸法や仕様を変更する場合があります。
1段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ Gねじ
型　式
SAXJ M25×1.5 × G1/2 18.6 22 19 25 32 35
SAXJ M32×1.5 × G3/4 24.2 22 21 26 35 38
SAXJ M40×1.5 × G1 30.3 25 26 31 46 50
SAXJ M50×1.5 × G1-1/4 39 25 26 31 50 54
SAXJ M63×1.5 × G1-1/2 44.9 25 26 31 63 67
SAXJ M75×1.5 × G2 56.7 25 26 31 77 80
SAXJ M80×1.5 × G2-1/2 72.2 25 26 31 91 94
 単位：mm

2段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ Gねじ
型　式
SAXJ M32×1.5 × G1/2 18.6 22 21 26 35 38
SAXJ M40×1.5 × G3/4 24.2 25 26 31 46 50
SAXJ M50×1.5 × G1 30.3 25 26 31 50 54
SAXJ M63×1.5 × G1-1/4 39 25 26 31 63 67
SAXJ M75×1.5 × G1-1/2 44.9 25 26 31 77 80
SAXJ M80×1.5 × G2 56.7 25 26 31 91 94
 単位：mm

3段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ Gねじ
型　式
SAXJ M40×1.5 × G1/2 18.6 25 26 31 46 50
SAXJ M50×1.5 × G3/4 24.2 25 26 31 50 54
SAXJ M63×1.5 × G1 30.3 25 26 31 63 67
SAXJ M75×1.5 × G1-1/4 39 25 26 31 77 80
SAXJ M80×1.5 × G1-1/2 44.9 25 26 31 91 94
 単位：mm

4段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ Gねじ
型　式
SAXJ M50×1.5 × G1/2 18.6 25 26 31 50 54
SAXJ M63×1.5 × G3/4 24.2 25 26 31 63 67
SAXJ M75×1.5 × G1 30.3 25 26 31 77 80
SAXJ M80×1.5 × G1-1/4 39 25 26 31 91 94
 単位：mm

5段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ Gねじ
型　式
SAXJ M63×1.5 × G1/2 18.6 25 26 31 63 67
SAXJ M75×1.5 × G3/4 24.2 25 26 31 77 80
SAXJ M80×1.5 × G1 30.3 25 26 31 91 94
 単位：mm

6段
N1
（オスねじ） 		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ Gねじ
型　式
SAXJ M75×1.5 × G1/2 18.6 25 26 31 77 80
SAXJ M80×1.5 × G3/4 24.2 25 26 31 91 94
 単位：mm

7段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ Gねじ
型　式
SAXJ M80×1.5 × G1/2 18.6 25 26 31 91 94
 単位：mm


■Gネジ-NPTネジ　　　※予告なく寸法や仕様を変更する場合があります。
*お知らせ*　　GB規格Gネジの受注は2020年6月末日までとなります。
 ↓
PDF
1段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Gねじ NPTねじ
型　式
SAXJ G3/4 × 1/2NPT 17.3 22 19 25 32 35 0.06
SAXJ G1 × 3/4NPT 22.6 22 21 26 35 38 0.08
SAXJ G1-1/4 × 1NPT 28.4 25 26 31 46 50 0.12
SAXJ G1-1/2 × 1-1/4NPT 37.2 25 26 31 50 54 0.11
SAXJ G2 × 1-1/2NPT 43.3 25 26 31 63 67 0.23
SAXJ G2-1/2 × 2NPT 55.3 25 26 31 77 80 0.3
SAXJ G3 × 2-1/2NPT 66.8 25 26 31 91 94 0.5
 単位：mm

2段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Gねじ NPTねじ
型　式
SAXJ G1 × 1/2NPT 17.3 22 21 26 35 38 0.11
SAXJ G1-1/4 × 3/4NPT 22.6 25 26 31 46 50 0.18
SAXJ G1-1/2 × 1NPT 28.4 25 26 31 50 54 0.2
SAXJ G2 × 1-1/4NPT 37.2 25 26 31 63 67 0.3
SAXJ G2-1/2 × 1-1/2NPT 43.3 25 26 31 77 80 0.6
SAXJ G3 × 2NPT 55.3 25 26 31 91 94 0.8
 単位：mm

3段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Gねじ NPTねじ
型　式
SAXJ G1-1/4 × 1/2NPT 17.3 25 26 31 46 50 0.1
SAXJ G1-1/2 × 3/4NPT 22.6 25 26 31 50 54 0.3
SAXJ G2 × 1NPT 28.4 25 26 31 63 67 0.5
SAXJ G2-1/2 × 1-1/4NPT 37.2 25 26 31 77 80 0.7
SAXJ G3 × 1-1/2NPT 43.3 25 26 31 91 94 0.9
 単位：mm

4段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Gねじ NPTねじ
型　式
SAXJ G1-1/2 × 1/2NPT 17.3 25 26 31 50 54 0.1
SAXJ G2 × 3/4NPT 22.6 25 26 31 63 67 0.3
SAXJ G2-1/2 × 1NPT 28.4 25 26 31 77 80 0.5
SAXJ G3 × 1-1/4NPT 37.2 25 26 31 91 94 0.7
 単位：mm

5段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Gねじ NPTねじ
型　式
SAXJ G2 × 1/2NPT 17.3 25 26 31 63 67 0.3
SAXJ G2-1/2 × 3/4NPT 22.6 25 26 31 77 80 0.5
SAXJ G3 × 1NPT 28.4 25 26 31 91 94 0.7
 単位：mm

6段
N1
（オスねじ） 		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Gねじ NPTねじ
型　式
SAXJ G2-1/2 × 1/2NPT 17.3 25 26 31 77 80 0.5
SAXJ G3 × 3/4NPT 22.6 25 26 31 91 94 0.7
 単位：mm

7段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC 重量
（㎏）
Gねじ NPTねじ
型　式
SAXJ G3 × 1/2NPT 17.3 25 26 31 91 94 0.7
 単位：mm



■Mネジ-NPTネジ　　　※予告なく寸法や仕様を変更する場合があります。
1段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ NPTねじ
型　式
SAX M25×1.5 × 1/2NPT 17.3 22 19 25 32 35
SAX M32×1.5 × 3/4NPT 22.6 22 21 26 35 38
SAX M40×1.5 × 1NPT 28.4 25 26 31 46 50
SAX M50×1.5 × 1-1/4NPT 37.2 25 26 31 50 54
SAX M63×1.5 × 1-1/2NPT 43.3 25 26 31 63 67
SAX M75×1.5 × 2NPT 55.3 25 26 31 77 80
SAX M80×1.5 × 2-1/2NPT 66.8 25 26 31 91 94
 単位：mm

2段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ NPTねじ
型　式
SAX M32×1.5 × 1/2NPT 17.3 22 21 26 35 38
SAX M40×1.5 × 3/4NPT 22.6 25 26 31 46 50
SAX M50×1.5 × 1NPT 28.4 25 26 31 50 54
SAX M63×1.5 × 1-1/4NPT 37.2 25 26 31 63 67
SAX M75×1.5 × 1-1/2NPT 43.3 25 26 31 77 80
SAX M80×1.5 × 2NPT 55.3 25 26 31 91 94
 単位：mm

3段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ NPTねじ
型　式
SAX M40×1.5 × 1/2NPT 17.3 25 26 31 46 50
SAX M50×1.5 × 3/4NPT 22.6 25 26 31 50 54
SAX M63×1.5 × 1NPT 28.4 25 26 31 63 67
SAX M75×1.5 × 1-1/4NPT 37.2 25 26 31 77 80
SAX M80×1.5 × 1-1/2NPT 43.3 25 26 31 91 94
 単位：mm

4段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ NPTねじ
型　式
SAX M50×1.5 × 1/2NPT 17.3 25 26 31 50 54
SAX M63×1.5 × 3/4NPT 22.6 25 26 31 63 67
SAX M75×1.5 × 1NPT 28.4 25 26 31 77 80
SAX M80×1.5 × 1-1/4NPT 37.2 25 26 31 91 94
 単位：mm

5段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ NPTねじ
型　式
SAX M63×1.5 × 1/2NPT 17.3 25 26 31 63 67
SAX M75×1.5 × 3/4NPT 22.6 25 26 31 77 80
SAX M80×1.5 × 1NPT 28.4 25 26 31 91 94
 単位：mm

6段
N1
（オスねじ） 		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ NPTねじ
型　式
SAX M75×1.5 × 1/2NPT 17.3 25 26 31 77 80
SAX M80×1.5 × 3/4NPT 22.6 25 26 31 91 94
 単位：mm

7段
N1
（オスねじ）		 N2
（メスねじ）		 φD L1 L2 L B φC
Mねじ NPTねじ
型　式
SAX M80×1.5 × 1/2NPT 17.3 25 26 31 91 94
 単位：mm




■ お問合せ 　お問合せはメール又はＦＡＸにてお願い致します。

1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい
製品の商品名、型式をご記入下さい。
4. 添付資料
(ファイル容量2ＭＢまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
