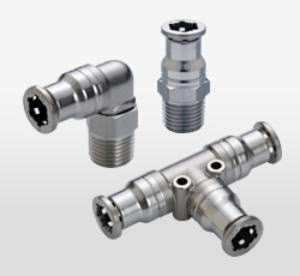

チューブフィッティング　SUS316継手（ワンタッチ継手）
SS□□-***
※中止品  312
後継品はこちら⇒ SSP□□-***

■特　長■
・ 耐蝕に優れたSUS316を使用したワンタッチ継手。
・ 化学、薬品、医療、半導体、太陽電池、二次電池など
の分野に最適。
・ 使用部品は全て禁油仕様で、食品衛生法にも適合。
食品分野にも最適。
・ クリーンルーム包装仕様に対応。(オプション)
クリーンエアで清浄後、クリーンルーム(ISOクラス6相当)
内にて包装。

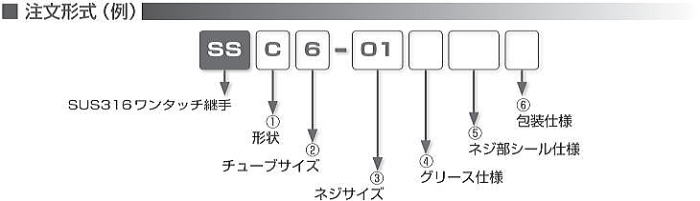

① 形状
記号 形状 記号 形状 記号 形状 記号 形状
C ストレート OC 六角穴付きストレート L エルボ B ティー
U ユニオンストレート G 違径ユニオンストレート V ユニオンエルボ E ユニオンティー
Y ユニオンワイ M 隔壁ユニオン

② チューブサイズ
チューブサイズ ミリサイズ
記号 4 6 8 10 12 16
サイズ（mm） Φ4 Φ6 Φ8 Φ10 Φ12 Φ16

③ ネジサイズ（※ ③がチューブサイズの場合があります。その場合は、②より選択してください。）
ネジサイズ メートルネジ 管用テーパネジ 管用テーパネジ 管用テーパネジ 管用テーパネジ
記号 M5 01 02 03 04
サイズ M5×0.8 R1/8 R1/4 R3/8 R1/2

④ 仕様
無記入：禁油仕様（弾性体スリーブにはフッ素コーティング）
-X：フッ素系グリース仕様（シールゴム（FKM）にフッ素系グリースを塗布）

⑤ ネジ部シール仕様（テーパネジのみ）
無記入：標準仕様（シーロック、シールテープ無し）
-TP：シールテープ仕様（ネジ部にシールテープを巻付け）

⑥ 包装仕様
無記入：通常包装
-C:クリーンルーム包装


■仕 様
使用流体 空気、水（条件有※）、その他（条件有※）
最高使用圧力 1.0MPa
使用真空圧力 -100kpa
使用温度範囲 -15～120℃（凍結なきこと）


警告
※使用流体が水、その他薬品等の時は、下記の条件を必ず守ってください。
 １.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
 ２.水、液体使用の際は、インサートリングを必ず使用してください。
 ３.薬品、混合ガス等につきましては使用条件により、弊社仕様の適合が
    異なる場合がありますのでご確認の上ご使用ください。




※1.カバー部が回ることがありますが、製品には問題ありません。
※2.薬品・食品関連等の特殊環境下で使用できるため、ネジ部にはシーロックによる影響を考慮し、シーロック加工を
    施していません。
※3.メートルネジタイプにはガスケット(SUS316+FKM)を標準装備しております。
※※管用テーパネジには、シーロック加工を施しておりませんので、配管時にはご注意ください。

■コレット部引張力

接続後必ずチューブを引いて抜けないことを確認してください。
チューブが抜ける場合は、右表を参照に一度コレットを引いて再度接続し、
チューブが引いても抜けないことを確認してください。
継手サイズ コレット部引張力
φ4mm 5N
φ6mm 15N
φ8mm 15N
φ10mm 15N
φ12mm 25N
φ16mm 25N



SUS316継手一覧
ストレート 六角穴付ストレート エルボ
ティー ユニオンストレート 違径ユニオンストレート
隔壁ユニオン ユニオンエルボ  ユニオンティー
 ユニオンワイ インサートリング

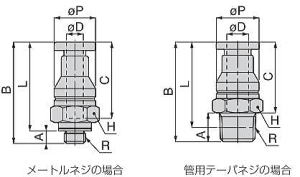

ストレート　SSC ※中止品

　　　　　　

単位：ｍｍ
型式 チューブ外径
φD		 R A B L C 対辺H φP 有効断面積
（mm2）		 質量（ｇ）
SSC4-M5④⑥ 4 M5×0.8 3 24.4 21.4 18.4 10 9.8 3 6
SSC4-01④⑤⑥ R1/8 8 27.4 23.4 5 8.7
SSC6-M5④⑥ 6 M5×0.8 3 25.6 22.6 19.6 12 11.8 3 8.4
SSC6-01④⑤⑥ R1/8 8 27.6 23.7 13.5 9.9
SSC6-02④⑤⑥ R1/4 11 31.6 25.6 14 13.8 18
SSC8-01④⑤⑥ 8 R1/8 8 30.9 27 21.9 14  13.8 20.5 12
SSC8-02④⑤⑥ R1/4 11 33.9 27.9 26.8 18
SSC10-02④⑤⑥ 10 R1/4 11 36 30 25.5 17 16.8 27.5 22
SSC10-03④⑤⑥ R3/8 12 38 31.7 28.5 29
SSC12-03④⑤⑥ 12 R3/8 12 39.9 33.6 27.4 21 19.8 45.5 37
SSC12-04④⑤⑥ R1/2 15 42.9 34.7 22 51.8 55
SSC16-04④⑤⑥ 16 R1/2 15 49.7 41.6 32.7 24 23.7 79.8 59

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

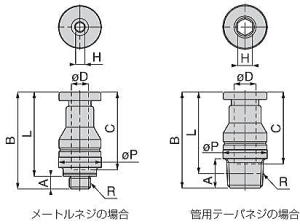

六角穴付ストレート　SSOC ※中止品
    　　  　　

単位：ｍｍ
型式 チューブ外径
φD		 R A B L C 対辺H φP 有効断面積
（mm2）		 質量（ｇ）
SSOC4-M5④⑥ 4 M5×0.8 3 22.9 19.9 18.4 2 10 3 5
SSOC4-01④⑤⑥ R1/8 8 25.9 21.9 5 7.6
SSOC6-M5④⑥ 6 M5×0.8 3 25.1 22.1 19.6 2 12 3 7.7
SSOC6-01④⑤⑥ R1/8 8 26.1 22.2 13.5 8.4
SSOC6-02④⑤⑥ R1/4 11 29.1 23.1 14 13.8 15
SSOC8-01④⑤⑥ 8 R1/8 8 30.4 26.5 21.9 5 14 20.5 12
SSOC8-02④⑤⑥ R1/4 11 31.4 25.4 6 14 26.8 15
SSOC10-02④⑤⑥ 10 R1/4 11 36 30 25.5 6 17 27.5 21
SSOC10-03④⑤⑥ R3/8 12 34 27.7 17 28.5 24
SSOC12-03④⑤⑥ 12 R3/8 12 36.4 30.1 27.4 8 20 45.5 28
SSOC12-04④⑤⑥ R1/2 15 39.4 31.2 22 51.8 45
SSOC16-04④⑤⑥ 16 R1/2 15 46.7 38.6 32.7 12 24 79.8 47

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

エルボ　SSL ※中止品

 　　　　　 　　

単位：ｍｍ
型式 チューブ外径
φD		 R A B L C 対辺H φP E 有効断面積
（mm2）		 質量（ｇ）
SSL4-M5④⑥ 4 M5×0.8 3 17 18.9 18.4 10 9.8 22.4  3 12
SSL4-01④⑤⑥ R1/8 8 19 19.9 3.8 14
SSL6-M5④⑥ 6 M5×0.8 3 19 21.9 19.6 12 11.8 23.6 3 18
SSL6-01④⑤⑥ R1/8 8 20.5 22.4 11.8 19
SSL6-02④⑤⑥ R1/4 11 23 22.9 14 10 26
SSL8-01④⑤⑥ 8 R1/8 8 23 25.9 21.9 14 13.8 26.4 21 26
SSL8-02④⑤⑥ R1/4 11 25 20.5 30
SSL10-02④⑤⑥ 10 R1/4 11 28.5 30.9 25.5 17 16.8 30.5 28 42
SSL10-03④⑤⑥ R3/8 12 28.5 30.6 49
SSL12-03④⑤⑥ 12 R3/8 12 30 33.6 27.4 21 19.8 33.4 52 65
SSL12-04④⑤⑥ R1/2 15 34 35.7 22 49.5 85
SSL16-04④⑤⑥ 16 R1/2 15 36 39.7 32.7 24 23.7 40.7 68.8 99

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

ティー　SSB ※中止品

　　　

単位：ｍｍ
型式 チューブ外径
φD		 R A B L C φP E 対辺H 有効断面積
（mm2）		 質量（ｇ）
SSB4-M5④⑥ 4 M5×0.8 3 17 18.9 18.4 9.8 22.4  10 3 17
SSB4-01④⑤⑥ R1/8 8 19 19.9 3.5 19
SSB6-M5④⑥ 6 M5×0.8 3 19 21.9 19.6 11.8 23.6 12 3 24
SSB6-01④⑤⑥ R1/8 8 20.5 22.4 10.5 25
SSB6-02④⑤⑥ R1/4 11 23 22.9 14 33
SSB8-01④⑤⑥ 8 R1/8 8 23 25.9 21.9 13.8 26.4 14 20 33
SSB8-02④⑤⑥ R1/4 11 25 38
SSB10-02④⑤⑥ 10 R1/4 11 28.5 30.9 25.5 16.8 30.5 17 27 56
SSB10-03④⑤⑥ R3/8 12 30.6 62
SSB12-03④⑤⑥ 12 R3/8 12 30 33.6 27.4 19.8 33.4 21 51 85
SSB12-04④⑤⑥ R1/2 15 34 35.7 22 52 105
SSB16-04④⑤⑥ 16 R1/2 15 36 39.7 32.7 23.7 40.7 24 71 128

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

ユニオンストレート　SSU ※中止品

　　　　　　　

単位：ｍｍ
型式 チューブ外径
φD		 B C φP 有効断面積
（mm2）		 質量（ｇ）
SSU4④⑥ 4 37.7 18.4 10 4.5 9.1
SSU6④⑥ 6 40.3 19.6 12 10.8 14
SSU8④⑥ 8 44.9 21.9 14 26 18
SSU10④⑥ 10 52 25.5 17 34.5 29
SSU12④⑥ 12 55.8 27.4 20 49.5 44
SSU16④⑥ 16 66.5 32.7 24 86 63

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

違径ユニオンストレート　SSG ※中止品

　　　　　　　　

単位：ｍｍ
型式 チューブ外径
φD1		 チューブ外径
φD2		 B φP1 φP2 C1 C2 有効断面積
（mm2）		 質量（ｇ）
SSG6-4④⑥ 6 4 38.8 12 10 19.6 18.4 4.5 11
SSG8-6④⑥ 8 6 42.4 14 12 21.9 19.6 10.8 15
SSG10-8④⑥ 10 8 48.5 17 14 25.5 21.9 26 22
SSG12-10④⑥ 12 10 53.9 20 17 27.4 25.5 34.5 35
SSG16-12④⑥ 16 12 61.1 24 20 32.7 27.4 49.5 50

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

隔壁ユニオン　SSM ※中止品

　　　　　　　　　　

単位：ｍｍ
型式 チューブ外径
φD		 M B E A C φP 対辺
H		 G 有効断面積
（mm2）		 質量（ｇ）
SSM4④⑥ 4 M12×1 43.7 15.4 13 18.4 9.8 14 4 4.5 19
SSM6④⑥ 6 M14×1 46.3 15.6 15 19.6 11.8 17 4 10.8 27
SSM8④⑥ 8 M16×1 50.9 17.9 15 21.9 13.8 19 4 25.5 35
SSM10④⑥ 10 M20×1 57 20 17 25.5 16.8 24 5 34.8 60
SSM12④⑥ 12 M22×1 62.8 21.9 19 27.4 19.8 27 6 48.5 87
SSM16④⑥ 16 M27×1.5 72.5 26.7 19 32.7 23.7 32 6 85.5 118

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

ユニオンエルボ　SSV ※中止品

　　　　　　　　　

単位：ｍｍ
型式 チューブ外径
φD		 C E φP φd F T 有効断面積
（mm2）		 質量（ｇ）
SSV4④⑥ 4 18.4 24.4 9.8 3.2 4 9.8 3.5 13
SSV6④⑥ 6 19.6 26.6 11.8 3.2 5 11.8 9.5 20
SSV8④⑥ 8 21.9 29.9 13.8 3.2 6 13.8 20.8 27
SSV10④⑥ 10 25.5 35 16.8 4.2 7 16.8 29.5 42
SSV12④⑥ 12 27.4 37.9 19.8 4.2 8 19.8 48 62
SSV16④⑥ 16 32.7 45.2 23.7 4.2 9.5 23.7 69.5 91

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

ユニオンティー　SSE ※中止品
　
　　　　　


単位：ｍｍ
型式 チューブ外径
φD		 C E φP φd T F1 F2 B 有効断面積
（mm2）		 質量（ｇ）
SSE④⑥ 4 18.4 24.4 9.8 3.2 9.8 4 8 24.4 3.5 18
SSE6④⑥ 6 19.6 26.6 11.8 3.2 11.8 5 10  26.6 9.5 27
SSE8④⑥ 8 21.9 29.9 13.8 3.2 13.8 6 12  29.9 20 37
SSE10④⑥ 10 25.5 35 16.8 4.2 16.8 7 14  35 28.8 59
SSE12④⑥ 12 27.4 37.9 19.8 4.2 19.8 8 16  37.9 50 87
SSE16④⑥ 16 32.7 45.2 23.7 4.2 23.7 9.5 19  45.2 74 126

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。

ユニオンワイ　SSY ※中止品
　
　　　　　　　

単位：ｍｍ
型式 チューブ外径
φD		 B C φP  J φd T F 有効断面積
（mm2）		 質量（ｇ）
SSY4④⑥ 4 41.1 18.4 9.8  11 3.2 9.8 18.4 3 15
SSY6④⑥ 6 44.3 19.6 11.8  13 3.2 11.8 18.6 8.5 24
SSY8④⑥ 8 51.4 21.9 13.8  15 3.2 13.8 20.9 19 34
SSY10④⑥ 10 58.5 25.5 16.8  18 4.3 16.8 23.5 24.8 52
SSY12④⑥ 12 64.8 27.4 19.8  21 4.3 19.8 25.4 38.5 80
SSY16④⑥ 16 78.5 32.7 23.7  25 4.3 23.7 30.2 53 121

※1.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※2. 型式内の④につきましては、フッ素系グリース仕様を希望されるお客さまは記号：-Xをご記入ください。
※3. 型式内の⑤につきましては、シールテープ仕様を希望されるお客さまは記号：-TPをご記入ください。
※4. 型式内の⑥につきましては、クリーンルーム包装仕様を希望されるお客さまは記号：-Cをご記入ください。
