チューブフィッティング　SUS316継手（ワンタッチ継手）
SSP□□-***
312

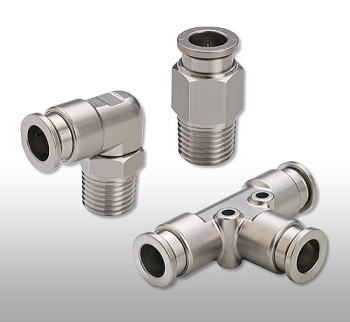

■特徴
・ロック爪方式のSUS316製ワンタッチ継手。
・高い信頼性と抜群の操作性。
・チューブフィッティングと同様のロック爪方式を採用。
・優れた耐腐蝕性。

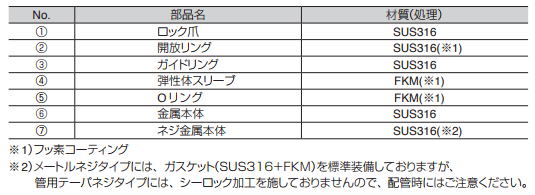

■材質
金属部：SUS316 ゴム部：FKM


仕様
使用流体 空気、水(条件有※)、その他(条件有※)
最高使用圧力 1.0MPa
使用真空圧力 -100kPa
使用温度範囲 -5～150℃（凍結なきこと）


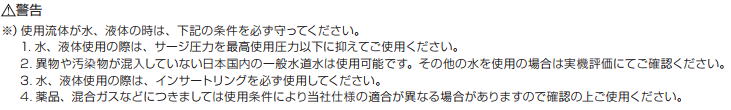

適用サイズ
 ■チューブサイズ
ミリサイズ(mm) φ4 φ6 φ8 φ10 φ12 φ16

 ■ネジサイズ
メートルネジ M5×0.8
管用テーパネジ R1/8  R1/4 R3/8 R1/2

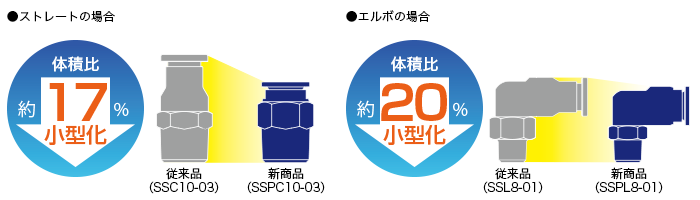

小型化に成功！！（コレットタイプとの比較）

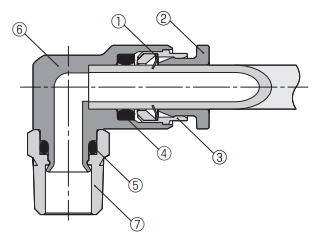

 構造図

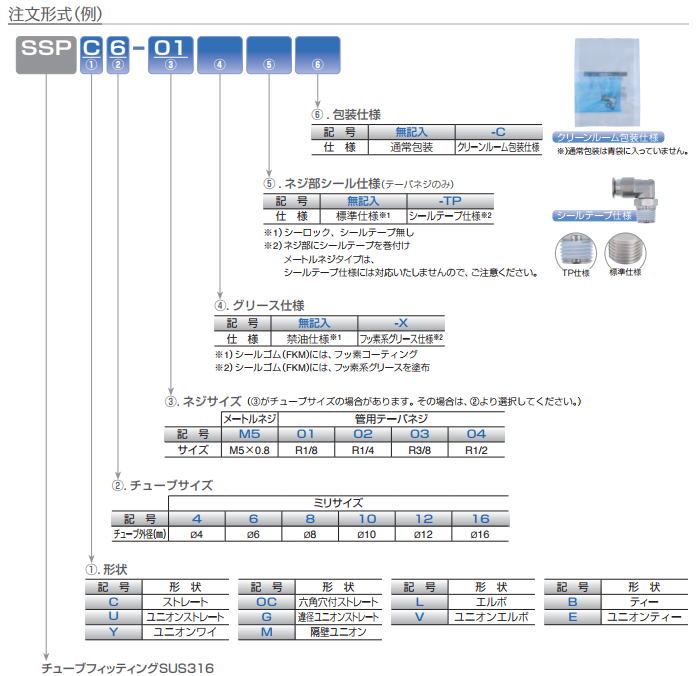

SUS316ワンタッチ継手一覧
ストレート 六角穴付ストレート エルボ  ティー
ユニオンストレート 違径ユニオンストレート 隔壁ユニオン ユニオンエルボ
ユニオンティー ユニオンワイ


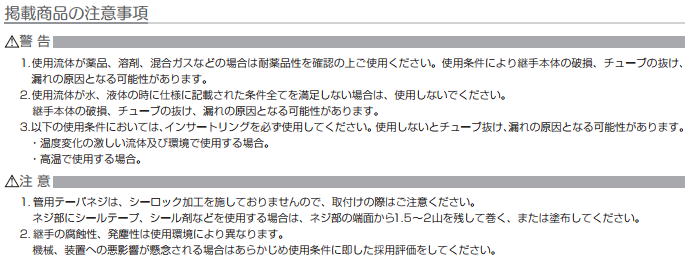

ストレート　SSPC

メートルネジタイプ  管用テーパネジタイプ
単位：ｍｍ
型式 ﾁｭｰﾌﾞ外径
φD		 R A B L ﾁｭｰﾌﾞｴﾝﾄﾞ
C		 対辺
H		 質量
（ｇ）
SSPC4-M5④⑥ 4 M5×0.8 3 20 17 14.9 10 7
SSPC4-01④⑤⑥ R1/8 8 17.8 13.8 6.8
SSPC4-02④⑤⑥ R1/4 11 22.6 16.6 14 18
SSPC6-M5④⑥ 6 M5×0.8 3 22.8 19.8 16.8 12 11
SSPC6-01④⑤⑥ R1/8 8 21.9 17.9 9.8
SSPC6-02④⑤⑥ R1/4 11 24.9 18.8 14 18
SSPC6-03④⑤⑥ R3/8 12 25.3 18.9 17 30
SSPC8-01④⑤⑥ 8 R1/8 8 25.8 21.8 17.8 14 14
SSPC8-02④⑤⑥ R1/4 11 28.8 22.8 20
SSPC8-03④⑤⑥ R3/8 12 24.9 18.6 17 26
SSPC10-01④⑤⑥  10 R1/8 8 28.8 24.8 19.7 17 24
SSPC10-02④⑤⑥ R1/4 11 22.8 22
SSPC10-03④⑤⑥ R3/8 12 28.3 22 27
SSPC10-04④⑤⑥ R1/2 15 32.1 23.9 21 54
SSPC12-02④⑤⑥ 12 R1/4 11 35.1 29.1 23.3 21 43
SSPC12-03④⑤⑥ R3/8 12 31.2 24.9 36
SSPC12-04④⑤⑥ R1/2 15 33.7 25.5 50
SSPC16-03④⑤⑥ 16 R3/8 12 37.4 31 24 24 54
SSPC16-04④⑤⑥ R1/2 15 39.6 31.4 63
※テーパネジタイプのL寸法は、ネジ締付け後の参考寸法です。

六角穴付ストレート　SSPOC


メートルネジタイプ 管用テーパネジタイプ
単位：ｍｍ
型式 ﾁｭｰﾌﾞ外径
φD		 R A B L φP ﾁｭｰﾌﾞｴﾝﾄﾞ
C		 対辺
H		 質量
（ｇ）
SSPOC4-M5④⑥ 4 M5×0.8 3 19.4 16.4 10 14.9 2 7
SSPOC4-01④⑤⑥ R1/8 8 20 16 2.5 7.8
SSPOC6-M5④⑥ 6 M5×0.8 3 22.3 19.3 12 16.8 2 9.4
SSPOC6-01④⑤⑥ R1/8 8 21.9 17.9 4 9.1
SSPOC6-02④⑤⑥ R1/4 11 22.1 16 14 15
SSPOC8-01④⑤⑥ 8 R1/8 8 25.8 21.8 14 17.8 5 13
SSPOC8-02④⑤⑥ R1/4 11 24.7 18.7 6 14
SSPOC8-03④⑤⑥ R3/8 23.6 17.3 17 23
SSPOC10-01④⑤⑥ 10 R1/8 8 28.8 24.8 17 19.7 5 21
SSPOC10-02④⑤⑥ R1/4 11 22.8 6
SSPOC10-03④⑤⑥ R3/8 12 26.7 20.4 25
SSPOC10-04④⑤⑥ R1/2 15 27.2 19 22 43
SSPOC12-02④⑤⑥ 12 R1/4 11 35.1 29.1 20 23.3 6 36
SSPOC12-03④⑤⑥ R3/8 12 31.2 24.9 8 33
SSPOC12-04④⑤⑥ R1/2 15 31.1 22.9 22 47
SSPOC16-03④⑤⑥ 16 R3/8 12 37.4 31 24 24 10 48
SSPOC16-04④⑤⑥ R1/2 15 37 28.8 12 49
※テーパネジタイプのL寸法は、ネジ締付け後の参考寸法です。
エルボ　SSPL

メートルネジタイプ  管用テーパネジタイプ
単位：ｍｍ
型式 ﾁｭｰﾌﾞ外径
φD		 R A B L φP ﾁｭｰﾌﾞｴﾝﾄﾞ
C		 E 対辺
H		 質量
（ｇ）
SSPL4-M5④⑥ 4 M5×0.8 3 15.8 17.7 9.9 14.9 19 8 12
SSPL4-01④⑤⑥ R1/8 8 17 17.9 18.1 10 13
SSPL4-02④⑤⑥ R1/4 11 21 19.9 14 20
SSPL6-M5④⑥ 6 M5×0.8 3 17.2 20.1 11.8 16.8 20.1 8 14
SSPL6-01④⑤⑥ R1/8 8 18 19.9 19.7 10 16
SSPL6-02④⑤⑥ R1/4 11 22 21.9 14 23
SSPL6-03④⑤⑥ R3/8 12 25.5 25.1 17 33
SSPL8-01④⑤⑥ 8 R1/8 8 20 22.9 13.8 17.8 21.7 12 22
SSPL8-02④⑤⑥ R1/4 11 23.1 23.9 14 28
SSPL8-03④⑤⑥ R3/8 12 26.6 27.1 17 37
SSPL10-01④⑤⑥ 10 R1/8 8 21.5 25.9 16.8 19.7 24.6 12 32
SSPL10-02④⑤⑥ R1/4 11 24.5 26.9 24.8 14 34
SSPL10-03④⑤⑥ R3/8 12 28 30.1 17 44
SSPL10-04④⑤⑥ R1/2 15 31.5 31.7 21 60
SSPL12-02④⑤⑥ 12 R1/4 11 26 29.9 19.8 23.3 29.2 14 48
SSPL12-03④⑤⑥ R3/8 12 29.5 33.1 29.4 17 59
SSPL12-04④⑤⑥ R1/2 15 33 34.7 21 74
SSPL16-03④⑤⑥ 16 R3/8 12 31.5 37 23.7 24 31.4 17 70
SSPL16-04④⑤⑥ R1/2 15 35 38.7 32.3 21 87
※テーパネジタイプのL寸法は、ネジ締付け後の参考寸法です。

ティー　SSPB


メートルネジタイプ  管用テーパネジタイプ
単位：ｍｍ
型式 ﾁｭｰﾌﾞ外径
φD		 R A B L φP ﾁｭｰﾌﾞｴﾝﾄﾞ
C		 E 対辺
H		 質量
（ｇ）
SSPB4-M5④⑥ 4 M5×0.8 3 15.8 17.8 9.9 14.9 19 8 17
SSPB4-01④⑤⑥ R1/8 8 17 18 18.1 10 18
SSPB4-02④⑤⑥ R1/4 11 21 19.9 14 25
SSPB6-M5④⑥ 6 M5×0.8 3 17.2 20.1 11.8 16.8 20.1 8 21
SSPB6-01④⑤⑥ R1/8 8 18 19.9 19.7 10 23
SSPB6-02④⑤⑥ R1/4 11 22 21.9 14 29
SSPB6-03④⑤⑥ R3/8 12 25.5 25.1 17 39
SSPB8-01④⑤⑥ 8 R1/8 8 20 22.9 13.8 17.8 21.7 12 30
SSPB8-02④⑤⑥ R1/4 11 23.1 23.9 14 35
SSPB8-03④⑤⑥ R3/8 12 26.6 27.1 17 44
SSPB10-01④⑤⑥ 10 R1/8 8 21.5 25.9 16.8 19.7 24.6 12 45
SSPB10-02④⑤⑥ R1/4 11 24.5 26.9 24.8 14 47
SSPB10-03④⑤⑥ R3/8 12 28 30.1 17 56
SSPB10-04④⑤⑥ R1/2 15 31.5 31.7 21 72
SSPB12-02④⑤⑥ 12 R1/4 11 26 29.9 19.8 23.3 29.2 14 72
SSPB12-03④⑤⑥ R3/8 12 29.5 33.1 29.4 17 79
SSPB12-04④⑤⑥ R1/2 15 33 34.7 21 95
SSPB16-03④⑤⑥ 16 R3/8 12 31.5 37 23.7 24 31.4 17 98
SSPB16-04④⑤⑥ R1/2 15 35 38.7 32.3 21 113
※テーパネジタイプのL寸法は、ネジ締付け後の参考寸法です。

ユニオンストレート　SSPU



単位：ｍｍ
型式 ﾁｭｰﾌﾞ外径
φD		 B φP ﾁｭｰﾌﾞｴﾝﾄﾞ
C		 質量
（ｇ）
SSPU4④⑥ 4 30.8 9.9 14.9 12
SSPU6④⑥ 6 34.5 11.8 16.8 17
SSPU8④⑥ 8 36.6 13.8 17.8 22
SSPU10④⑥ 10 40.4 16.8 19.7 35
SSPU12④⑥ 12 47.6 19.8 23.3 57
SSPU16④⑥ 16 48.9 23.8 24 72


違径ユニオンストレート　SSPG



単位：ｍｍ
型式 ﾁｭｰﾌﾞ外径
φD1		 ﾁｭｰﾌﾞ外径
φD2		 B φP ﾁｭｰﾌﾞｴﾝﾄﾞ
C1		 ﾁｭｰﾌﾞｴﾝﾄﾞ
C2		 質量
（ｇ）
SSPG6-4④⑥ 6 4 32.7 12 16.8 14.9 14
SSPG8-6④⑥ 8 6 35.6 14 17.8 16.8 19
SSPG10-8④⑥ 10 8 38.5 17 19.7 17.8 27
SSPG12-10④⑥ 12 10 44 20 23.3 19.7 44
SSPG16-12④⑥ 16 12 48.3 24 24 23.3 61
