金属製細径&極細継ぎ手
耐腐食性SUS304相当ミニマル継ぎ手 312

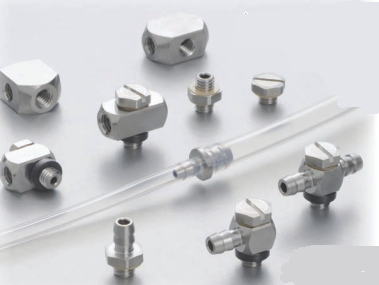

耐腐食性SUS304相当ミニマル継ぎ手
特 長


従来品に比べ、高さ方向がmax。15%のコンパクト化に成功
    対象機種;ユニバーサルエルボ/SLH、ユニバーサルティー/SLB

超小型→挟小スペースの配管に最適
    コンパクト配管が得意

耐腐食環境や薬品の雰囲気内に最適
使用材質につきましては、下の構造図にて御確認ください。

仕 様

使用流体 空気
最高使用圧力 0.5MPa (真空用チューブ使用時:0.4MPa)
使用真空圧力 -100kPa
使用温度範囲 0〜60℃(凍結なきこと)

適用サイズ


■チューブサイズ(外径×内径)

ミリサイズ(mm) φ3×φ2, φ4×φ2.5, φ6×φ4

■ネジサイズ

メートルオネジ M3×0.5, M5×0.8, M6×1
メートルメネジ M5×0.8

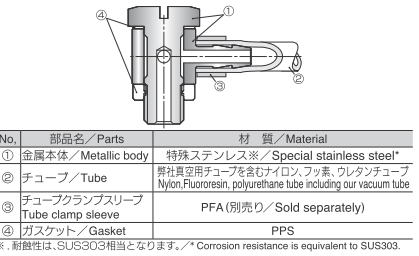

 構造図
注文形式(例)
SL
C
-
0425
-
M5
1
2
3
4
5
1.金属材質:特殊ステンレス製バーブ継手
2.形状
3.チューブサイズ・ネジサイズ
■チューブサイズ場合(φD)
記 号
0320
0425
0640
外径(mm)
φ3
φ4
φ6
内径(mm)
φ2
φ2.5
φ4
■適用ネジサイズ(M・FK)
記 号
オネジ メネジ
M3
M5
FM5
サイズ(mm)
M3×0.5
M5×0.8
M5×0.8
4.取付ネジサイズ
■適用ネジサイズ(M)
記 号
M3
M5
M6
オネジサイズ(mm)
M3×0.5
M5×0.8
M6x1
メネジサイズ(mm) M3×0.5 M5×0.8 M6x1
5.仕様
記号 無記入
仕様 通常包装 クリーンルーム包装
金属本体材質 特殊ステンレス
ガスケット材質 PPS


ご希望の形状を選択してください。寸法図がご覧になれます。
ネジ⇔チューブの接続
SLCミニマルストレート
SLC
ミニマルストレート
SLHミニマルユニバーサルエルボ

SLH
ミニマル
ユニバーサルエルボ
SLBティー
SLB
ティー

ネジ⇔ネジの接続
SLHユニバーサルエルボ
SLH
ユニバーサルエルボ
SLBユニバーサルエルボ
SLB
ユニバーサルティー
SLLユニオンエルボ
SLL
ユニオンエルボ
SLEユニオンティー
SLE
ユニオンティー
止め栓・ニップル
SLPプラグ
SLP
プラグ
SLGミニマル違径ニップル
SLG
ミニマル
違径ニップル
SLNプラグ
SLN
プラグ
その他
LSチューブクランプスリーブ
LS
チューブクランプ
スリーブ
