ステンレス製極小継手

P.1633

カテゴリ-２1目次に戻る

タケノコタイプ継手目次

HOMEへ

SLC

　ミニマルストレート

312

型式	チューブ内径	Ｍ	Ａ	Ｂ	Ｌ	Ｃ	対辺　Ｈ	有効断面積（ｍｍ2）	質量 (g)
SLC-0320-Ｍ3□	2	M3x0.5	2.7	11	8.3	6	5.5	0.9	0.6
SLC-0320-Ｍ5□	2	M5x0.8	3.2	11.5	8.3	6	8	0.9	1.4
SLC-0425-Ｍ3□	2.5	M3x0.5	2.7	12	9.3	7	5.5	0.9	0.7
SLC-0425-Ｍ5□	2.5	M5x0.8	3.2	13	9.8	7	8	1.6	1.6
SLC-0425-Ｍ6□	2.5	M6x1	4.2	14	9.8	7	8	1.6	1.9
SLC-0640-Ｍ3□	4	M3x0.5	2.7	12	9.3	7	5.5	0.9	1.1
SLC-0640-Ｍ5□	4	M5x0.8	3.2	13	9.8	7	8	3.8	1.8
SLC-0640-Ｍ6□	4	M6x1	4.2	14	9.8	7	8	3.8	2.1

単位：mm
※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

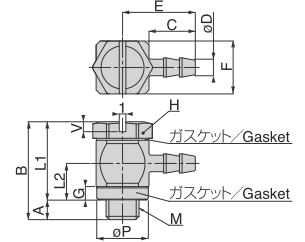

SLH	ユニバーサルエルボ

312

形　式	チューブ内径φD	M	A	B	L1	L2	C	E	G	V	対辺 H	□F	P	有効断面積（ｍｍ2）	質量 (g)
SLH-0320-M3□	2	M3×0.5	2.1	10	7.9	3.8	6	9	1.5	0.8	5.5	6	5	0.35	1.7
SLH-0320-M5□	2	M5×0.8	3	14.8	11.8	5.5	6	10	2	1.5	8	8	7.8	0.7	4.5
SLH-0425-M3□	2.5	M3×0.5	2.1	10	7.9	3.8	7	10	1.5	0.8	5.5	6	5	0.35	1.7
SLH-0425-M5□	2.5	M5×0.8	3	14.8	11.8	5.5	7	11	2	1.5	8	8	7.8	1.1	4.5
SLH-0640-M5□	4	M5×0.8	3	14.8	11.8	5.5	7	11	2	1.5	8	8	7.8	1.4	4.9

単位：mm
※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

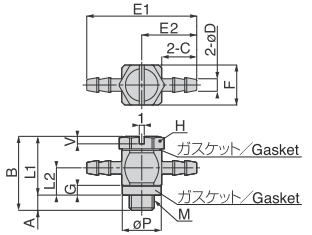

SLB	ユニバーサルティー

312

形　式	チューブ内径φD	M	A	B	L1	L2	C	E1	E2	G	V	対辺 H	F	P	有効断面積（ｍｍ2）	質量 (g)
SLB-0320-M3□	2	M3×0.5	2.1	10	7.9	3.8	6	18	9	1.5	0.8	5.5	6	5	0.35	1.8
SLB-0320-M5□	2	M5×0.8	3	14.8	11.8	5.5	6	20	10	2	1.5	8	8	7.8	0.7	4.6
SLB-0425-M3□	2.5	M3×0.5	2.1	10	7.9	3.8	7	20	10	1.5	0.8	5.5	6	5	0.35	1.9
SLB-0425-M5□	2.5	M5×0.8	3	14.8	11.8	5.5	7	22	11	2	1.5	8	8	7.8	1.1	4.7
SLB-0640-M5□	4	M5×0.8	3	14.8	11.8	5.5	7	22	11	2	1.5	8	8	7.8	1.4	5.4

単位：mm
※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

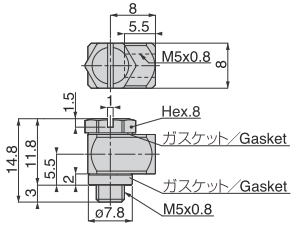

SLH-F

ユニバーサルエルボ

312

形　式	有効断面積（ｍｍ2）	質量（ｇ）
SLH-FM5-M5□	1.4	5.3

※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

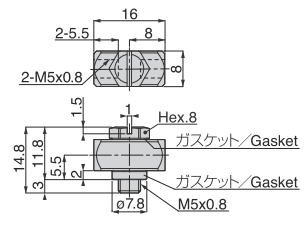

SLB-F

ユニバーサルティー

312

形　式	有効断面積（ｍｍ2）	質量（ｇ）
SLB-FM5-M5□	1.4	6.3

※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

SLL-F

エルボ

312

形　式	質量（ｇ）
SLL-FM5□	7.4

※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

SLE-F	ティー
	312

形　式	質量（ｇ）
SLE-FM5□	8.2

※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

SLG	違径ニップル

312

型式	チューブ内径	チューブ内径	B	P	Ｃ1	Ｃ2	有効断面積（ｍｍ2）	質量（ｇ）
SLG-0425-0320□	2.5	2	14	6	7	6	0.9	0.6
SLG-0640-0425□	4	2.5	15.6	8	7	7	1.7	1.3

単位：mm
※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

SLN

ニップル

312

型式	Ｍ	Ａ	Ｂ	対辺Ｈ	有効断面積（ｍｍ2）	質量（ｇ）
SLN-M3-M3□	Ｍ3ｘ0.5	2.7	8	5.5	0.9	0.6
SLN-M5-M5□	Ｍ5ｘ0.8	3.2	9.5	8	4	1.5

単位：mm
※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

SLP

プラグ

312

型式	Ｍ	Ａ	Ｂ	Ｌ	対辺Ｈ	質量（ｇ）
SLP-M3□	Ｍ3ｘ0.5	2.7	5.5	2.8	5.5	0.6
SLP-M5□	Ｍ5ｘ0.8	3.2	6	2.8	8	1.4

※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。

　チューブクランプスリーブ

312

単位：mm

型式	使用チューブ外径（φ）	φD	φｄ	質量（ｇ）
LS-0425□	4	6	4	0.3
LS-0640□	6	8	6	0.4

※型式末尾の□にはクリーンルーム包装仕様を希望される場合、記号Ｃをご記入ください。
