バイモルポンプ＆流量調整バルブ 「カプラー(樹脂製)」に戻る
ワンタッチジョイント
応用タイプ/NEタイプ（互換防止）ソケット・プラグ（PPのみ）
363

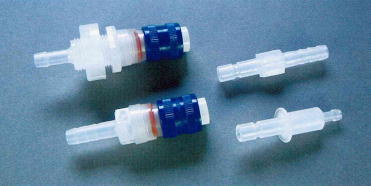

NEタイプ　ソケット・プラグ


表示例/ QJP-NE233, QJ-NE2P　PT1/4, P-NE23
ガスと酸素、溶液とエアー等のように、複数回路が並列したり密集して接続される設計の場合、差し間違いを防止し接続作業をより確かで安全なものにするために『NEタイプ』が開発されました。
・ ソケット及びプラグが「NEタイプ」同士でないと接続できません。
・ 基本タイプ全てのソケット・プラグは、NEタイプに変換できます。
・ サイズは1/8サイズ、1/4サイズに対応しています。
・ スリーブの色は青のみ。
※ 間違って差し込むと正しくプラグが装着されません。
基本タイプとNEタイプを併用すれば誤使用防止に役立ちます。
●363-QJ-NE23 ●363-P-NE23

●363-QJ-NE2P ●363-P-NE13P 異形
    (NPT1/8)
    (PT1/4)


型式
363-QJ-NE23
363-QJ-NE2P NPT1/8ﾒｽ
363-QJ-NE2P　PT1/4ﾒｽ
363-P-NE23
363-P-NE13P　異形

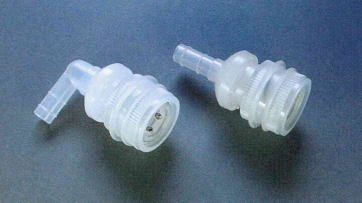

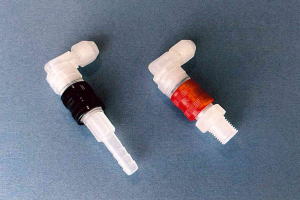

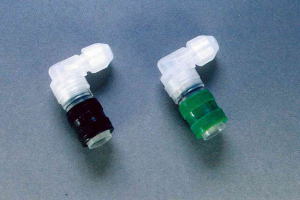

応用タイプ/MJシリーズ　ソケット
363

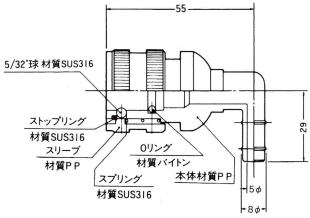

MJシリーズ　ソケット1 基本タイプとの互換性はありません。
ポリプロピレンスリーブの色がナチュラルの他に2色あり、接続作業が色で識別でき安全でスムーズに行えます。

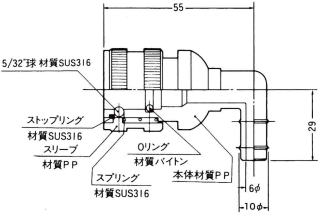

MJシリーズ　ソケット2
スリーブカラーはお選びいただけます。
○　●　●
●363-MJ-33L ソケット ●363-MJ-33 ソケット

●363-MJ-33L ソケット（細口タイプ）
MJシリーズ　ソケット3

型式
363-MJ-33L
363-MJ-33
363-MJ-33L 細口ﾀｲﾌﾟ

応用タイプ/MJシリーズ　プラグ
363

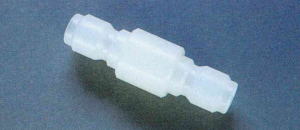

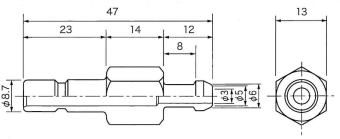

●363-MJ-33用バイパスプラグ

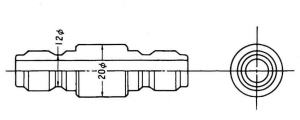

MJシリーズ　バイパスプラグ

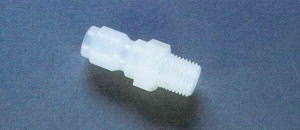

材質：ポリプロピレンナチュラル		 ●363-MJ-33用 PT1/4　オネジプラグ

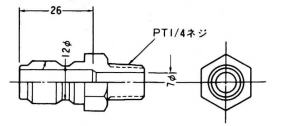

MJシリーズ　オネジプラグ

材質：ポリプロピレンナチュラル
型式
363-MJ33
363-MJ33用PT1/4ｵﾈｼﾞ

応用タイプ/チューブ接続タイプ
363

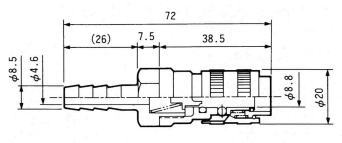

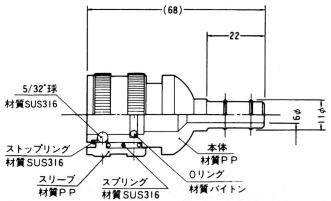

チューブ接続タイプ1


チューブ接続タイプ2
 		 ●363-QJ-φ6L


材質：ポリプロピレン
チューブはついておりません。
通常品のスリーブカラーは黒です。

適用プラグ/ 363-P-11, 363-P-12, 363-P-13
                 363-P-21, 363-P-22, 363-P-23

スリーブカラーはお選びいただけます。
●　●　●　●　●
型式
363-QJ-φ6L

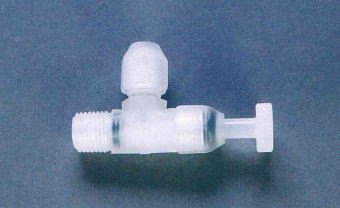

低圧用ニードル弁
363

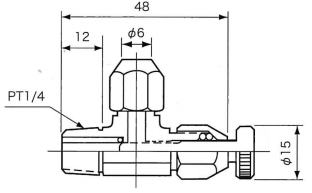

低圧用ニードル弁 内臓されたOﾘﾝｸﾞの圧力で、ニードルを動かすことにより流量の調節がおこなえます。

●363-φ6　PT1/4


材質：ポリプロピレンナチュラル、フッ素ゴム
型式
363-φ6 PT1/4
