ワンタッチジョイント/基本タイプ
361、106、244

ソケット・プラグ　1/8サイズ、1/4サイズ

製品の特長、使用温度など詳細はこちら

ソケット：1/8サイズ・1/4サイズ

363-QJ-11、363-QJ-21	363-QJ-12、363-QJ-22	363-QJ-13、363-QJ-23

ソケットサイズ表

	型式	材質	A (mm)	B (mm)	C	重量 (g)
1/8サイズ	363-QJ-11P	ポリプロピレン	53	スパナ17	PT1/8	14
	363-QJ-11D	ポリアセタール
	363-QJ-12P	ポリプロピレン	52	スパナ17	PT1/8	14
	363-QJ-12D	ポリアセタール
	363-QJ-13P	ポリプロピレン	65	20	6mmΦ	13
	363-QJ-13D	ポリアセタール
1/4サイズ	363-QJ-21P	ポリプロピレン	56	スパナ17	PT1/4	14
	363-QJ-21D	ポリアセタール
	363-QJ-22P	ポリプロピレン	53	スパナ17	PT1/4	14
	363-QJ-22D	ポリアセタール
	363-QJ-23P	ポリプロピレン	70	20	8mmΦ	13
	363-QJ-23D	ポリアセタール

プラグ：1/8サイズ、1/4サイズ

363-P-11、363-P-21	363-P-12、363-P-22	363-P-13、363-P-23

363-P-13P異径プラグ

プラグサイズ表

	型式	材質	A (mm)	B (mm)	C	重量 (g)
1/8サイズ	363-P-11P	ポリプロピレン	39	14	PT1/8	5
	363-P-11D	ポリアセタール
	363-P-12P	ポリプロピレン	35	14	PT1/8	4.5
	363-P-12D	ポリアセタール
	363-P-13P	ポリプロピレン	56	13	6mmΦ	5
	363-P-13D	ポリアセタール
	363-P-13PP (異径プラグ)	ポリプロピレン ナチュラル	上記、寸法図にて ご確認ください。			-
1/4サイズ	363-P-21P	ポリプロピレン	42	17	PT1/4	5
	363-P-21D	ポリアセタール
	363-P-22P	ポリプロピレン	36	17	PT1/4	4.5
	363-P-22D	ポリアセタール
	363-P-23P	ポリプロピレン	61	12	8mmΦ	5
	363-P-23D	ポリアセタール

プラグ　L型タイプ　1/8サイズ、1/4サイズ

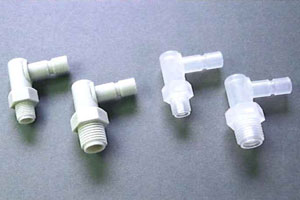

363-P-11LP(材質：ポリプロピレンナチュラル) 363-P-11LD(材質：ポリアセタール)	363-P-21LP(材質：ポリプロピレンナチュラル) 363-P-21LD(材質：ポリアセタール)

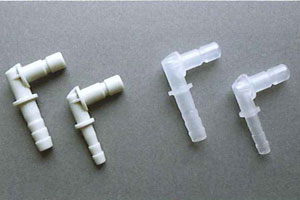

363-P-13LP(材質：ポリプロピレンナチュラル) 363-P-13LD(材質：ポリアセタール)	363-P-23LP(材質：ポリプロピレンナチュラル) 363-P-23LD(材質：ポリアセタール)

ソケット・プラグのセット型式説明　1/8

ソケット型式	接続	+	プラグ型式	接続	セット型式 (ソケット+プラグ)
363-QJ-11　D/P	PT 1/8 オス	+	363-P-11 D/P	PT 1/8 オス	363-QJP-111 D/P
			363-P-12 D/P	PT 1/8 メス	363-QJP-112 D/P
			363-P-13 D/P	φ6mm タケノコ	363-QJP-113 D/P
363-QJ-12 D/P	PT 1/8 メス	+	363-P-11 D/P	PT 1/8 オス	363-QKP-121 D/P
			363-P-12 D/P	PT 1/8 メス	363-QKP-122 D/P
			363-P-13 D/P	φ6mm タケノコ	363-QKP-123 D/P
363-QJ-13 D/P	φ6mm タケノコ	+	363-P-11 D/P	PT 1/8 オス	363-QKP-131 D/P
			363-P-12 D/P	PT 1/8 メス	363-QKP-132 D/P
			363-P-13 D/P	φ6mm タケノコ	363-QKP-133 D/P

※型式の末尾にD(ポリアセタール)もしくはP(ポリプロピレン)を付け材質をご指定ください。

ソケット・プラグのセット型式説明　1/4

ソケット型式	接続	+	プラグ型式	接続	セット型式 (ソケット+プラグ)
363-QJ-21 D/P	PT 1/4 オス	+	363-P-21 D/P	PT 1/4 オス	363-QJP-211 D/P
			363-P-22 D/P	PT 1/4 メス	363-QJP-212 D/P
			363-P-23 D/P	φ8mm	363-QJP-213 D/P
363-QJ-22 D/P	PT 1/4 メス	+	363-P-21 D/P	PT 1/4 オス	363-QJP-221 D/P
			363-P-22 D/P	PT 1/4 メス	363-QJP-222 D/P
			363-P-23 D/P	φ8mm	363-QJP-223 D/P
363-QJ-23 D/P	φ8mm タケノコ	+	363-P-21 D/P	PT 1/4 オス	363-QJP-231 D/P
			363-P-22 D/P	PT 1/4 メス	363-QJP-232 D/P
			363-P-23 D/P	φ8mm	363-QJP-233 D/P

※型式の末尾にD(ポリアセタール)もしくはP(ポリプロピレン)を付け材質をご指定ください。

---

ソケット・プラグのセット型式　3/8サイズ

製品の特長、使用温度など詳細はこちら

ソケット：3/8サイズ

363-QJ-31、363-QJ-41	363-QJ-32	363-QJ-33

■ソケットサイズ表

	型式	材質	A (mm)	B (mm)	C	重量 (g)
3/8サイズ	363-QJ-31P	ポリプロピレン	67	スパナ21	PT3/8	31
	363-QJ-31D	ポリアセタール
	363-QJ-32P	ポリプロピレン	67	スパナ21	PT3/8	31
	363-QJ-32D	ポリアセタール
	363-QJ-33P	ポリプロピレン	78	27	10mmΦ	30
	363-QJ-33D	ポリアセタール
	363-QJ-41P	ポリプロピレン	63	スパナ21	PF1/2	31
	363-QJ-41D	ポリアセタール

プラグ：3/8サイズ

363-P-31	363-P-32、363-P-322	363-P-33

プラグサイズ表

	型式	材質	A (mm)	B (mm)	C	重量 (g)
3/8サイズ	363-P-31P	ポリプロピレン	49	23	PT3/8	8
	363-P-31D	ポリアセタール
	363-P-32P	ポリプロピレン	45	24	PT3/8	8
	363-P-32D	ポリアセタール
	363-P-322P	ポリプロピレン	39	19	PT1/4	6
	363-P-322D	ポリアセタール
	363-P-33P	ポリプロピレン	70	21	10mmΦ	10
	363-P-33D	ポリアセタール

応用タイプ　パネル取付け用ソケット　3/8サイズ

363-QJ-2PP、363-QJ-2PD (NPT1/8、PT1/4)	363-QJ-23P、363-QJ-23D	363-QJ-3PP、363-QJ-3PD

363-QJ-2P-HP

ソケット・プラグのセット型式説明　3/8

ソケット型式	接続	+	プラグ型式	接続	セット型式 (ソケット+プラグ)
363-QJ-31 D/P	PT 3/8 オス	+	363-P-31 D/P	PT 3/8 オス	363-QJP-311 D/P
			363-P-32 D/P	PT 3/8 メス	363-QJP-312 D/P
			363-P-322 D/P	PT 1/4 メス	363-QJP-3122 D/P
			363-P-33 D/P	φ10mm タケノコ	363-QJP-313 D/P
363-QJ-32 D/P	PT 3/8 メス	+	363-P-31 D/P	PT 3/8 オス	363-QJP-321 D/P
			363-P-32 D/P	PT 3/8 メス	363-QJP-322 D/P
			363-P-322 D/P	PT 1/4 メス	363-QJP-3222 D/P
			363-P-33 D/P	φ10mm タケノコ	363-QJP-323 D/P
363-QJ-33 D/P	φ10mm タケノコ	+	363-P-31 D/P	PT 3/8 オス	363-QJP-331 D/P
			363-P-32 D/P	PT 3/8 メス	363-QJP-332 D/P
			363-P-322 D/P	PT 1/4 メス	363-QJP-3322 D/P
			363-P-33 D/P	φ10mm タケノコ	363-QJP-333 D/P
363-QJ-41 D/P	PF 1/2 オス	+	363-P-31 D/P	PT 3/8 オス	363-QJP-341 D/P
			363-P-32 D/P	PT 3/8 メス	363-QJP-342 D/P
			363-P-322 D/P	PT 1/4 メス	363-QJP-3422 D/P
			363-P-33 D/P	φ10mm タケノコ	363-QJP-343 D/P

※型式の末尾にD(ポリアセタール)もしくはP(ポリプロピレン)を付け材質をご指定ください。

---
