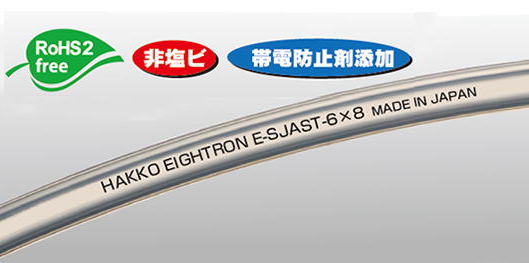

スーパー柔軟フッ素チューブ（帯電防止）　E-SJAST
423
・帯電防止×フッ素チューブ
・フッ素チューブの静電気発生対策用
・粉体搬送時の詰まり防止や分析機器・精密機器のノイズ対策用

■特徴

●帯電防止機能
(チューブ外層へ帯電防止機能を付与 ※表面抵抗値（Ω）)：1010〜1011
※材料ベースでの参考数値です。チューブとしての実測値ではございませんので、ご留意ください。
●透明性
(流体の目視が可能なため、チューブ内のエア噛みや流体・粉体の詰まり、帯電によるピンホール発生などを確認することができ、トラブル発生場所の早期特定が可能になります)
●耐薬品性
(内層は4フッ化系フッ素樹脂（ETFE系）のため、ほとんどの薬品に耐性があります)
●柔軟性
(積層構造により市販のフッ素単層チューブと比較して柔軟性に優れ、作業性が向上します)
●折れ難さ
(市販のフッ素単層チューブと比較して折れ難く、折れてもある程度復元します)

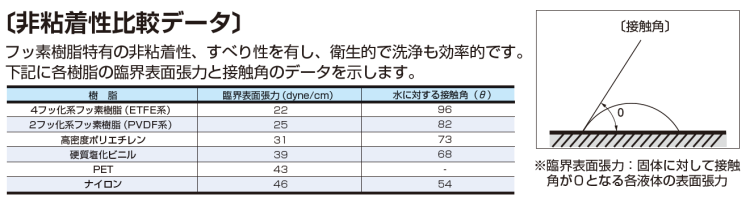

●非粘着性
(内層のフッ素樹脂は撥水性、非粘着性に優れているため、流体の液残りが少なく洗浄性に優れます)
●耐磨耗性
（内層のフッ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも耐えます）
●可塑剤フリー
(溶出物質の要因となる可塑剤を含まないノンオイル素材を採用しています)
●非塩ビ
(非塩ビ材質を使用しています)
●高純度性
（内層のフッ素樹脂は可塑剤を含まないため、高純度の薬液配管に適しています）
●グリーン調達
（RoHS2禁止10物質を使用していません。もしくは閾値未満です）
■用途

●粉体搬送時の詰まり対策として
●クロマトグラフィー、生化学分析機器、精密機器の静電気（ノイズ）対策用として
●塗装機器、印刷機器の有機溶剤、塗料等の移送用として
●理化学実験機器等の薬液移送用として
●半導体関連機器・フラットパネル製造装置の薬品移送用として
●産業廃棄物の化学廃液の移送用として
●アルコール類・化粧品・薬品の移送用として
●燃料電池製造設備の薬液・純水の移送用として
●塗料・接着剤の充填ライン用として

■規格
型式 内径×外径 使用圧力 許容曲げ半径 使用温度範囲 表面抵抗値 定尺
at20℃ at80℃ at20℃
mm MPa MPa mm ℃  （Ω） m
E-SJAST-4x6 4x6 0〜0.6 0〜0.2 25 -20〜80 1010〜1011 20
E-SJAST-6x8 6x8 0〜0.4 50
E-SJAST-8x10 8x10  0〜0.15 90

表面抵抗値は材料メーカーの参考数値であり、チューブの保証値ではございません。
※その他、内径φ2×外径φ3、内径φ3×外径φ4等の特注仕様も対応可能です。お気軽にお問い合わせください。
■技術資料



◆試験方法
10cmの試料の長さ方向に切れ込みを入れて、熱処理（60℃×1時間）をして板状にする。
絶縁抵抗計の+端子側のテストピンを試料の外層にあてて、電圧125V×30秒印加した直後に、試料の外層と発泡ビーズとの距離が1mmになるように近づけてビーズの付着量を確認する。
電圧印加後の試料を扱う際には、プラスチック製のピンセットを使用する。

◆試料

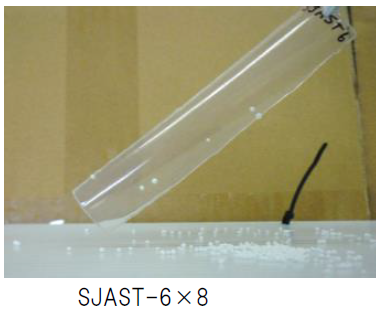

・E-SJAST-6×8

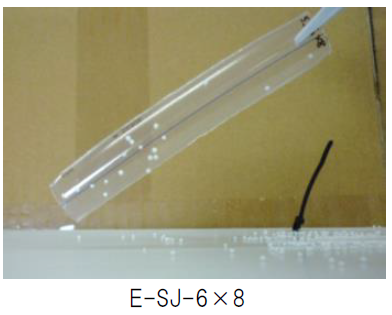

・E-SJ-6×8（従来品）

◆試験結果
E-SJAST-6×8は、E-SJ-6×8に比べビーズの付着量が少ないことを確認した。



◆試験方法
試料表面の電気抵抗値を測定する。
※印加電圧＝500V、印加時間＝1分
※試験温度＝20℃、試料有効長さ＝100mm

◆試料
・E-SJAST-6×8
・E-SJ-6×8（従来品）

◆試験結果

試料 表面電気抵抗値（Ω）
E-SJAST-6×8 7.69×1011
E-SJ-6×8（従来品） 5.56×1012

※試験値であり保証値ではありません。





※当仕様＝4フッ化系フッ素樹脂（ETFE系）

●スーパー柔軟フッ素チューブ＆ホース類(全18種類)一覧表
こちらをクリック
 E-SJASTの専用継手とアクセサリー

型番 本体 ナット 標準重量 適用チューブ
型番
A B C D E ネジ HEX F HEX ｇ/個
E-FTS-4×6-R1/4 31 12 5 14 3.5 R1/4 14 14 14 29 E-SJAST-4×6
E-FTS-6×8-R1/4 33 12 5 16 5.5 R1/4 17 16 14 32 E-SJAST-6×8
※E-SJAST-8×10の専用継手はございません。

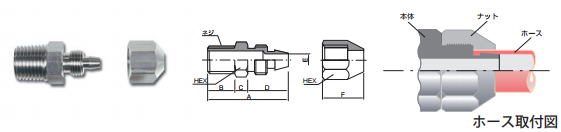

ホース取付図　

材質：SUS316L（本体）、SUS304（ナット）
・ 当製品は帯電した流体を除電する機能はありません。帯電した流体の対策は別に講じてください。
・ 当製品は必ずしも災害の防止を保証するものではありません。引火性・爆発性・低導電性物質の流速制限、噴霧濃度の低下などの安全管理は、ご使用者で管理してください。
・ 帯電防止剤がチューブ表面にブリードすることで、帯電防止効果を発揮します。表面の水洗やふき取りにより帯電防止効果が低下する恐れがあります。また、チューブ内に含有している帯電防止剤は経時的に減少していきます。
・ 積層チューブのため、チューブ内面でシールする継手を使用してください。
・ チューブ外面でシールする継手は、使用しないでください。破裂や継手抜けの原因になります。
・ 当製品は内層にフッ素樹脂を採用しておりますが、高純度液体のご使用の可否は、お客様自身でご判断を
お願い致します。
・ 積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件（高温、高圧等）によっては内層を透過し、中間層・外層が膨張・劣化することがあります。
・ 本製品は、食品用途では使用しないでください。
より詳細な情報はこちら → 積層チューブ専用継手
