中継端子台BOX 096

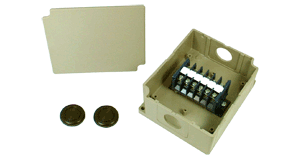

BOXTBシリーズ 　　　　防水機構　簡易型
特徴：
●端子台及び仕切板は取り外し可能の為、外部で配線してからBOX内に装着出来ます。
●BOX本体及び端子台は環境特性に優れたPBT樹脂を採用。
●ウルトラUP端子台内蔵で、結線作業が簡単。
●電線取り出し口は、標準で膜付グロメット添え付けです。
●DINレールニワンタッチ取り付け、取り外しが出来ます。

材質：強化PBT（ライトグレー）
使用条件：周囲温度−25℃〜100℃
　　　　　　　　相対湿度45％〜85％
付属品：仕切板（φ21穴あき　ＳＰ-1）
　　　　　　膜付グロメット2個（φ20用）
オプション：穴無しプレート（ＳＰ-2）
内蔵端子台：ATK-10G(端子カラー紺）
　　　　　　　　　ATK-20G(端子カラー紺）


BOXTBシリーズ　型式一覧
BOXTB-4AT BOXTＢ-6ＡＴ BOXTＢ-8ＡＴ10 BOXTＢ-6ＡＴ20

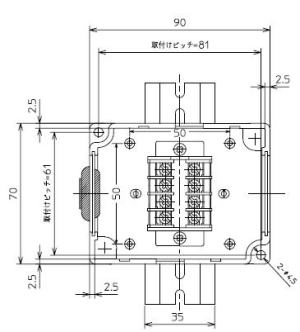

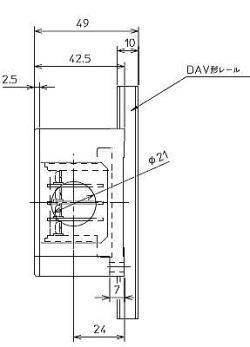

●BOXTB-4AT

定格
定格電圧 AC,DC600V
定格電流 0.75mm2 10A
接続可能電源 1.25mm 15A
及び最大電流 2.0mm 20A
絶縁抵抗 200MΩ以上(DC500Vメガにて）
耐電圧 AC2500V 1分間
標準締付けトルク 1.4N・m

内蔵端子台
ATK-10G-4P
耐油耐熱に優れた、強化PBT樹脂を使用したGタイプ
（端子カラー：紺）

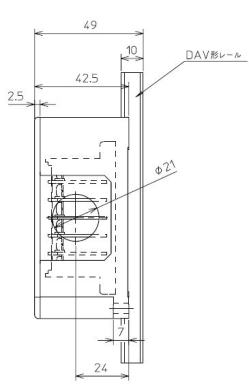

●BOXTＢ-6ＡＴ

定格
定格電圧 AC,DC600V
定格電流 0.75mm2 10A
接続可能電源 1.25mm 15A
及び最大電流 2.0mm 20A
絶縁抵抗 200MΩ以上(DC500Vメガにて）
耐電圧 AC2500V 1分間
標準締付けトルク 1.4N・m
内蔵端子台
ATK-10G-6P
耐油耐熱に優れた、強化PBT樹脂を使用したGタイプ
（端子カラー：紺）

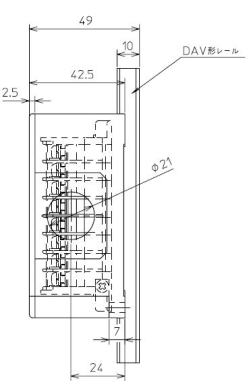

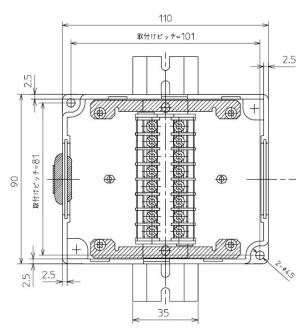

●BOXTＢ-8ＡＴ10

定格
定格電圧 AC,DC600V
定格電流 0.75mm2 10A
接続可能電源 1.25mm 15A
及び最大電流 2.0mm 20A
絶縁抵抗 200MΩ以上(DC500Vメガにて）
耐電圧 AC2500V 1分間
標準締付けトルク 1.4N・m
内蔵端子台
ATK-10G-6P
耐油耐熱に優れた、強化PBT樹脂を使用したGタイプ
（端子カラー：紺）

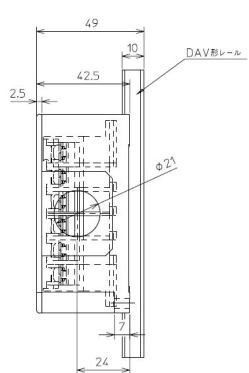

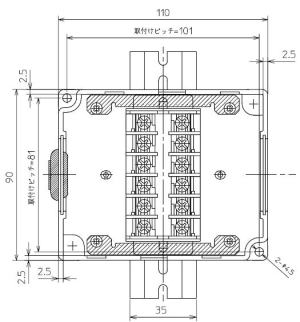

●BOXTＢ-6ＡＴ20
定格
定格電圧 AC,DC600V
定格電流 2.0mm2 20A
接続可能電源 3.5mm2 30A
及び最大電流 5.5mm2 40A
絶縁抵抗 200MΩ以上(DC500Vメガにて）
耐電圧 AC2500V 1分間
標準締付けトルク 1.8N・m
内蔵端子台
ATK-10G-6P
耐油耐熱に優れた、強化PBT樹脂を使用したGタイプ
（端子カラー：紺）
