映像光通信機器
　　VP002シリーズSタイプ		 E247
●電線の使えないノイズ環境下において、必要とする場所に高品質な映像を送ることができます。
●映像信号を光ファイバで伝送します。
●AGC（オートゲインコントロール）回路内蔵により設置時の設定が不要です。
●マルチドロップ分岐タイプを組み合わせることにより、多様な配線システムを組むことが出来ます。

■仕様
●映像信号：NTSCに対応
●対応ファイバー：H-PCF。APF（F05準拠）
●最大伝送距離：300m
●電源：ACアダプタ　DC6V
●その他：・マルチドロップ分岐タイプ（Mタイプ）
　　　　　・基板単体での販売もいたします。

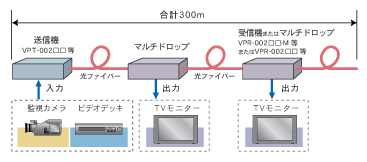

接続例-1
接続例-2
■主な仕様（寸法単位：mm）
　用途
映像用

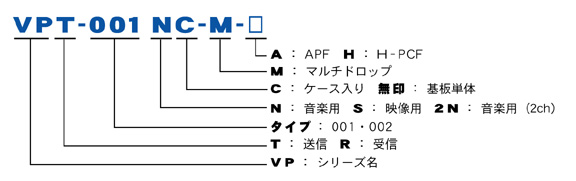

　型名
送信機
VPT-002S□
受信機
VPR-002S□／VPR-002S□-M
　光信号変調方式
PFM方式
　チャンネル数
1ch
　入出力信号
1Vp-p／75Ω・RCAピンジャック
　伝送帯域
50Hz〜4.5MHz
　S／N比
34dB以上
　伝送距離
H-PCF：2m〜300m※1／APF：2m〜30m
　適合光ファイバ
H-PCF（200／230）／APF：（980／1000）
　適合光コネクタ
F05（JIS　C5974）
　電源
DC5V※2
　ケース入寸法
送信機
35(W)×67(D)×24(H)
受信機
47(W)×65(D)×26(H)
　基板単体寸法
送信機
28(W)×42(D)×15(H)
受信機
38(W)×65(D)×26(H)
※1：最大伝送距離以上で使用する場合にはご相談下さい。
※2：ACアダプタもご用意しています。


■外形寸法（寸法単位：mm）
＜送信機＞　002タイプ
＜受信機＞　002タイプ
オプション
ACアダプタ
DC6V　300mA
＜ケース入り、送受信機で使用の場合には、送受信それぞれ必要になります＞
電線並みに扱える強化型光ファイバ 　ピコフレキへ
　ピコドラムへ
取付板（送受信共通）

＜材質：ステンレス＞
