可搬型光ケーブル・PICODRUM

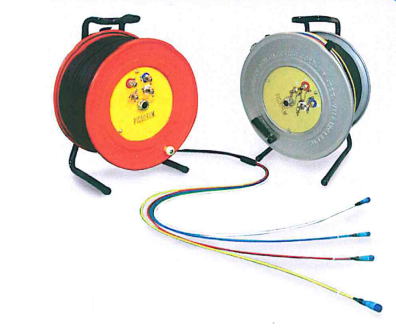

ピコドラム
 045

ピコドラムの特長
可搬型用ドラムに、ピコケーブル、ピコフレキをセットアップした一体型多芯ケーブルで、
そのまま布設現場に持ち込むことができます。

ドラム本体にコネクタを接続出来るため、１台のピコドラムでは対応できない
距離も複数のピコドラムを連結して対応できます。

ドラム本体の重量は約10kg。高所や足場の悪い現場でも、機動的な対応が可能です。

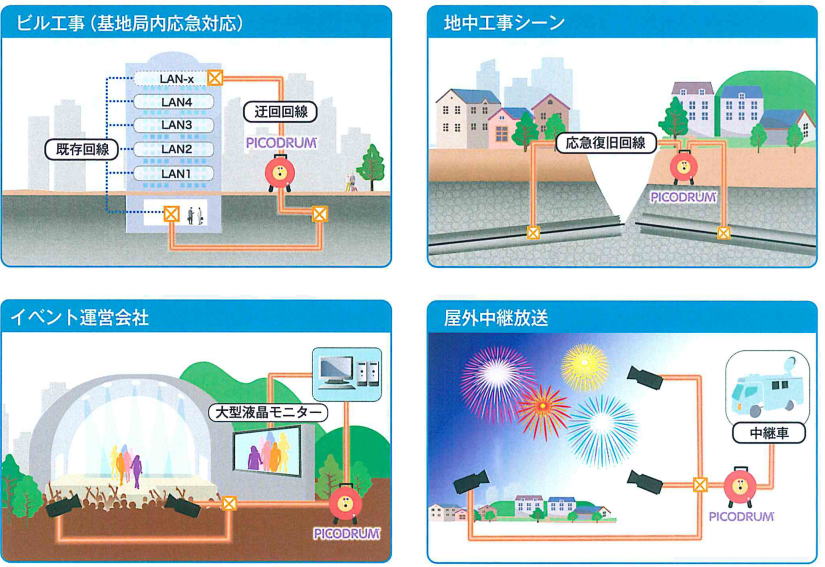

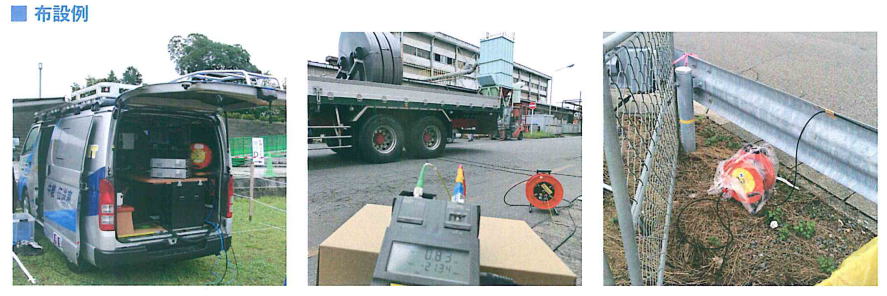

光ケーブル接続が、電線延長ケーブル並の容易さで行える業界待望の可動型ピコケーブル
「ピコドラム」。各種施設の光ケーブル仮設工事や、既存ケーブルの断線事故など
緊急時の短距離光ケーブル接続に最適です。

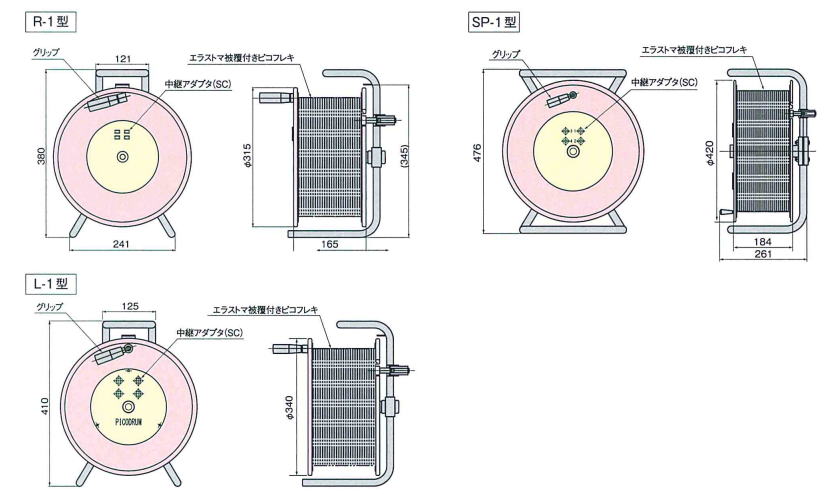

仕様表
型式 PDMS14-150-●●/**（SM:10/125）
PDMG14-150-●●/**（GI:50/125）
 PDMS18-120-●●/**（SM:10/125）
PDMG18-120-●●/**（GI:50/125）
ｹｰﾌﾞﾙ条長 〜150ｍ 〜120ｍ
光ファイバ心線 〜4 〜8
光コネクタ仕様 SC・FC・ST・LC SC・FC・ST・LC
ドラム外径寸法 Φ315ｍｍｘD165mm
（R-1型）		 Φ315ｍｍｘD165mm
（R-1型）
本体重量 約10ｋｇ
（150ｍ巻）		 約12ｋｇ
（120ｍ巻）
主管ケーブル張力 460N 500N
主管ケーブル外径
（オレフィン系
エラストマーシース）		 約5.5ｍｍ（1.8N） 約6.8ｍｍ（2.6N）
型式 PDMS14-200-●●/**（SM:10/125）
PDMG14-200-●●/**（GI:50/125）		 PDMS18-300-●●/**（SM:10/125）
PDMG18-300-●●/**（GI:50/125）
ｹｰﾌﾞﾙ条長 〜200ｍ 〜300ｍ
光ファイバ心線 〜4 〜8
光コネクタ仕様 SC・FC・ST・LC SC・FC・ST・LC
ドラム外径寸法 Φ340ｍｍｘD175mm（L-1型） Φ420ｍｍｘD184mm（SP-1型）
本体重量 約11ｋｇ（200ｍ巻） 約28ｋｇ（300ｍ巻）
主管ケーブル張力 460N 500N
主管ケーブル外径
 （オレフィン系
エラストマーシース）		 約5.5ｍｍ（1.8N） 約6.8ｍｍ（2.6N）
※型式の●●はドラム側面のコネクタ、**はケーブル側のコネクタ仕様になります。
※上記以外の条長・光ファイバ心数での組み合わせについては別途ご相談下さい。

特注製作例はこちら

防水コネクター付き光ケーブル・PICODRUM/WP

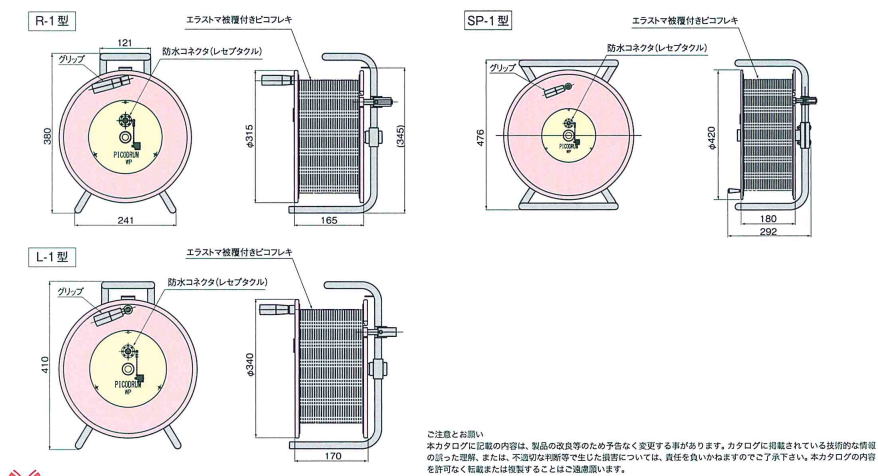

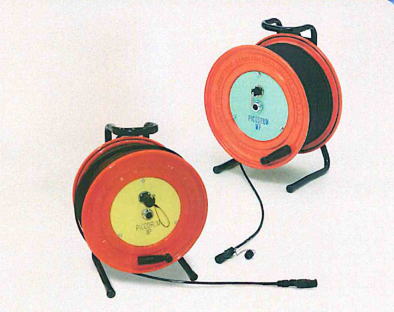

ピコドラムWP型
 045

ピコドラムWPの特長

屋外での雨天時の使用状況にも耐えうる完全防水性（コネクタ嵌合時IP67クリア）を採用し、
光伝送経路への水の侵入を防止しました。

シングルモード及びマルチモードの光ファイバに対応し、FC形及びSC形コネクタ付き
ショートジャンパケーブルと組み合わせることで、各種伝送システムに幅広く適用できます。
従来の可搬型光ケーブル「PICODRUM」に防水コネクタを取付けた「PICODRUM/WP型」天候に
左右されることなく、屋外でのコネクタ接続可能が可能で、各種施設およびイベントの光ケーブル仮設工事や、
既設光回線の断線事故における緊急時の光伝送ライン復旧工事ができます。


仕様表
型式 PDMWPS12-150-MFR/MFP（SM:10/125）
PDMWPG12-150-MFR/MFP（GI:50/125）
 PDMWPS14-120-MFR/MFP（SM:10/125）
PDMWPG14-120-MFR/MFP（GI:50/125）
ｹｰﾌﾞﾙ条長 〜150ｍ 〜120ｍ
光ファイバ心線 2 4
光コネクタ仕様 MF10（ヒロセ電機） MF12（ヒロセ電機）
ドラム外径寸法 Φ315ｍｍｘD165mm
（R-1型）		 Φ315ｍｍｘD165mm
（R-1型）
本体重量 約10ｋｇ
（150ｍ巻）		 約12ｋｇ
（120ｍ巻）
主管ケーブル張力 460N 500N
主管ケーブル外径
（オレフィン系
エラストマーシース）		 約5.5ｍｍ（1.8N） 約6.8ｍｍ（2.6N）
オプション※ 各種コネクタとMFP（プラグ）・MFJ（レセ）の
ショートジャンパケーブルは製作可能です。 		 各種コネクタとMFP（プラグ）・MFJ（レセ）の
ショートジャンパケーブルは製作可能です。
型式 PDMWPS14-120-MOR/MOP（SM:10/125）
PDMWPG14-120-MOR/MOP（GI:50/125）		 PDMWPS112-150-MFR/MFP（SM:10/125）
PDMWPG112-150-MFR/MFP（GI:50/125）
ｹｰﾌﾞﾙ条長 〜120ｍ 〜150ｍ
光ファイバ心線 4 12（24）
光コネクタ仕様 OPG（多治見無線電機） MF11（ヒロセ電機）
ドラム外径寸法 Φ340ｍｍｘD165mm（R-1型） Φ340ｍｍｘD175mm（L-1型）
本体重量 約12ｋｇ（120ｍ巻） 約14ｋｇ（150ｍ巻）
主管ケーブル張力 500N 500N
主管ケーブル外径
（オレフィン系
エラストマーシース）		 約6.8ｍｍ（2.6N） 約6.8ｍｍ（2.6N）
オプション※  各種コネクタとMOP（プラグ）・MOJ（レセ）の
ショートジャンパケーブルは製作可能です。  		 各種コネクタとMFP（プラグ）・MFJ（レセ）の
ショートジャンパケーブルは製作可能です。
 ※上記以外の条長・コネクタ仕様については別途ご相談下さい。

特注製作例はこちら
