P.854
|
||||
| パネルタッチ・トップタッチ |  374 |
 |
|
||||||||||||||||||
| 仕 様 |
| 常温圧力 | 2.5MPa |
| 最高使用圧力 | 3.5MPa |
| 社内試験圧力 | (空気圧) 5 MPa/(水圧) 5 MPa |
| 材 質 | BsBM(パネルタッチ)/SUS304(トップタッチ) |
※TTH08とTT08とTT08Mは4等配になります。
| パネルタッチ・トップタッチ寸法図 |
 |
TTH08のみ | TT08のみ |
 |
 |
| パネルタッチ(材質BsBM)寸法表 |
| 型 式 | 口径Rc | H | (h) | PCD | L | φD | B | T | M | φK | φJ |
| TTH02 | 1/4 | 32 | (37) | 28 | 27 | 19 | 7 | 3 | M4 | 4.5 | 21 |
| TTH03 | 3/8 | 36 | (42) | 33 | 28 | 23 | 7 | 3 | M4 | 4.5 | 25 |
| TTH04 | 1/2 | 44 | (51) | 38 | 37 | 28 | 12 | 4 | M5 | 5.5 | 30 |
| TTH06 | 3/4 | 50 | (58) | 46 | 39 | 34.5 | 12 | 4 | M5 | 5.5 | 36.5 |
| TTH08 | 1 | 55 | - | 56 | 46 | 41.5 | 12 | 5 | M5 | 5.5 | 43.5 |
| ■
TTH08はフランジ形状が四角となります。 ■ TTH08は取付けネジが４箇所となります。 ■ ボルトおよびナットは付属していませんので、ご用意をお願いします。 ■ φK、φJ は下図、取付け方法を参照して下さい。 ■ (h)の寸法は、参考値です。 |
|||||||||||
| トップタッチ(材質SUS304)寸法表 |
| 型 式 | 口径Rc | H | (h) | PCD | L | φD | B | T | M | φK | φJ |
| TT02 | 1/4 | 32 | (37) | 28 | 27 | 19 | 7 | 4 | M4 | 4.5 | 21 |
| TT03 | 3/8 | 36 | (42) | 33 | 28 | 23 | 7 | 4 | M4 | 4.5 | 25 |
| TT04 | 1/2 | 41 | (51) | 38 | 37 | 28 | 12 | 5 | M5 | 5.5 | 30 |
| TT06 | 3/4 | 50 | (58) | 46 | 39 | 34.5 | 12 | 5 | M5 | 5.5 | 36.5 |
| TT08 | 1 | 65 | (70) | 56 | 46 | 41.5 | 12 | 5 | M5 | 5.5 | 43.5 |
| ■
TT08は取付けネジが４箇所となります。 ■ ボルトおよびナットは付属していませんので、ご用意をお願いします。 ■ φK、φJ は下図、取付け方法を参照して下さい。 ■ (h)の寸法は、参考値です。 |
|||||||||||
| トップタッチＭ寸法図 |
 |
TT08Mのみ |
 |
| トップタッチＭ(材質SUS304)寸法表 |
| 型 式 | 口径 R・Rc |
H | (h) | PCD | L | l | φD | B | T | M | φK | φJ |
| TT02M | 1/4 | 32 | (37) | 28 | 27 | 13 | 19 | 7 | 4 | M4 | 4.5 | 21 |
| TT03M | 3/8 | 36 | (42) | 33 | 28 | 13.5 | 23 | 7 | 4 | M4 | 4.5 | 25 |
| TT04M | 1/2 | 41 | (51) | 38 | 37 | 16.5 | 28 | 12 | 5 | M5 | 5.5 | 30 |
| TT06M | 3/4 | 50 | (58) | 46 | 39 | 18.5 | 34.5 | 12 | 5 | M5 | 5.5 | 36.5 |
| TT08M | 1 | 65 | (70) | 56 | 46 | 22 | 41.5 | 12 | 5 | M5 | 5.5 | 43.5 |
| ■
TT08Mは取付けネジが４箇所となります。 ■ ボルトおよびナットは付属していませんので、ご用意をお願いします。 ■ φK、φJ は下図、取付け方法を参照して下さい。 ■ (h)の寸法は、参考値です。 |
||||||||||||
| 取り付け方法 |
| パネルにアダプターのＪ寸法の穴及びＫ寸法の穴を上記サイズ表の通り加工して下さい。 |  |

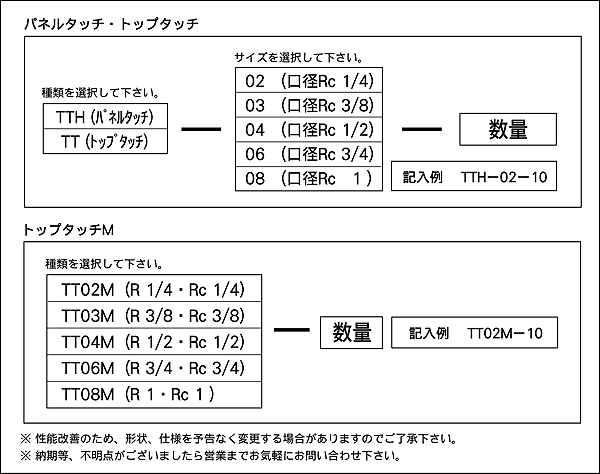

| 注文形式 |
 |
<FAX問合せ用紙のダウンロード>
