パネルブラケット 374
パネルブラケット ■ パネルタッチ・トップタッチ・テトラタッチのサイズに合わせて
　使用できる。
■ 無駄な継手を使用せずに配管を接続できるため、設計工数を
　低減できる。
■ 自由な配管設計ができ、配管ラインがスマートになる。




仕　様
材　質 SUS304

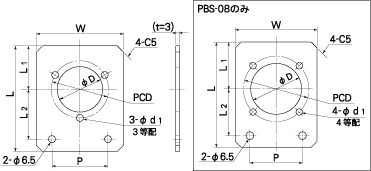

パネルブラケット（ストレートタイプ）寸法図
ストレートタイプ


パネルブラケット（ストレートタイプ）寸法表
型　式 アダプター適用サイズ W L L1 L2 P φD φd1 PCD
PBS-02 1/4 50 65 25 30 30 21 4.5 28
PBS-03 3/8 50 65 25 30 30 25 4.5 33
PBS-04 1/2 70 85 35 40 45 30 5.5 38
PBS-06 3/4 70 85 35 40 45 36.5 5.5 46
PBS-08 1 70 90 40 40 45 43.5 5.5 56

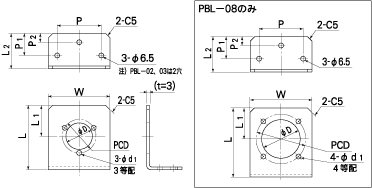

パネルブラケット（Ｌ型タイプ）寸法図
Ｌ型タイプ
パネルブラケット（Ｌ型タイプ）寸法表
型　式 アダプター適用サイズ W L L1 L2 P P1 P2 φD φd1 PCD
PBL-02 1/4 50 53 25 30 30 15 - 21 4.5 28
PBL-03 3/8 50 53 25 30 30 15 - 25 4.5 33
PBL-04 1/2 70 73 35 40 50 25 10 30 5.5 38
PBL-06 3/4 70 73 35 40 50 25 10 36.5 5.5 46
PBL-08 1 70 78 35 40 50 25 10 43.5 5.5 56

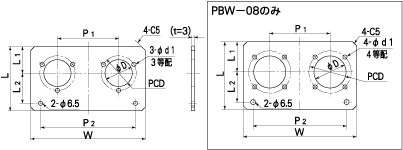

パネルブラケット（ダブルタイプ）寸法図
ダブルタイプ
パネルブラケット（ダブルタイプ）寸法表
型　式 アダプター適用サイズ W L L1 L2 P1 P2 φD φd1 PCD
PBW-02 1/4 120 65 25 33 80 100 21 4.5 28
PBW-03 3/8 120 65 25 33 80 100 25 4.5 33
PBW-04 1/2 150 85 35 40 80 124 30 5.5 38
PBW-06 3/4 150 85 35 40 80 124 36.5 5.5 46
PBW-08 1 150 90 40 40 80 124 43.5 5.5 56

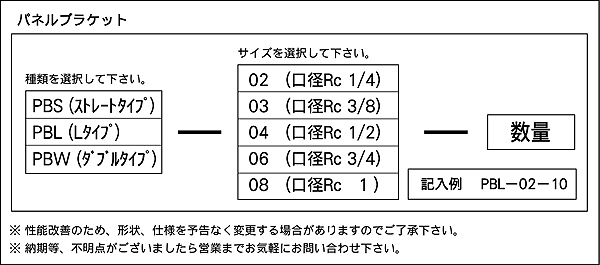

注文形式
注文形式
