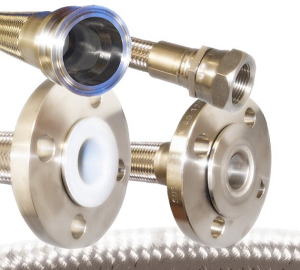

シグマフレックス　フッ素樹脂フレキシブルホース　(耐圧ホース）
フッ素ゴム Flexible Hose
371
「シグマフレックス」にはフッ素樹脂のストレートチューブにステンレスワイヤーで補強した耐圧ホース(S.H.M.L)とフッ素樹脂チューブがスパイラル状に成型されたコンボホース(R.)、プライアブルホース（T.E.EL)があります。ホースタイプ、サイズともに豊富に取り揃えてあります。
独特の金具アッセンブリーによりその性能はご満足いただけるものと確信しております。
非粘着性、耐熱性、耐腐蝕性にすぐれ化学的に安定性が高いフッ素樹脂ホースは蒸気、薬品、ガス、食品他ほとんどの流体の配管として使用することができます。
超高圧ホース　Sシリーズ
 超高圧ホースSシリーズ
※詳細はこちら		 ・特長
フッ素樹脂チューブに独特のブレードと焼成を施し、チューブとワイヤーブレードが密着しています。使用時の摩擦が少なく衝撃圧への耐性に優れ、また最高使用圧力時のホースの伸び、ふくらみも１％以下と過酷な使用条件にもよく耐えます。また、柔軟性も優れた世界最高水準の高性能フッ素樹脂ホースです。航空機、船舶その他最先端分野で使用されております。全て静電気防止タイプです。「適応規格：SAE100R8　100R9」

内層チューブ形状
Sシリーズ内層チューブ形状
使用温度 -54～204℃
最高使用圧力/室温 34.5MPa～27.5MPa
サイズ(ｍｍ） 5.6ｘ9.9～35ｘ48.3
プライアブルホース　Eシリーズ
 プライアブルホース　Eシリーズ
※詳細はこちら		 ・特長
テフロンチューブに波付け加工を施してありますので柔軟性に優れております。ステンレス鋼線をブレードしてありますので、耐圧性にも優れております。「適応規格：食品衛生法厚生省告示第370号適合」

内層チューブ形状
Eシリーズ内層チューブ形状
使用温度 -54～204℃
最高使用圧力/室温 16.9MPa～2.3MPa
サイズ(ｍｍ） 6.7ｘ12.3～48ｘ59.7
超高圧ホース　Hシリーズ
 超高圧ホース　Hシリーズ
※詳細はこちら		 ・特長
フッ素樹脂チューブにステンレス鋼線を二重に補強した耐圧ホースです。超高圧ホースSと同様にワイヤーを独特の方法で押さえ、高圧性、高温性にすぐれたホースです。

内層チューブ形状
Hシリーズ内層チューブ形状
使用温度 -54～204℃
最高使用圧力/室温 27.5MPa～9.9MPa
サイズ(ｍｍ） 4.7ｘ9.7～28.6ｘ35
フレア プライアブルホース　Tシリーズ
フレア プライアブルホース　Tシリーズ
※詳細はこちら		 ・特長
プライアブルホースの口元を独自の技術によりフレア加工を施してあります。接液部を全てテフロンにする事が可能です。ご要望によりスプリング、ブレード等を取り付ける事ができます。「適応規格：食品衛生法厚生省告示第370号適合」
Tシリーズ外装なし
外装無し
Tシリーズスプリング付き
スプリング付きTシリーズブレード付き
ブレード付き

内層チューブ形状
Tシリーズ内層チューブ形状
使用温度 -54～204℃
最高使用圧力/室温 0.1MPa～6MPa
サイズ(ｍｍ） 11.6ｘ18.2～94.5ｘ124.5
フレキシブルストレートホース　Fシリーズ
フレキシブルストレートホース　Fシリーズ
※詳細はこちら		 ・特長
ストレートチューブとコンボリュードチューブの特性を融合した耐液溜性柔軟テフロンホースです。食品、薬品、塗料等で液溜の防止と柔軟性の両方が求められる環境下で抜群の性能を発揮します。静電気防止タイプもあります。「食品衛生法厚生省告示第370号に適合、FDA、EU　Food,USP Class Ⅵにも対応。」

内層チューブ形状
Fシリーズ内層チューブ形状
使用温度 -54～204℃
最高使用圧力/室温 4.5MPa～6MPa
サイズ(ｍｍ） 19.1ｘ24.1～31.8ｘ39.3
コンボホース　Rシリーズ
コンボホース　Rシリーズ
※詳細はこちら		 ・特長
従来のフッ素樹脂チューブに癖づけしたものと異なり、フッ素樹脂と外側のガラスファイバーを一体成型しながら焼成したもので、チューブとガラスファイバーが密着しており、ピッチも細かく、耐圧性、柔軟性に優れております。さらにステンレスワイヤーで補強してあります。

内層チューブ形状
Rシリーズ内層チューブ形状
使用温度 -54～204℃
最高使用圧力/室温 3.4MPa～6.9MPa
サイズ(ｍｍ） 9.5ｘ14.5～50.3ｘ69.3
低圧ホース　Lシリーズ
低圧ホース　Lシリーズ
※詳細はこちら		 ・特長
フッ素樹脂チューブにステンレス難線をブレードしたホースです。蒸気用ホースとして長年の実績のあるホースです。

内層チューブ形状
Lシリーズ内層チューブ形状
使用温度 -54～204℃
最高使用圧力/室温 7.8MPa～1.0MPa
サイズ(ｍｍ） 4.7ｘ8～46ｘ51.5
中圧ホース　Mシリーズ
中圧ホース　Mシリーズ
※詳細はこちら		 ・特長
フッ素樹脂チューブにステンレス鋼線をブレードしたホースです。汎用性が非常に高く幅広い分野で使用されています。

内層チューブ形状
Mシリーズ内層チューブ形状
使用温度 -54～232℃
最高使用圧力/室温 20.6MPa～5.5MPa
サイズ(ｍｍ） 3.5ｘ6～28.5ｘ33.4
