超高圧ホース Sシリーズ
371

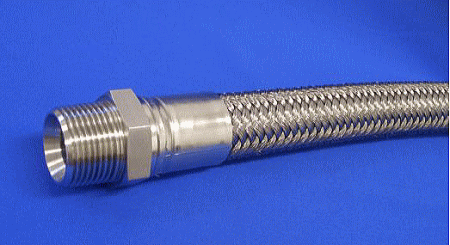

超高圧ホース　S チューブ形状
チューブ形状
補強層：SUS304 ワイヤーユニブレード
連続使用温度範囲：-54℃〜 +204℃


※各種アダプタ類はこちら ※取り付け方法の注意事項はこちら
※参考の耐薬品性の表はこちら。

※ご注文方法


●ホースアッセンブリの長さの測定方法
ホースアッセンブリの長さは、下記参考図に従い表記してください。
ただし、ベンドタイプの金具付のホースの場合は金具の中心線までの長さであらわします。


測定方法参考図

呼称 内径
(mm)		 外径
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最高使用圧力
204℃ (MPa)		 最低破壊圧力
204℃ (MPa)		 最小曲げ
半径(mm)		 重量
(g/m)
S-04 5.6 9.9 34.5 110 20.7 82.8 40 150
S-06 7.8 12.4 34.5 110 20.7 82.8 65 240
S-08 10.2 15.6 34.5 110 20.7 82.8 75 350
S-12 15.7 25.1 34.5 110 20.7 82.8 100 980
S-16 22 32.3 34.5 110 20.7 62 130 1,500
S-20 28.4 42.2 34.5 110 20.7 62 300 2,700
S-24 35 48.3 27.5 82.8 20.7 62 360 2,800
米国SAE規格100R8及び100R9の条件をクリアーしております。
全て静電防止タイプになっております。


 ホース金具　S シリーズ用

No.1No.2図面
 No.1・No.2 金具 　材質：鉄/ ステンレス
ホース呼称 ネジR・G A d H L
S-04 1/4 13 3.9 17 40
S-06 3/8 15 7 19 45
S-08 1/2 18 9.5 24 52
S-12 3/4 20 14.5 30 62
S-16 1 23 20 38 72
S-20 1 1/4 25 24.5 46 84
S-24 1 1/2 26 30.0 55 91
(No.2 金具は受注生産品です)
No.4No.5図面
 No.4　No.5 金具 　材質：鉄/ ステンレス
ホース呼称 ネジG d H1 H2 L
S-04 1/4 4.0 19 17 42
S-06 3/8 7.0 22 19 47
S-08 1/2 9.5 27 22 51
S-12 3/4 14.5 36 30 60
S-16 1 20.0 41 38 70
S-20 1 1/4 24.5 50 46 81
S-24 1 1/2 30.0 60 55 90
(No.5 金具は受注生産品です)
