カルレッツの耐熱特性

291

■圧縮永久ひずみと耐熱特性

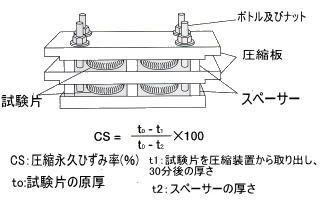

圧縮永久ひずみ測定は、JIS　K6301によって規定されており、図に示す様な測定用冶具を使用してゴム試験片を圧縮して、その状態で所定温度、時間で高温放置を行い、その後直ちに冶具より試験片を取り出し、次式により圧縮永久ひずみを測定します。
ゴムが熱により劣化し、弾性が失われるとひずみの値が大きくなります。
ふっ素ゴムは、200℃前後の温度から急激にひずみの値が大きくなるのに対し、カルレッツ4079は300℃でもひずみ率が50％程度です。
また、200℃での長時間圧縮ひずみを測定した例では、カルレッツ^®4079は長時間ひずみ率50％以下を保持しています。

■温度に対する圧縮永久ひずみの状況(70時間)*

Material　Tested	204℃	250℃	300℃
Kalrez^®8475	23	30	45
kalrez^®4079	37	41	45
ふっ素ゴム	43	100	Sample Failed

*ASTM D 395B&1414(214O-rings)

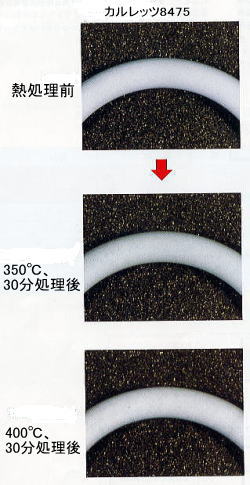

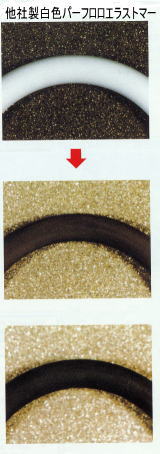

カルレッツ8475と他社製白色パーフロロエラストマーの耐熱性を比較するために、同じ条件で熱処理を行った結果です。
カルレッツは高温処理においても変化を起こしませんでした。

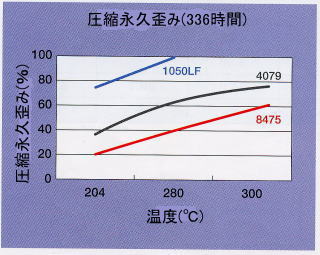

■カルレッツ^®の耐熱グレードの耐熱特性は次のとおりです。

材質	耐熱温度(℃)	圧縮永久歪み(％) 204℃、70時間
4079	316	25
1050LF	288	35
8475	300	23*
8002	250	15*
8575	300	29

*AS568A、2140リングのテストによるデータ

カルレッツの以外のエラストマーでは、ふっ素ゴム、シリコンゴム、他社製パーフロロエラストマーなどが、比較的耐熱温度が高く約200℃までの温度に用いられるが、200℃以上の温度に対してはカルレッツのみが使用可能の実績がある。
材質4079は、カルレッツの各種グレードの中で最も耐熱温度が高いタイプ。
材質1050LFは、放出ガスが最も少ないタイプ。
材質8475は、白色で熱線(赤外線)の吸収が少なく、シール特性、放出ガス特性を向上したタイプ。
材質8002は、充填剤の入っていないノンフィラータイプ。
材質8575は、耐プラズマ性も兼ね備えたタイプである。

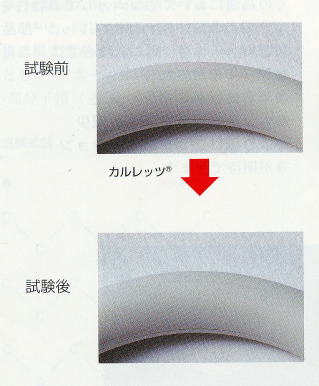

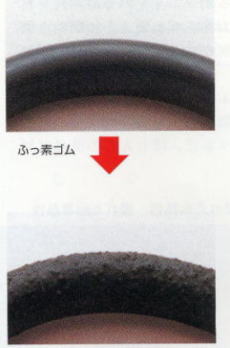

尚、カルレッツとふっ素ゴム、他社製パーフロロエラストマーとの耐熱特性について比較したデータは次のとおりです。

図1　204℃でのエージング時間と圧縮永久歪みの関係

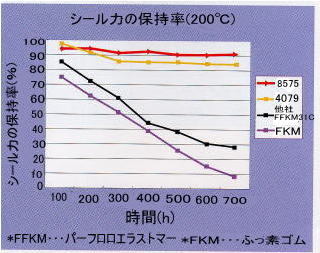

図2　200℃でのエージング時間と圧縮永久歪みの関係
